家用自拧式垂绳拖把清洁工具结构

　　这套垂绳拖把结构围绕家庭地面清洁中的高频痛点展开，核心目标是在不依赖电动脱水装置的前提下，让使用者通过杆身机械动作完成棉绳束的挤水、复位和持续擦拭。模型完整呈现了拖把头、绳束固定盘、旋转拧水机构、长杆、握持段以及彩色识别环等部件，适合在日用品结构设计、清洁设备选型和人机操作分析中作为参考。

　　从实际使用场景看，这类拖把主要服务于厨房、客厅、卫生间、商铺过道以及小型办公区域。地面存在水渍、灰尘、饭粒或轻度污渍时，拖把头的多股棉绳能够依靠纤维毛细作用吸附水分，并通过较大的接触面积提高单次擦拭覆盖范围。与平板拖相比，绳束式拖把头在瓷砖缝隙、踢脚线边缘和家具脚周围具有更好的随形能力；棉绳下垂后可分散压力，遇到轻微凹凸地面时仍能保持接触。

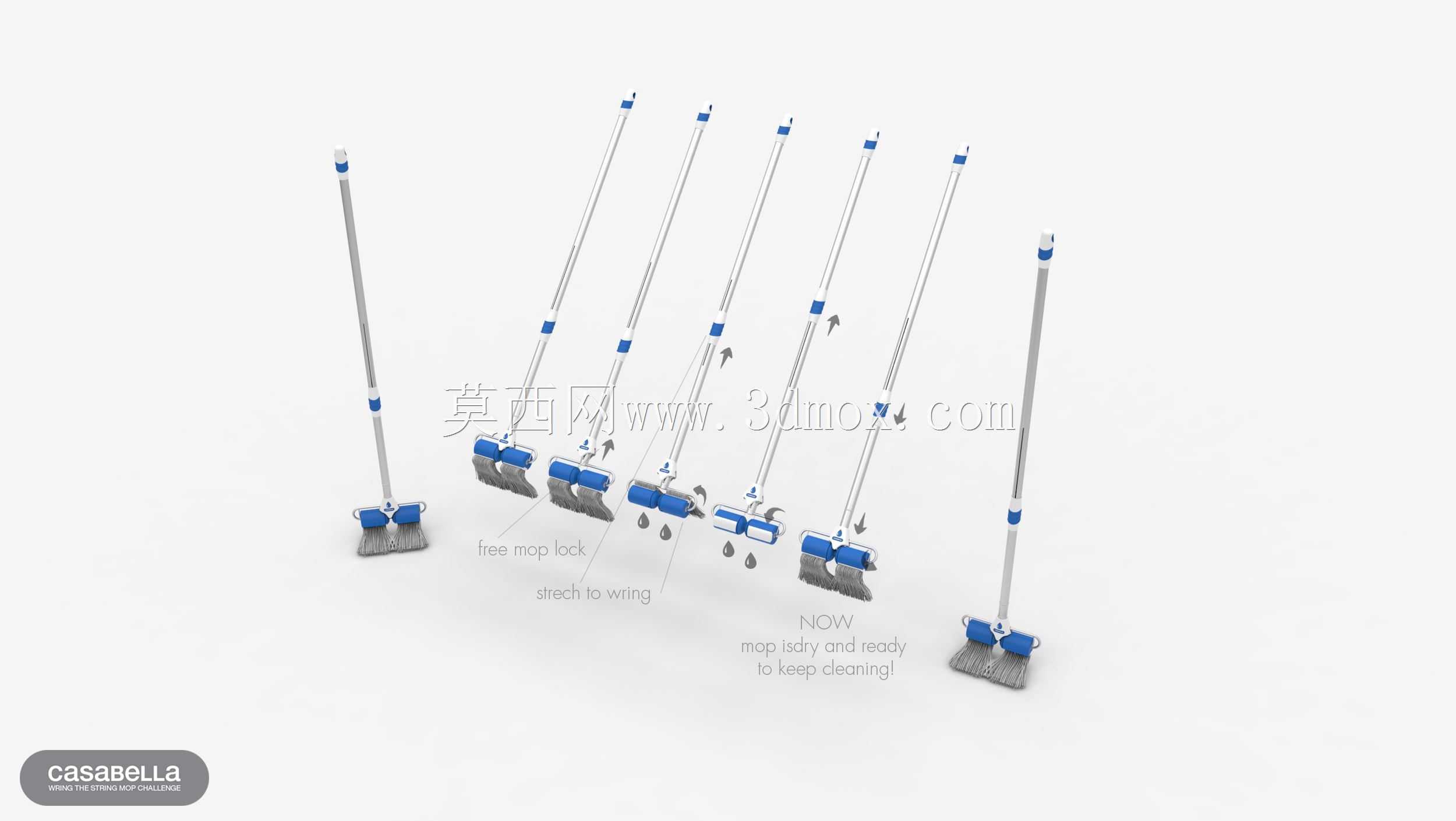

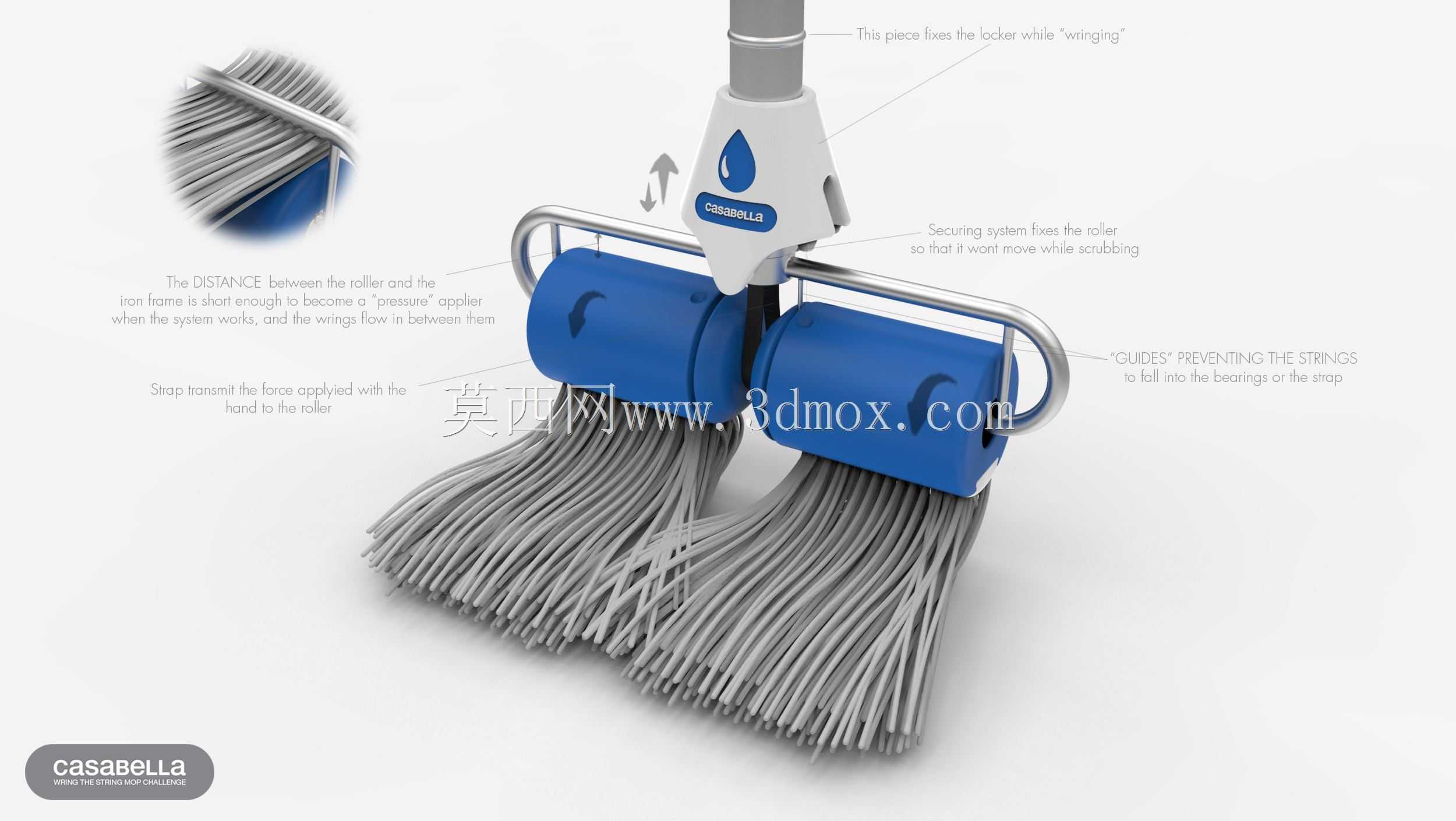

　　结构上最关键的部分是杆身与拖把头之间的自拧水联动。常规棉绳拖把在清洗后需要人工用手拧干，既不卫生也难以控制含水率。该设计通过杆内传动和下部夹持机构，将握持处的旋转或提拉动作转化为绳束固定盘的相对扭转，使散开的棉绳被聚拢、旋绞并排出水分。建模时需要重点关注上下固定盘的同轴度、杆体旋转行程、绳束安装孔分布以及扭转限位。若扭转角度过小，脱水效果不足；若角度过大或缺少限位，棉绳根部会承受异常剪切，长期使用后容易脱束。

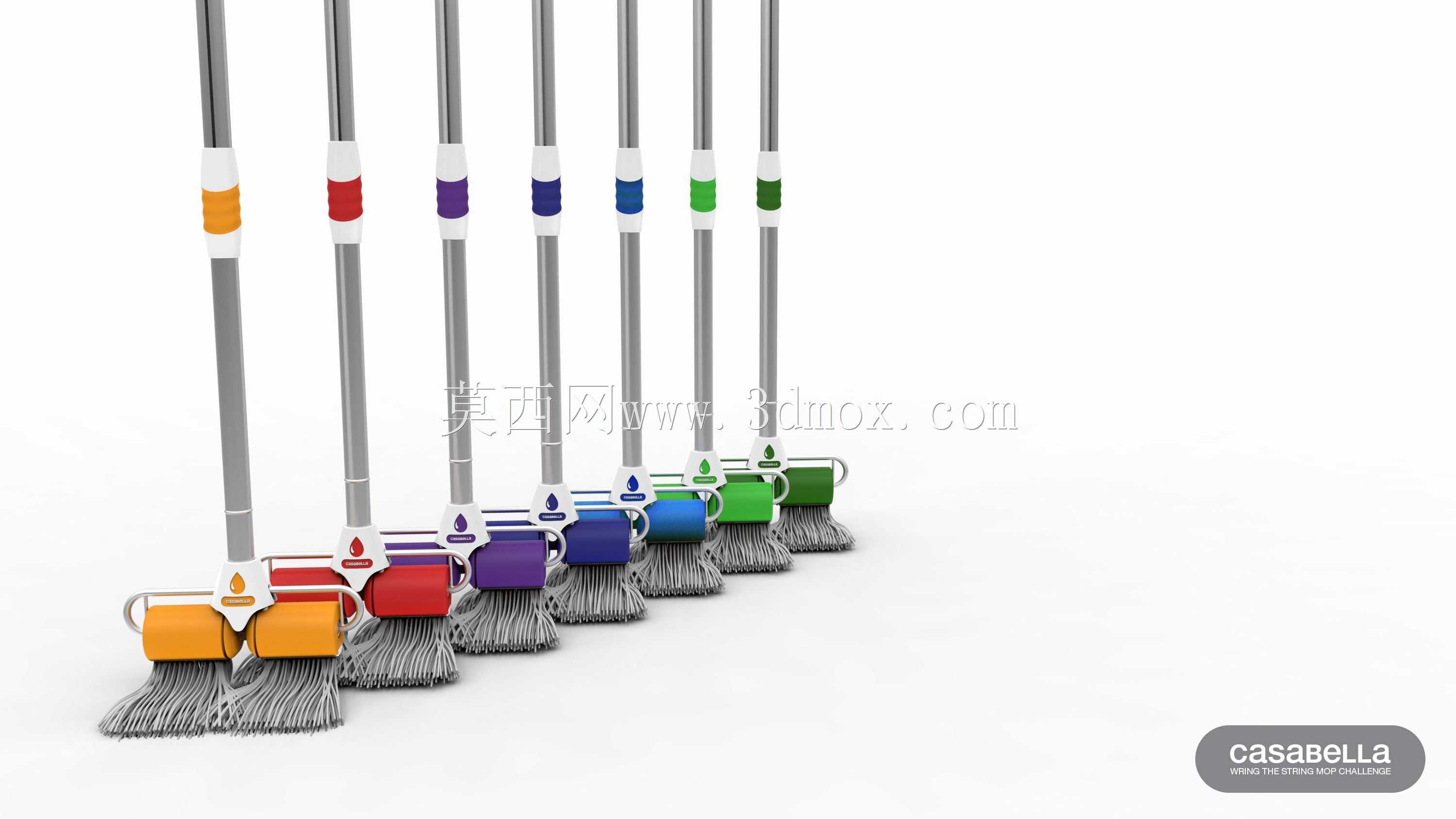

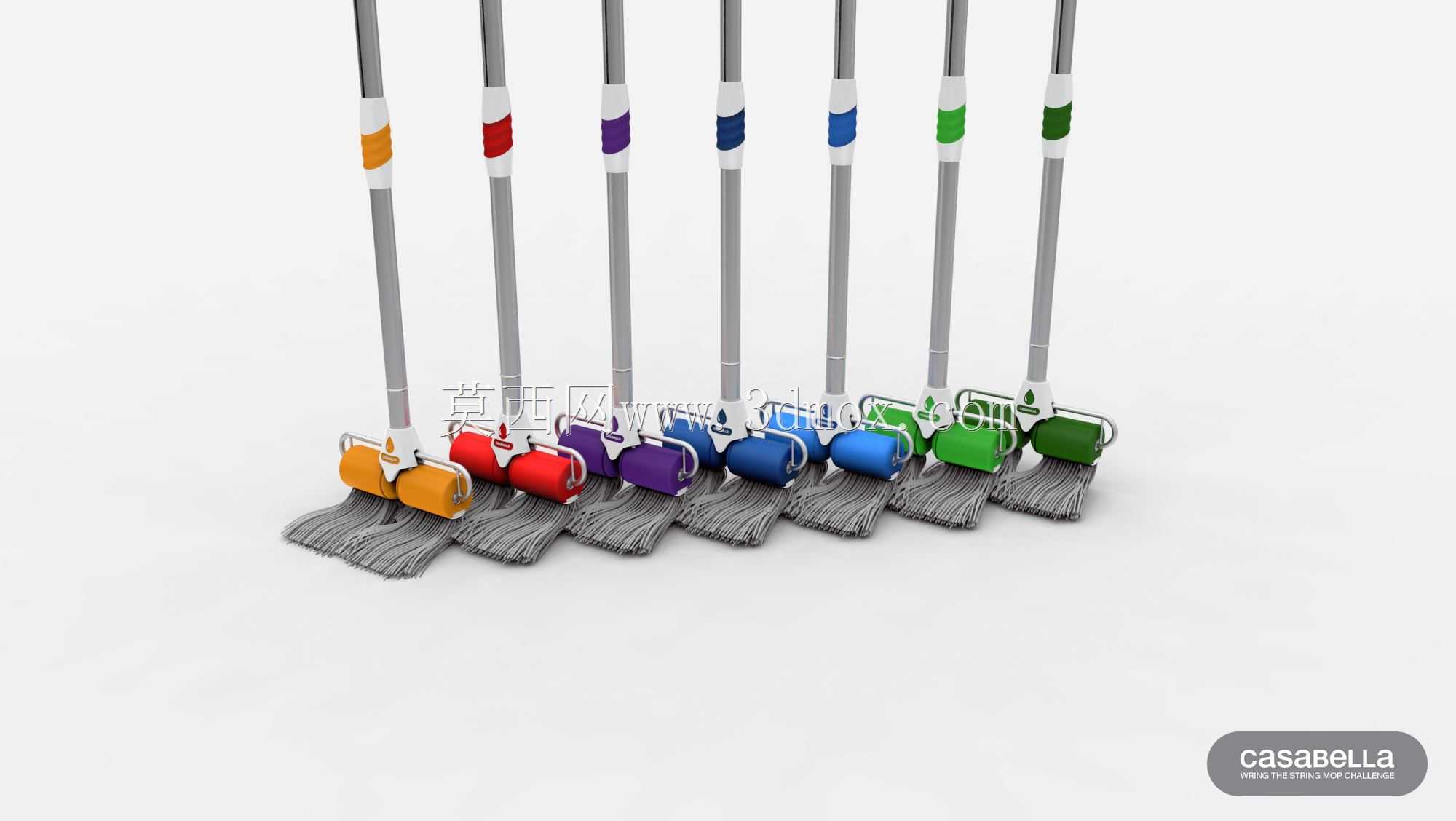

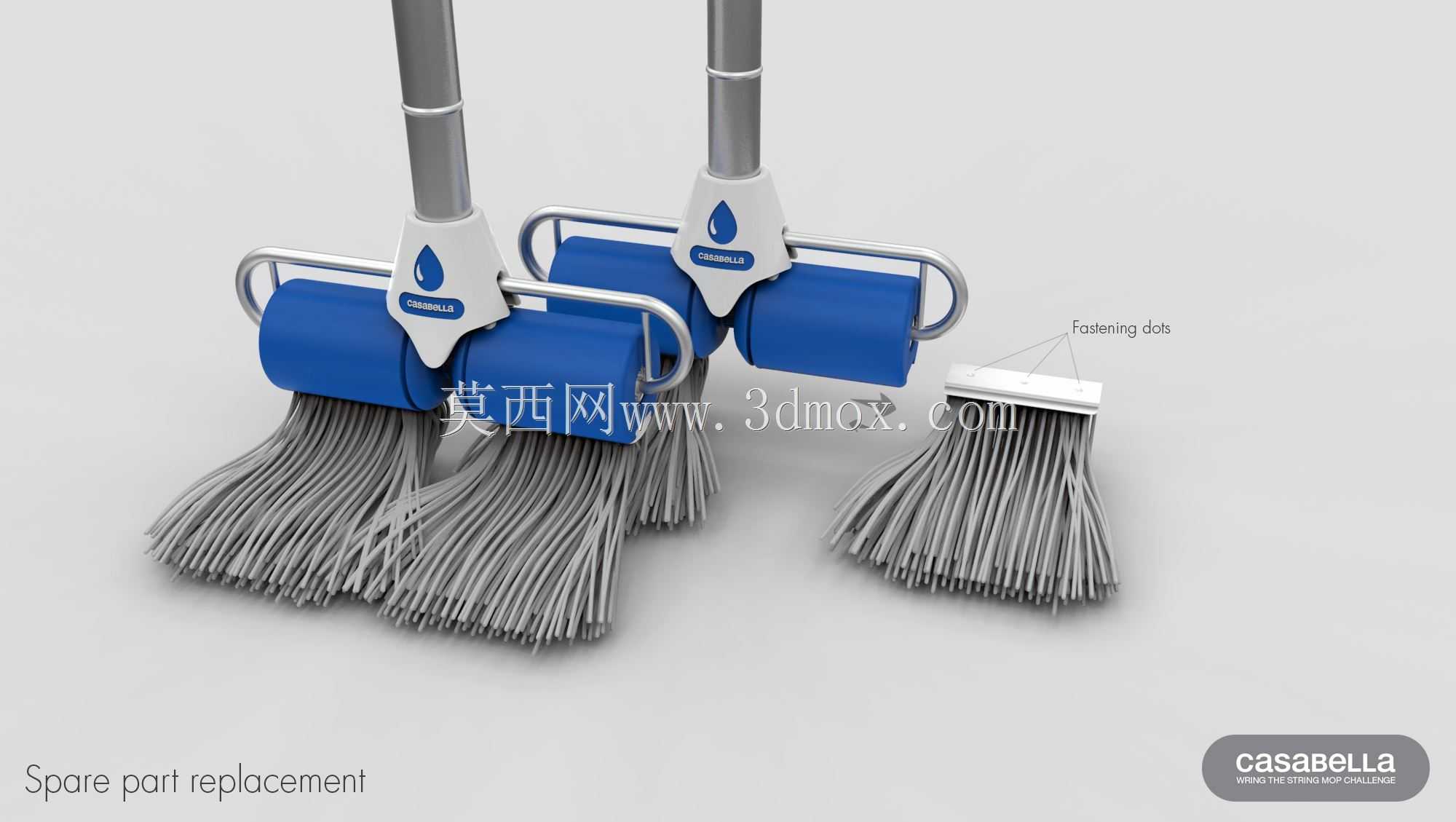

　　拖把头采用近似矩形的绳束布置，而不是单一点状捆扎，这样可以在平铺擦拭时形成较宽的清洁带。棉绳根部嵌入下盘并通过压盖或卡扣约束，端部自然下垂，湿润后受重力贴地。上部壳体承担传动、防护和外观识别三重作用，壳体两侧的造型需要避让绳束扭转时的外扩轨迹，避免湿绳与塑料外壳发生摩擦。彩色壳体不仅用于产品系列化区分，也能在家庭或商业保洁场景中帮助使用者按区域分开工具，降低卫生间与厨房混用的概率。

　　长杆部分采用细长管状结构，符合站立清洁时的人机高度需求。杆体中段设置醒目的防滑环，颜色与下部壳体相呼应，既可以作为操作区域的视觉提示，也能在双手相对旋转时提供握持边界。杆的上端承受推拉、侧向弯折和扭转复合载荷，因此在三维结构中应保证管壁厚度、接头嵌合深度和连接件过渡圆角。若用于后续工程细化，杆径、连接螺纹以及卡扣尺寸需要结合目标人群身高、包装长度和运输限界进行复核。

　　安装边界方面，拖把头在自由状态下绳束向外散开，宽度明显大于杆体；脱水扭转时，绳束先向中心聚拢，再沿轴向形成螺旋收缩，因此整机的运动包络不能只按静态外形判断。杆体竖直放置时占用面积较小，但绳束湿润后质量增加，头部重心偏低，靠墙静置时应考虑支撑角度。包装运输时可将杆体拆分为多段，拖把头与杆身分离装箱，从而降低长杆包装成本；装配处则需要保留足够的导向锥度和防松结构，避免清洁过程中杆体松动。

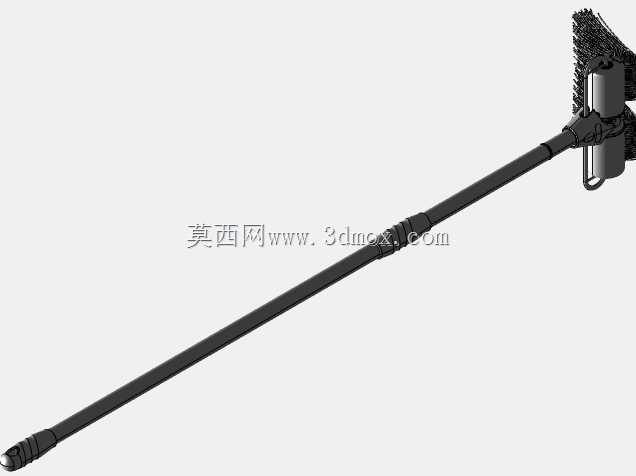

　　建模表达上，棉绳部分不宜简单按刚性实体处理，应通过多组细长柔性阵列体现下垂、分散和扭转后的形态差异。塑料壳体要保留拔模斜度、加强筋位置和装配分模线，杆体与旋转机构之间应体现轴承或衬套的相对运动关系。整体结构没有复杂动力源，却对人机动作、材料摩擦、绳束寿命和防水可靠性有较高要求，属于典型的家用清洁器具机械结构。
