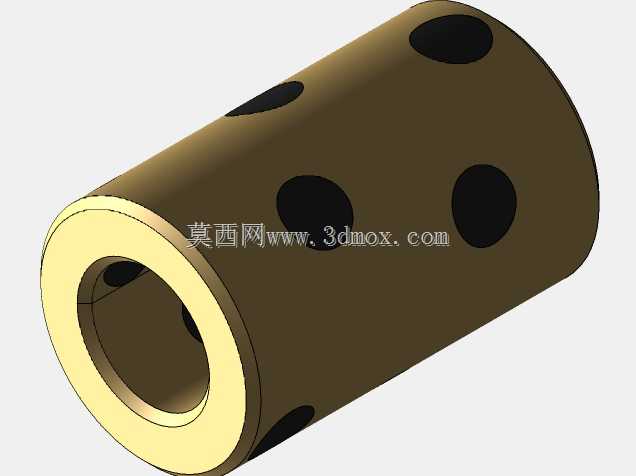

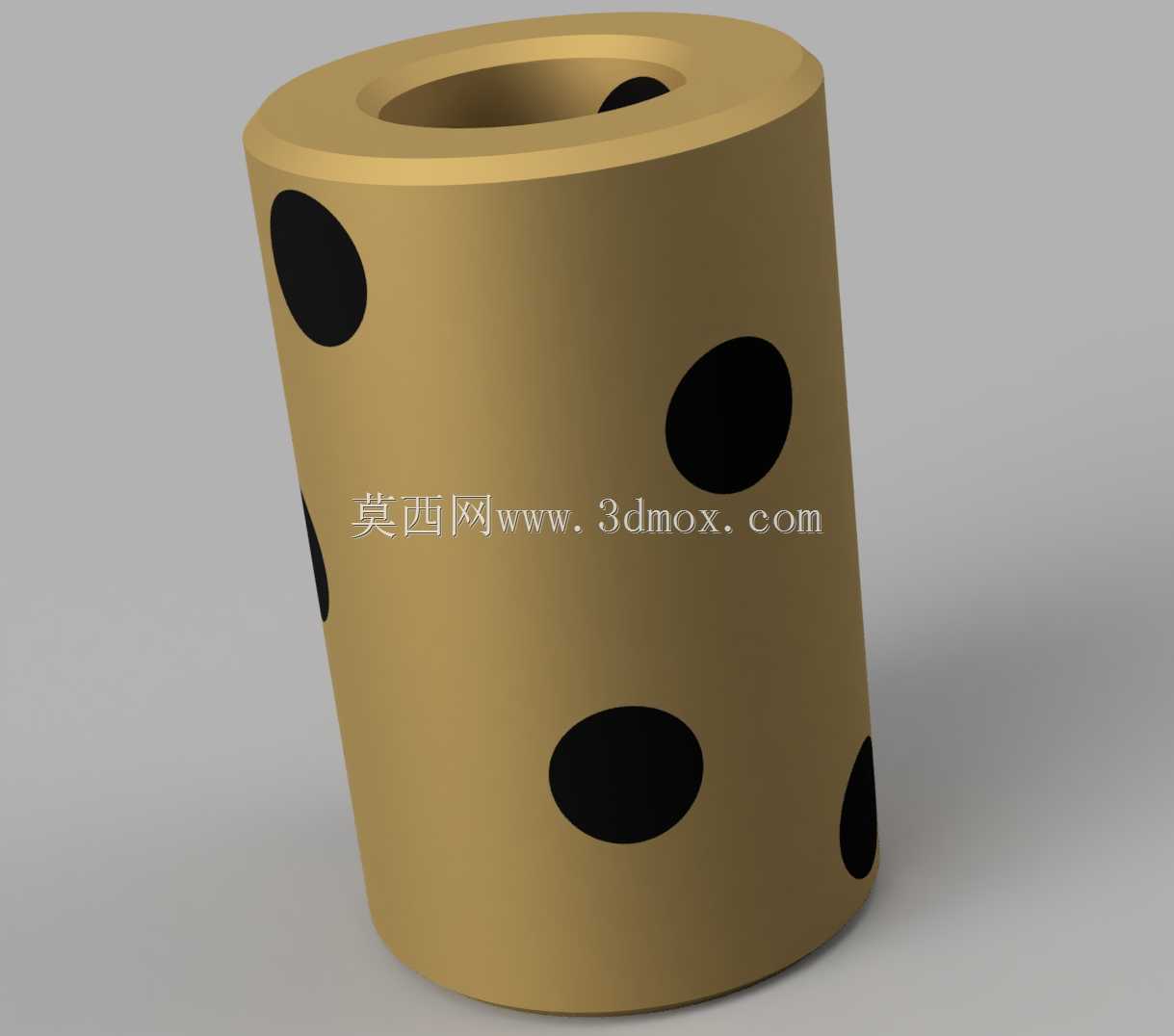

　　在做小型直线运动模组的导向件选型时，这类嵌装石墨的铜基衬套是很常见的替代件，它不需要外接油路、不用定期加注润滑脂，很适合那些维护空间狭窄、工况粉尘偏多又没法频繁拆检的轻载直线导向工位。从结构上看，整件采用圆柱套筒形态，基体为铜合金材质，内外圆柱面同轴度是加工时的核心管控项，筒壁上按规则阵列嵌入固体石墨润滑塞，石墨柱端面略高出铜基体一点点，运行过程中石墨会随着轴的往复摩擦微量转移，在配合轴的表面形成一层连续的固体润滑膜，哪怕长期处于低速往复、间歇启停的工况，也不会出现干磨拉伤轴面的问题。和常规带钢珠保持架的直线轴承相比，它的承载接触面积要大很多，对配合轴的硬度公差容忍度更高，抗冲击、抗粉尘污染的能力更强，

　　缺点是滑动摩擦的阻力比滚动直线轴承略大，不适合超高速度、极低阻力要求的精密进给场景。实际装机的时候，这类衬套一般是压入安装座的预制孔内，安装孔要按H7公差加工，衬套外圆按r6过盈配合压装，压入过程要使用专用压套工装，受力面作用在衬套端面，不能直接敲击筒身避免铜基体变形导致内孔缩径。它的内孔适配公称直径8mm的光轴，衬套自身外径15mm，轴向总长度24mm，选型时要确认安装座的开孔深度不小于衬套总长，压装后衬套两端面和安装座端面的平齐度要控制在0.1mm以内，避免轴穿入后出现别劲卡滞。石墨塞的排布是沿圆周和轴向交错分布的，这样无论轴运动到行程的哪个位置，接触区域内始终有石墨润滑点覆盖，不会出现局部无润滑的摩擦盲区。

　　铜基体本身的导热性能很好，往复运动产生的摩擦热可以快速通过衬套外壁传导到安装座上散出，长时间运行的温升比塑料衬套低很多，也不会像普通钢制滚动直线轴承那样在多尘环境里因为滚珠进灰出现点蚀卡滞。常见的应用场景包括小型3D打印机的光轴导向、桌面数控雕刻机的Z轴滑动支撑、轻工包装设备的推板导套、自动化送料机构的直线定位衬套，还有一些户外作业的小型工装，没法定期保养加油，用这种自润滑铜套就可以大幅降低维护频次。建模的时候要注意还原石墨嵌件的阵列位置，不能只做光面铜筒，要把每一个石墨柱的嵌入深度、端面和铜基体的配合关系表达清楚，内外圆柱的倒角也要按实际加工特征做出，两端的入口倒角一般取0.5×45度，方便压装的时候导向，

　　也方便轴穿入时不会刮伤轴表面。如果是在多水或者有轻微腐蚀的工况下，铜基体本身的耐蚀性也比普通碳钢轴承更有优势，不用额外做表面防锈处理。装配完成后要手动推动轴做全行程往复测试，确认全程无卡滞、无异常异响，初始运行的前几十次往复可以让石墨膜充分在轴面铺展，之后运行阻力会变得非常稳定。
