户外防水密封电子接线塑料壳体

　　这类壳体在户外电气安装里属于很常见的防护载体，核心任务是把电路板、接线端子或者小型控制模块封闭起来，隔绝雨水、粉尘和日常冲洗带来的潮气。现场使用场景比较杂，园林灌溉控制器、车载外挂模块、室外传感器节点、小型电源转接盒都会用到类似结构，凡是电子元件需要暴露在屋檐外、设备底盘或者潮湿车间里的场合，这种带法兰耳的方盒都能直接派上用场。

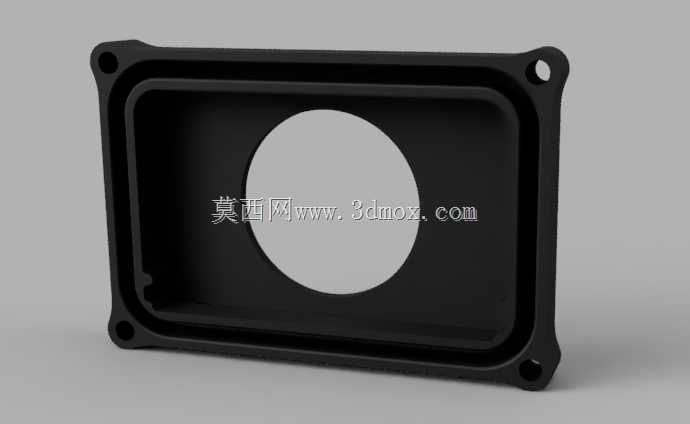

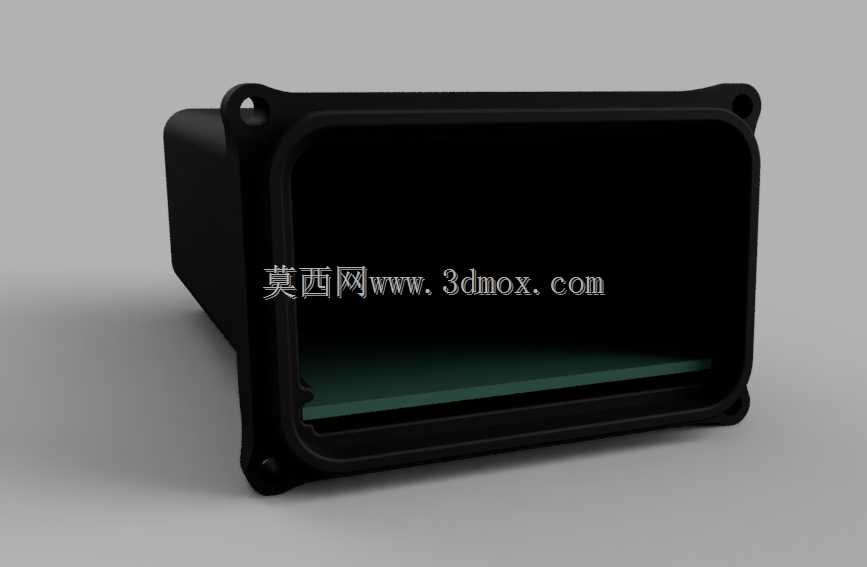

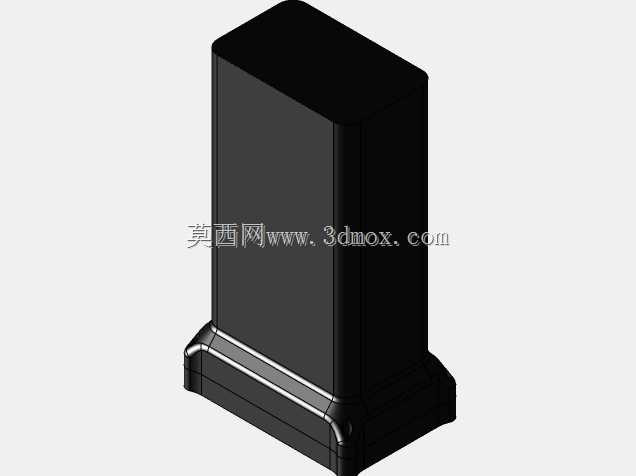

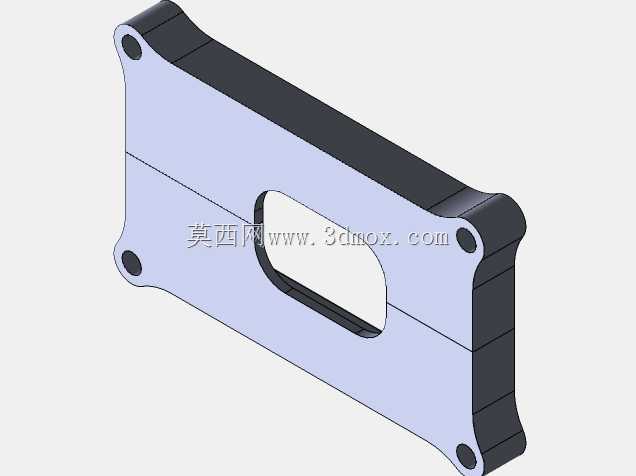

　　从结构上看，盒体采用矩形深腔造型，四角做了圆滑过渡，避免注塑时应力集中，也减少磕碰开裂的风险。正面是一圈凸起的密封压边，盖子合上后，O形密封圈被压在盒口端面与盖体内侧之间，形成连续的闭合压缩面。密封槽的宽度和深度需要配合密封圈线径来定，压缩量一般控制在密封圈截面的两成左右，压得太松起不到防水作用，压得过死又会让盖子翘曲、螺丝受力不均。

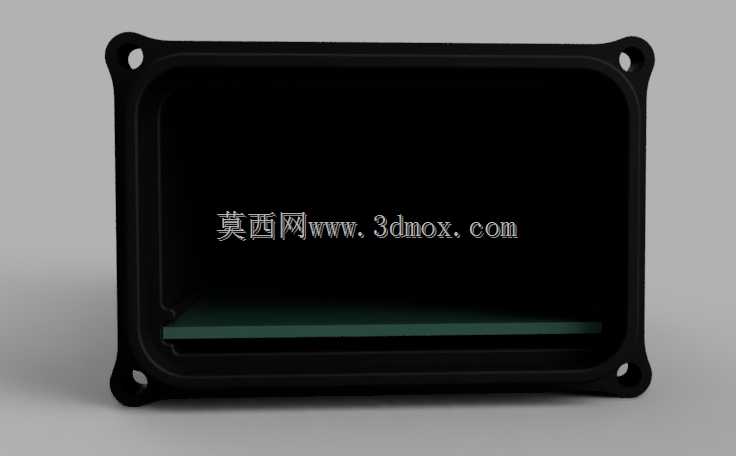

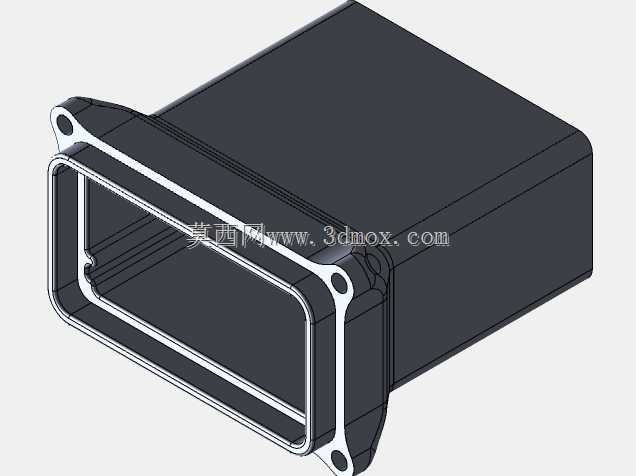

　　盒体两端伸出带孔的安装耳，孔位用来穿自攻钉或者螺栓，直接把盒子固定在墙面、支架或设备面板上。耳片根部做了加厚和圆角，安装拧紧时不容易断裂。腔体内部净空间约为1.6×60×120毫米这个量级，足够放下一块规整的控制板，板上可以布置继电器、端子排或者接插件。设计时要注意PCB边缘与内壁留出走线和灌封余量，元件高度不能顶到盖体内侧。

　　侧面预留了插件安装位置，图中结构对应五个外径约3.5毫米的电缆引入孔位，面板式连接器或者防水葛兰可以从这里装入，电源线和信号线穿入后再用胶圈或灌胶密封。现场布线时，线缆走向要朝下或侧向，避免水顺着线缆直接流向接口。盒盖与盒体之间靠M2规格的紧固件锁紧，螺丝柱在盒内四角成型，装配时对角分次拧紧，能让密封圈受力均匀，这是保证整圈防护效果的关键细节。

　　材质方向上，这类外壳通常选用耐候性较好的工程塑料，注塑成型后壁厚保持均匀，转角处避免突变，防止缩水和翘曲。内腔底面可以加设PCB支撑柱，板子用小螺丝固定，悬空布置能减少底部积水对焊点的影响。如果应用环境振动较大，还可以在支撑柱上加橡胶垫，或者对腔体进行半灌胶处理，进一步提升抗振和防潮能力。

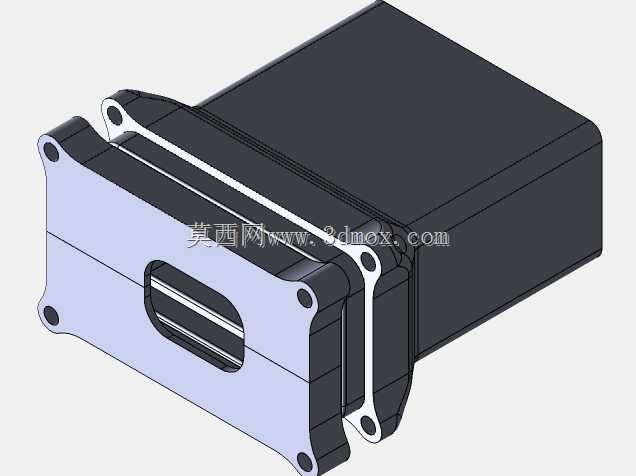

　　建模时需要重点处理几处配合：盒口密封面的平面度、盖体与盒体的止口配合、螺丝柱与安装孔的同轴度，以及电缆孔与外接插件的匹配。止口做成凹凸嵌套形式，既能辅助定位，又能在密封圈之外增加一道防水迷宫。法兰耳的开孔中心距要和实际安装支架对应，孔边到外壁的距离不能过薄，否则长期受力会发白开裂。

　　整体来看，这个结构走的是实用路线，没有多余曲面，加工和开模都比较简单，后期通过3D打印也能快速做出样件验证装配。工程师在选用或复刻这类壳体时，最该核对的是内腔尺寸能否容纳目标电路板、密封槽与胶圈是否匹配、安装耳孔位是否适配现场支架，以及电缆入口数量和方向是否满足接线需求。把这几处边界确认清楚，盒子装到现场后才能真正起到长期防护作用。
