3D打印机挤出机V6金属热端固定支架

　　桌面级FDM熔融沉积成型设备在长时间连续打印过程中，挤出机构的定位刚性直接决定了耗材进给的稳定性与出丝精度，这款适配Gregs Wade结构挤出机的全金属热端固定支架，正是针对V6规格全金属热端在改装、装机场景下的安装定位需求开发的结构件。在常规桌面3D打印机的改装与组装作业中，不少DIY玩家与小型设备厂商会选用Wade结构的近端挤出方案，这类方案依靠齿轮减速带动送料轮压紧耗材，能够提供足够的挤出推力，适配PLA、ABS、PETG甚至柔性TPU等多种耗材，但原厂配套的热端固定件往往存在适配缺口，尤其是更换V6全金属热端之后，原有安装位的卡口尺寸、固定孔位无法匹配，容易出现热端晃动、喉管同轴度偏差、送料阻力增大等问题，严重时还会出现耗材打滑、层厚错位、喷头漏料等故障。

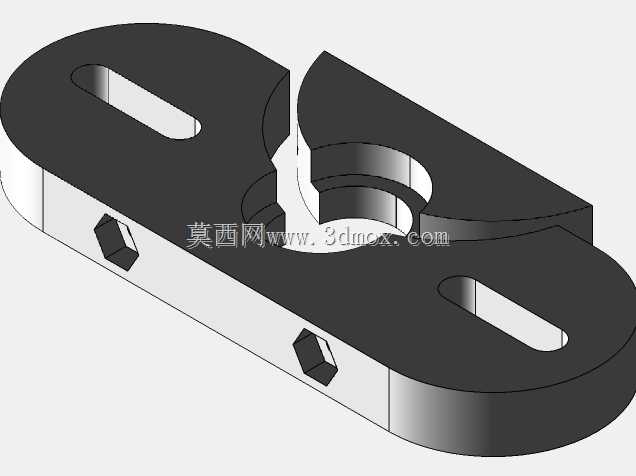

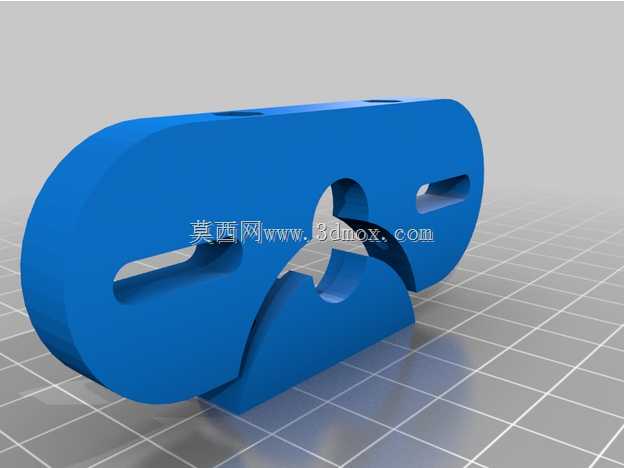

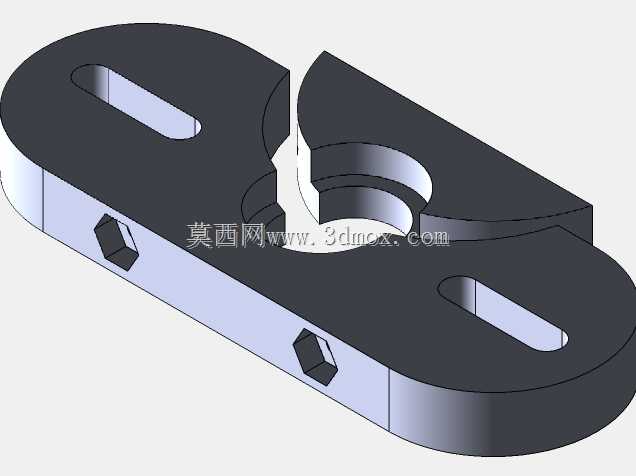

　　这款支架在结构设计上优先保证安装定位的可靠性，主体采用一体化铣削成型的金属件思路完成三维建模，整体轮廓为长条形对称布局，两端做圆弧过渡处理，既避免了尖锐棱角在装机调试过程中划伤操作人员或线材，也在不额外增加整体重量的前提下最大化了结构的抗弯截面模量。支架中部预留了适配V6全金属热端的卡口结构，卡口内侧的16mm至12mm过渡凹口完全贴合V6热端散热块的外轮廓，装入后热端的喉管轴线能够与上方挤出机送料轮的进给方向保持严格同轴，从根源上消除了耗材进入喉管时的偏折阻力，避免耗材在送料路径上出现弯折、卡滞。

　　支架两侧对称开设的长条形腰型槽是整个结构设计里实用性极强的部分，腰型槽沿支架长度方向延伸，预留了充足的安装调节余量，现场装机时操作人员不需要严格按照固定孔距对位，可根据挤出机主体的实际安装位置、皮带张紧行程、喷头与打印平台的对中需求沿槽方向微调支架的固定位置，适配不同改装版本的Wade挤出机机架孔位，大幅降低了DIY改装过程中的孔位配钻工作量。支架下部的分体式压紧凸台在热端装入后可从侧方贴合散热块外壁，配合紧固件锁紧后能够完全限制热端的周向转动与轴向窜动，即便设备在高速打印、快速换向移动过程中产生持续振动，热端也不会出现松动移位。

　　安装边界方面，这款支架的整体厚度控制在适配标准M3、M4紧固件的范围内，预设的安装孔位分别对应M3×25螺丝与M4螺栓的穿装需求，M3螺丝用于支架与挤出机塑料或金属机架主体的锁紧连接，M4螺栓则用于腰型槽位置的方位锁定，所有孔位的沉台深度都经过匹配设计，螺丝锁紧后头部不会突出支架表面，避免与周边的送料齿轮、散热风扇、线材走线发生运动干涉。支架的整体长度覆盖Wade挤出机两侧安装板的跨距，两端圆弧的外边缘不会超出挤出机主体的轮廓边界，安装后不会和X轴运动滑台的限位结构发生碰撞，也不会挤占喷头周边的冷却风道空间，操作人员后续加装喷头散热风扇、硅胶加热套、自动调平传感器时，都有充足的周边操作空间。

　　从实际应用场景来看，这类支架既可以用于全新DIY桌面3D打印机的挤出机构组装，也可以作为老旧打印机升级全金属热端时的替换改装件，相比常见的3D打印塑料支架，金属材质的结构强度更高，长期在热端辐射的高温环境下工作不会出现蠕变变形，锁紧后的定位精度能够长期保持，不需要频繁停机复检螺丝松紧度。建模过程中所有配合面都预留了合理的安装公差，卡口与热端散热块之间采用小间隙配合，既保证装入时的操作顺畅，又能在锁紧后实现无间隙固定，腰型槽的槽宽与螺栓杆部的间隙控制在合理范围，调节时滑动顺畅，锁紧后无松动余量，完全满足桌面FDM设备长时间连续作业的结构刚性要求。
