带TypeC接口的小型电子防护外壳

项目分类:通讯工具类 发布时间:2022-05-30 ID:641712
  • 带TypeC接口的小型电子防护外壳
  • 带TypeC接口的小型电子防护外壳
  • 带TypeC接口的小型电子防护外壳

  这款分体式小型电子防护壳体,主要面向桌面级小型通讯转接模块、便携传感采集单元、迷你接口转换板这类需要外置收纳防护的场景设计,日常可以直接套在裸露的PCB电路板外侧,避免桌面使用过程中积灰、误触引脚、轻微磕碰造成元件脱焊,也能避免裸板放置时金属杂物搭接引脚造成短路。

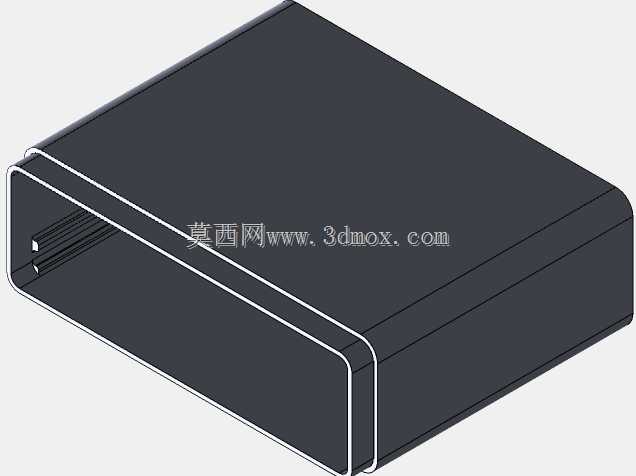

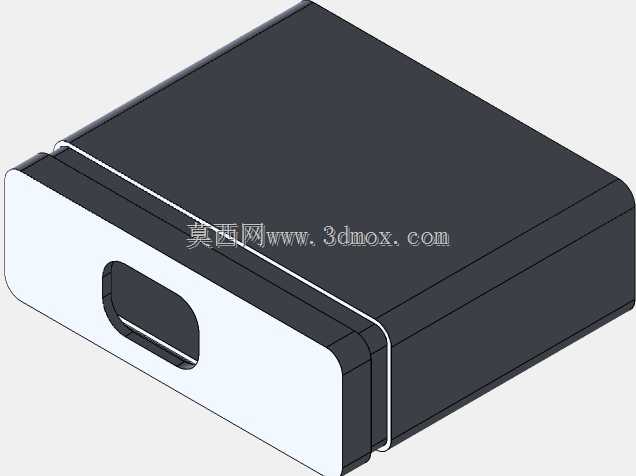

  从实际装配逻辑来看,壳体采用上下扣合的分体结构,没有额外设计螺丝柱,依靠盒体侧壁的止口配合完成固定,这种设计对桌面3D打印制作非常友好,打印完成后不需要额外采购紧固件,去掉支撑就可以直接试装。设计阶段特意在上下盖的配合止口位置预留了0.2mm的间隙公差,这个数值是针对PLA耗材熔融沉积成型的特性校准的:PLA打印过程中耗材挤出会有轻微的膨胀,层纹叠加也会让侧壁实际尺寸比理论值偏大0.1到0.2mm,如果按照零公差建模,打印完成后上下盖会出现卡滞、无法完全扣合的问题,预留0.2mm间隙之后,既可以保证扣合后不会出现明显的松旷晃动,也不需要后期用锉刀反复修磨配合面,普通桌面FDM打印机直接切片打印就可以获得合格的装配效果。

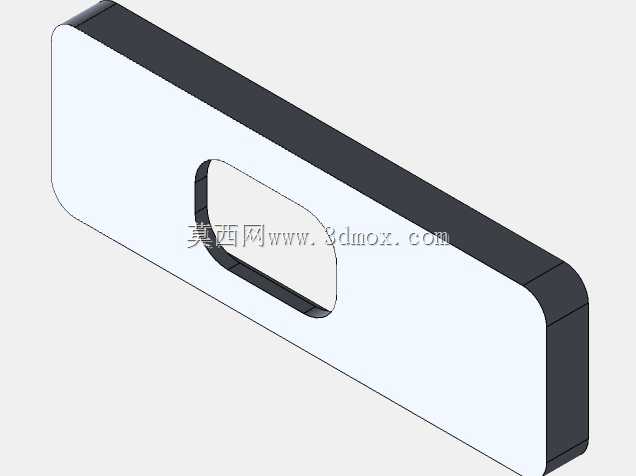

  壳体端面预留的开孔完全对应标准Type-C母座的外轮廓尺寸,开孔边缘做了小角度的导入倒角,电路板装入壳体之后,Type-C接口可以刚好从开孔处露出,外部的Type-C线材可以直接顺畅插入,不会出现接口被壳体侧壁挡住、插头无法完全插合的问题。开孔周边的壳体壁厚保留了1.5mm的实体厚度,这个厚度在PLA打印时可以保证开孔边缘不会因为壁厚过薄出现打印翘边、受力断裂的情况,日常频繁插拔线材时,开孔周边的结构可以承受插头带来的侧向挤压力,不会出现开裂。

  外形整体采用圆角长方体布局,所有外露棱边都做了R3的圆角处理,一方面是避免3D打印过程中尖角位置出现应力集中,打印完成后取下工件时尖角崩缺,另一方面日常手持挪动设备时,锐边也不会划伤桌面或者使用者的手部。壳体内部的容纳腔尺寸按照通用的小型转接板常规规格规划,腔体内侧壁预留了0.3mm的板件间隙,电路板可以顺着腔体的导向滑入,不需要额外打胶固定,上下盖扣合之后就可以把电路板限位在腔体中间,避免板件在壳体内晃动。

  在安装边界层面,壳体底部设计为平整平面,放置在桌面、设备机柜隔板上时可以保持平稳,不会出现翘动;如果需要将这个模块固定在设备面板上,也可以在壳体底面粘贴双面胶或者加装魔术贴,平整的底面可以保证粘接面完全贴合,不会出现虚贴脱落。壳体的侧壁厚度均匀控制在1.6mm,既不会因为壁厚过大造成打印耗材浪费、打印时间过长,也不会因为壁厚过薄导致壳体防护强度不足,日常使用中轻微的挤压、掉落都可以通过壳体吸收冲击力,保护内部的电路板元件。

  设计过程中也充分考虑了3D打印的成型工艺性,整个壳体所有结构都没有需要添加大量支撑的倒扣特征,上下两个零件都可以直接以最大平面作为贴床面摆放打印,不需要添加内部支撑,仅在Type-C开孔位置需要添加少量易剥离的支撑,打印完成后去除支撑的工作量极小,普通用户即使没有后期加工经验,也可以快速完成后处理。壳体外表面没有设计多余的凹槽、浮雕特征,打印完成后外表面光滑,既可以直接使用,也可以根据需求后期打磨、喷漆做标识。

  这类小壳体在日常电子制作、小型通讯设备改装场景里实用性很强,很多自制的接口转换模块、小型蓝牙通讯板、迷你传感采集单元出厂都是裸板状态,没有配套外壳,使用这个壳体就可以快速完成封装,让自制的电子模块达到成品设备的外观和防护效果,同时分体扣合的结构也方便后期拆开壳体调整电路板、更换元件,不需要破坏壳体结构。
