六旋翼可打印无人机机架结构设计

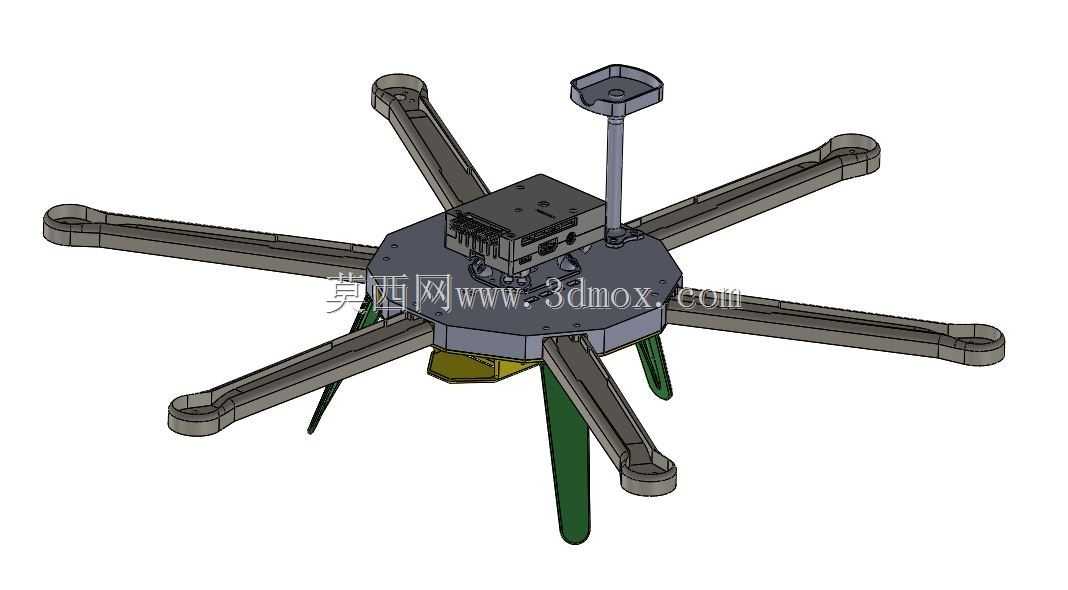

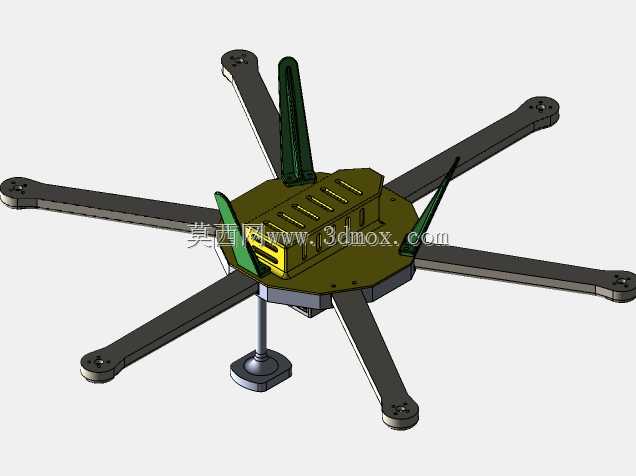

　　该结构围绕小型六旋翼飞行平台展开，核心目标是在有限起飞重量下提供稳定的动力布置、设备承载和维护拆装空间。整机采用中心盘加六根放射机臂的布局，机臂沿周向近似等角度分布，使六个旋翼在水平面内形成较规则的拉力作用圆。相比四旋翼平台，六轴布置在单动力异常时具有更高的姿态冗余，适合教学验证、低空航拍、轻量载荷挂载以及户外巡检前的结构样机开发。

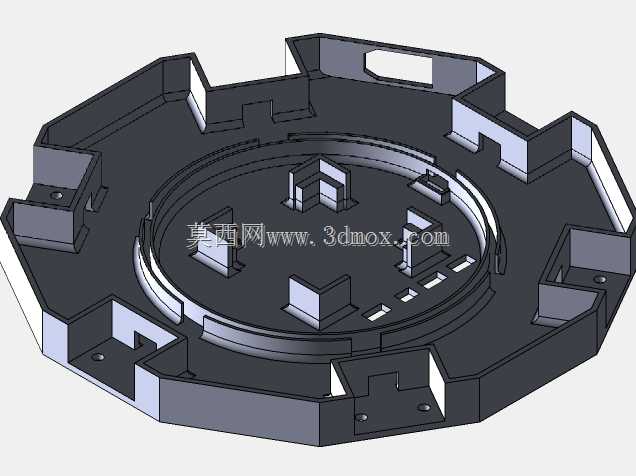

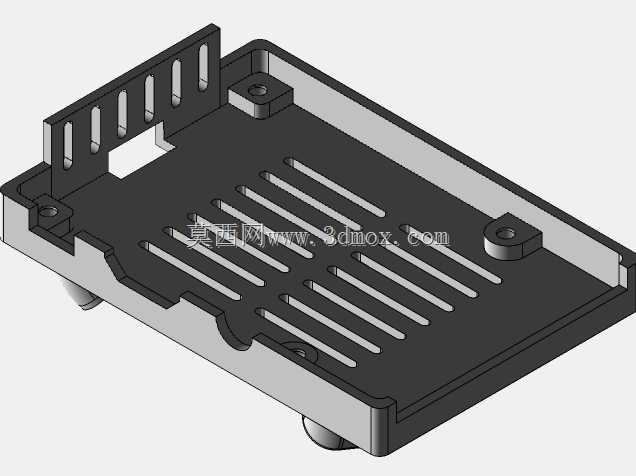

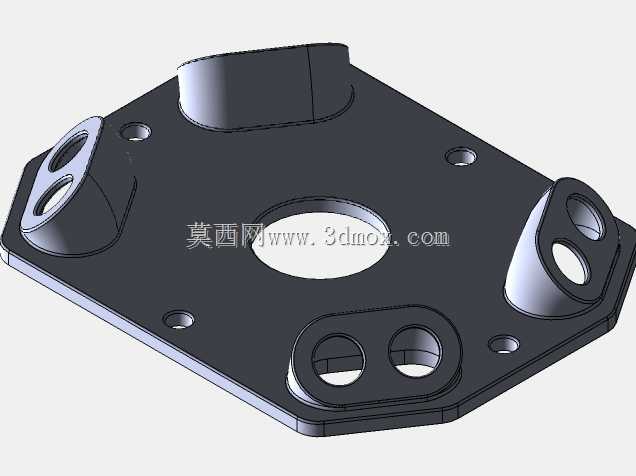

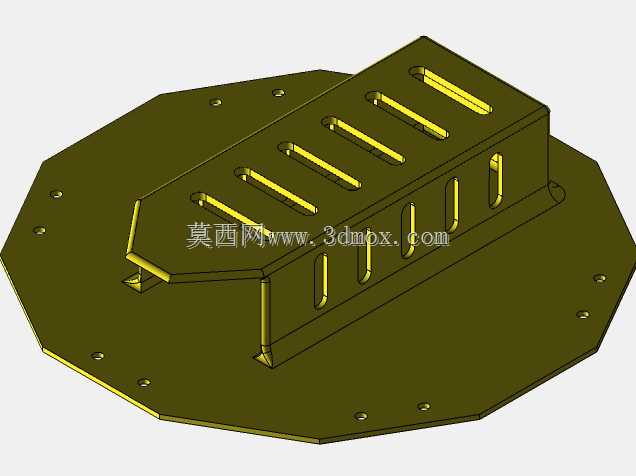

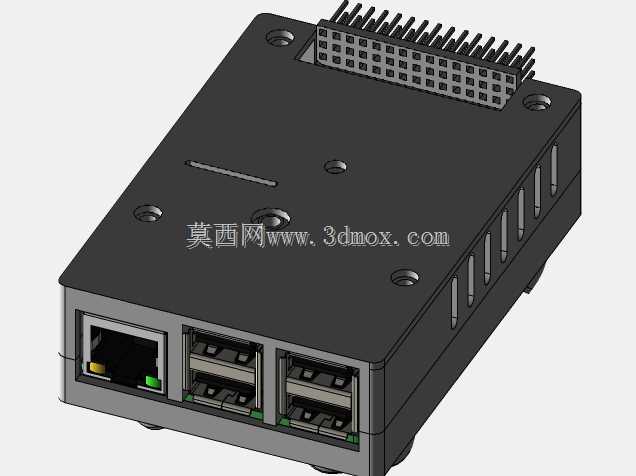

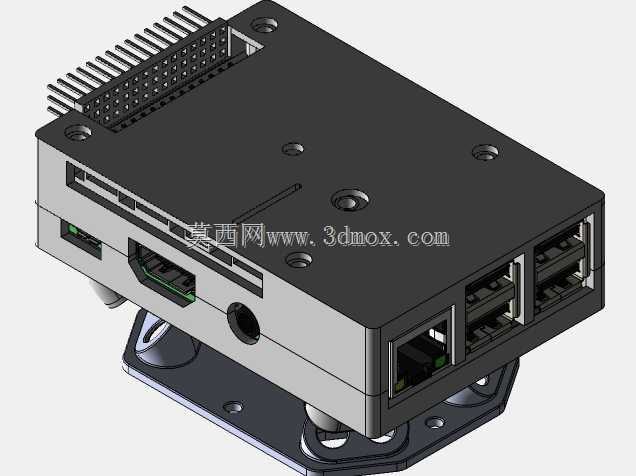

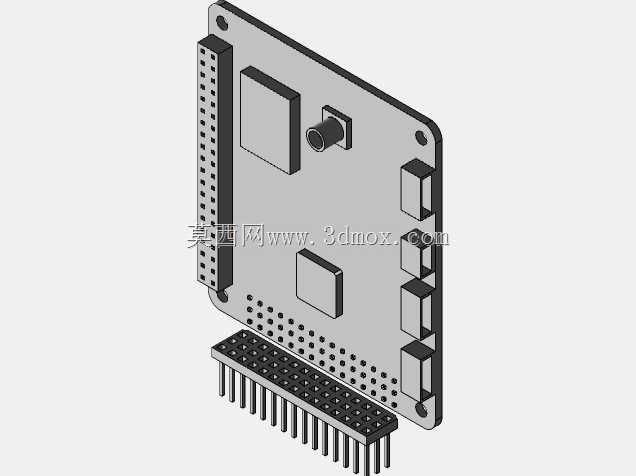

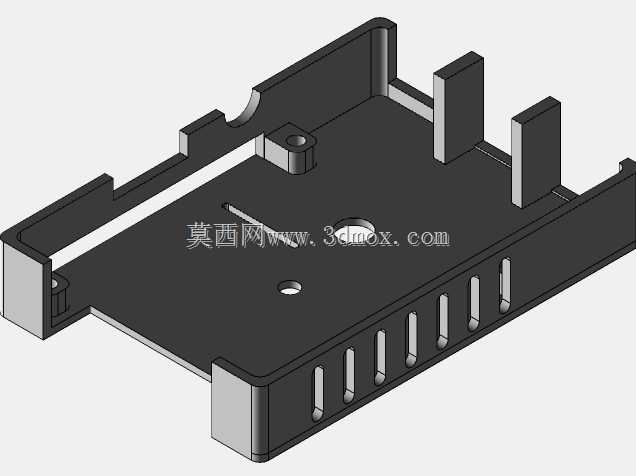

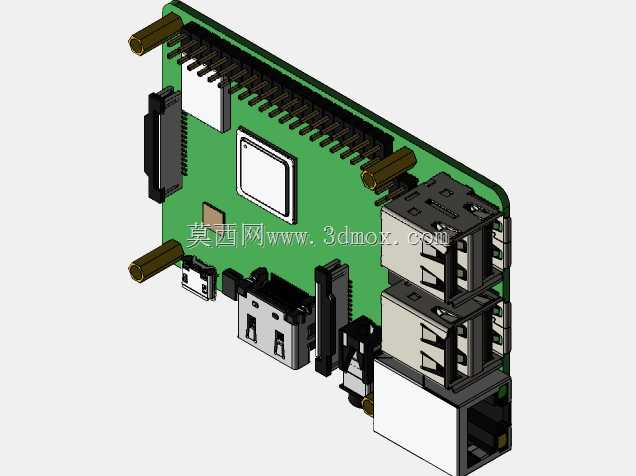

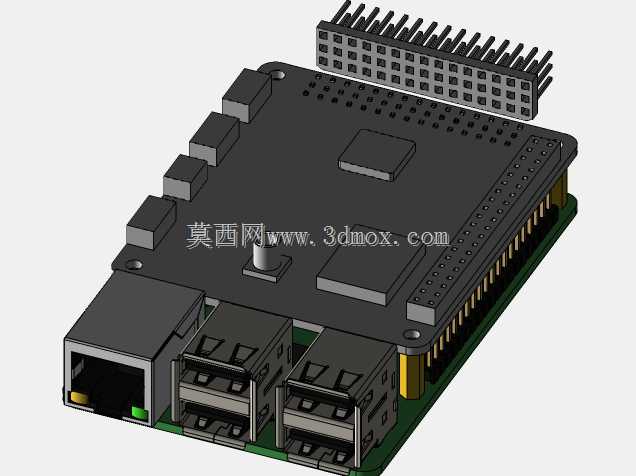

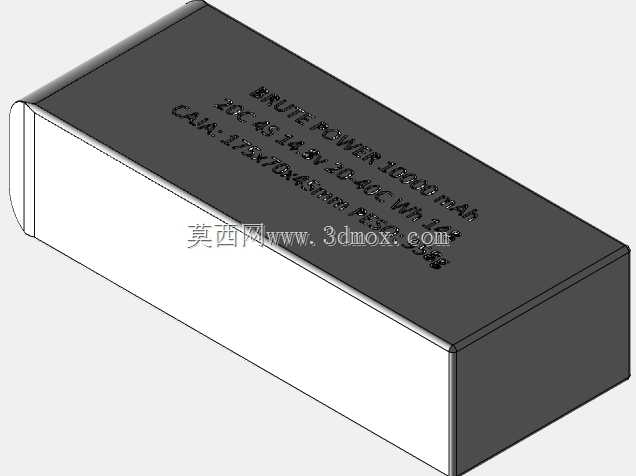

　　中心区域由上下叠合的承载板构成，板件轮廓采用近似多边形切边处理，既减少多余材料，也为电调、飞控、电池绑扎、接收机和布线预留平面空间。上层板设置电子设备安装区，可通过螺柱或铜柱实现分层固定；下层区域靠近重心位置，适合放置电池或任务载荷，使整机质量尽量集中在旋翼升力合力中心附近。中心盘边缘布置机臂连接位，连接区域承受机臂弯矩和电机振动，因此在建模时需要重点保证搭接宽度、紧固件间距以及局部壁厚。

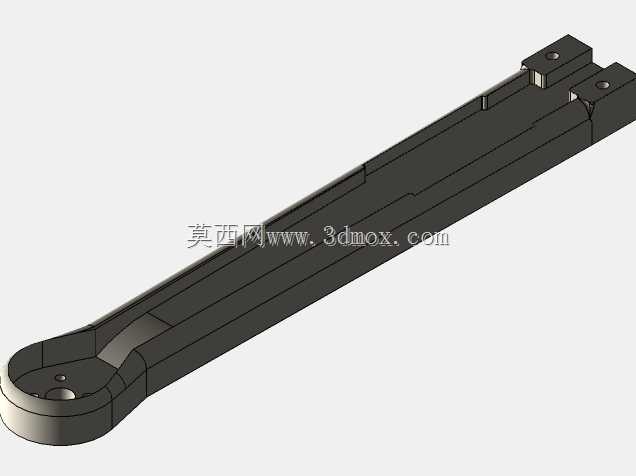

　　六根机臂采用细长梁式结构，从中心盘向外延伸至电机安装端。臂身截面在轻量化与抗弯刚度之间取折中，末端保留电机座安装面，可适配常见小型无刷电机的孔距。机臂根部与中心盘通过紧固件连接，这种方式便于单独更换受损臂件，也方便运输时拆解。实际装配中，机臂长度决定旋翼间距和整机回转直径，设计时需结合螺旋桨直径校核相邻桨叶间隙，避免大姿态机动或臂件轻微变形时发生桨间干涉。若用于3D打印，臂件沿长度方向成型可获得较好的连续纤维路径，但安装孔、电机座和根部夹持区应增加局部厚度或嵌入金属衬套，以降低螺纹滑牙和振动开裂风险。

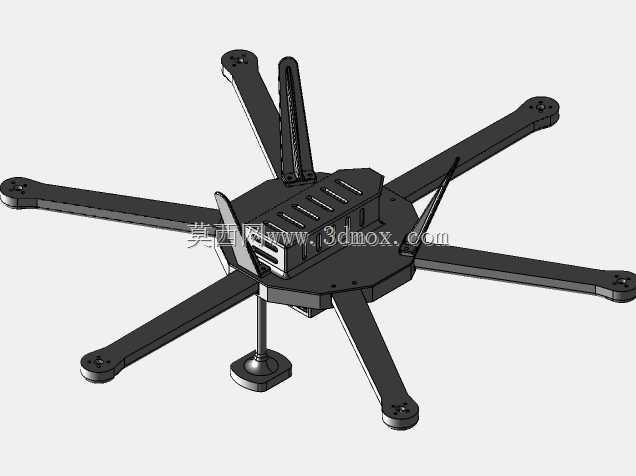

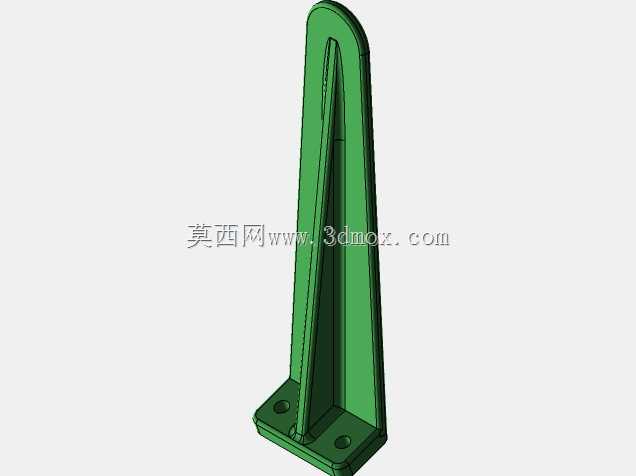

　　机架顶部设置独立立杆与小平台，可用于安装GPS模块、罗盘或小型天线。该结构将磁敏感元件远离动力线和电调，有利于降低电磁干扰；立杆高度需要在信号质量与整机重心、碰撞风险之间平衡。平台外形简洁，边缘留有固定孔位，适合通过螺钉快速安装模块化电子件。机架下方可见支撑脚架结构，脚架从中心盘下部向外侧展开，形成着陆接触跨度。其作用是在降落时保护电池、云台或下方任务设备，并吸收轻微接地冲击。脚架支腿采用外张角度设计，可提高地面停放稳定性，但支腿下端不应进入螺旋桨下洗流的强干扰区，以免造成不必要的气动扰动。

　　从布线角度看，中心盘与机臂之间需要形成顺畅的线路通道。电机三相线可沿臂身敷设并在根部汇入中心盘，电调若布置在臂根附近，可缩短动力线长度，但要考虑散热和防水；若集中布置在中心板，则维护更方便，却会增加线束数量。模型在电子舱区域保留了较开放的空间，便于设计人员根据飞控尺寸、电池规格和载荷类型重新规划安装孔。对于航拍用途，下方可进一步扩展减震云台挂架；对于教学或实验用途，中心盘也可增加开放接口，用于挂载传感器、实验盒或轻量化投放机构。

　　外形边界方面，整机尺寸主要由机臂长度和电机座位置决定，六个电机轴线构成的外接圆是运输、装箱和桨叶选型的关键边界。设计机架时应先确定目标螺旋桨半径，再反推相邻电机轴心距，通常需在桨盘之间保留安全间隙。中心盘直径不宜过小，否则臂根夹持和电子设备布置会相互拥挤；也不宜过大，否则会增加结构重量并让机臂有效长度缩短。高度方向由顶部GPS立杆、中心板叠层和下方脚架共同决定，运输时可将立杆和脚架设计为可拆卸结构，以减小包装体积。

　　建模过程中，机架各部件应保留明确的装配基准：中心盘孔系需要同轴，机臂左右或周向对应位置尽量参数化，电机座安装面与机臂轴线保持垂直，脚架连接孔需考虑落地受力方向。若采用打印件承力，臂根、电机座和脚架弯折处是重点校核区域，可通过圆角过渡、增加肋板、改变填充方向或嵌入碳管提高可靠性。整体结构不追求复杂曲面，而强调可制造、可装配、可维护，适合作为多旋翼无人机机架开发、飞控教学验证和轻量任务平台搭建的基础结构。
