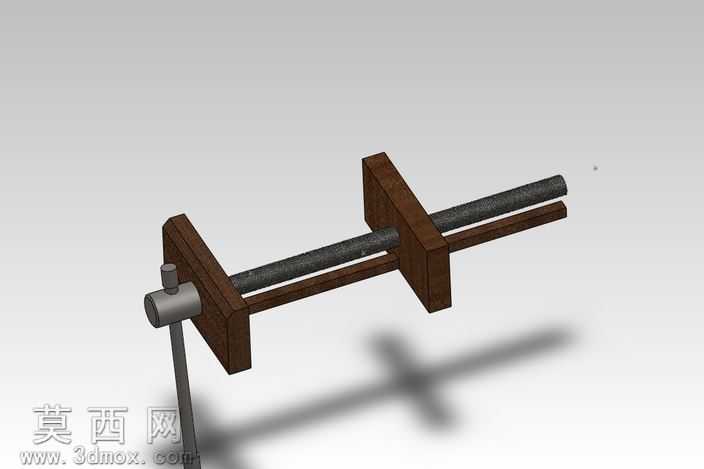

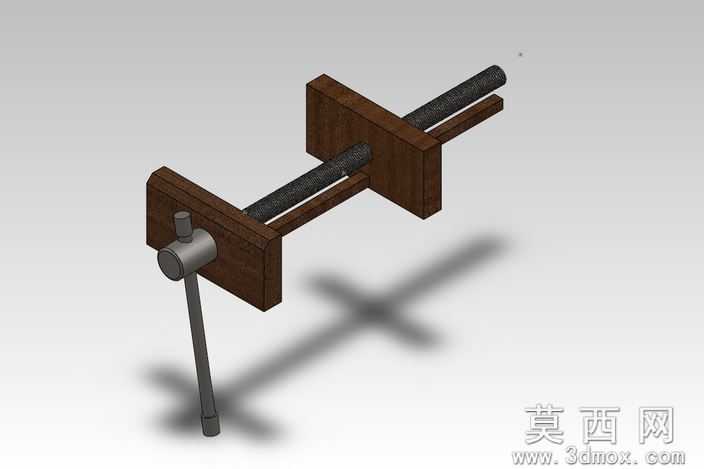

螺旋压紧式G型夹钳三维结构设计

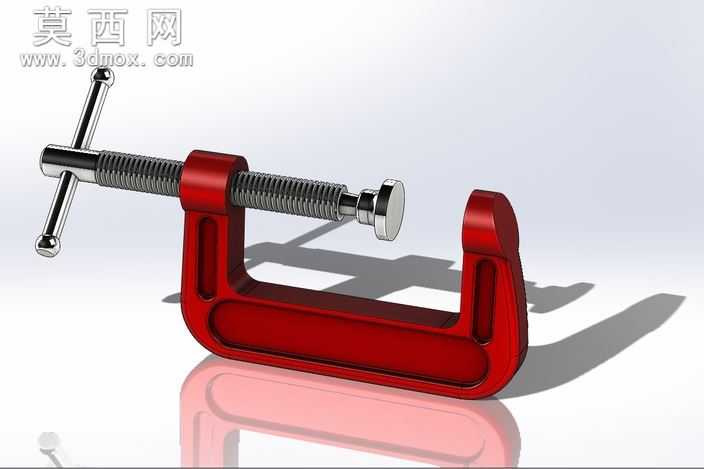

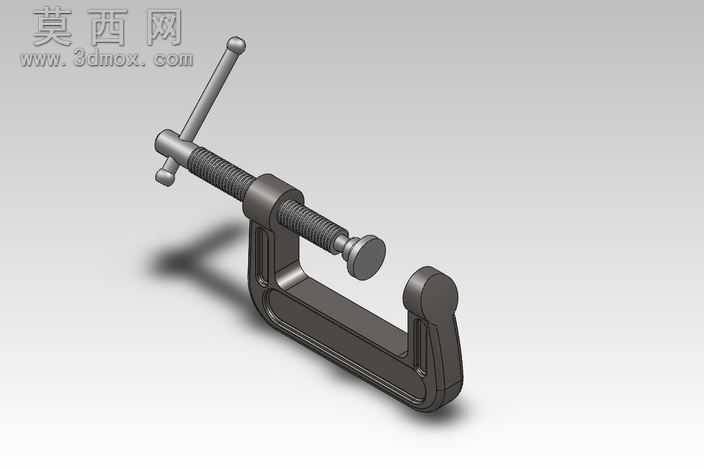

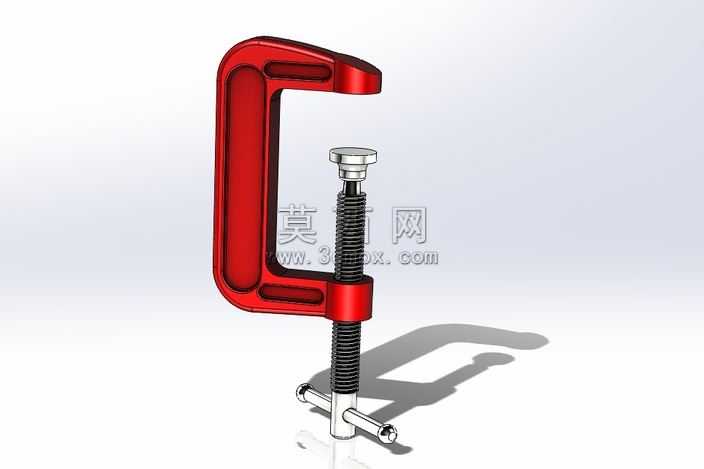

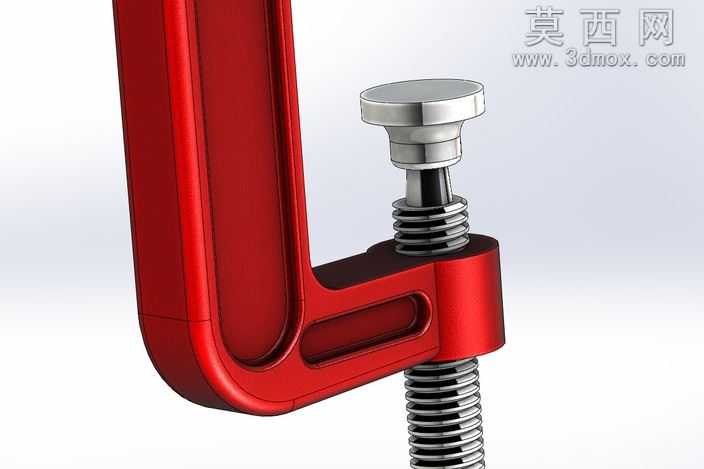

本作品为螺旋压紧式G型夹钳的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配建模思路完成全结构搭建。首先针对夹钳的C型主体框架进行建模，通过草图绘制主体截面轮廓后，使用拉伸凸台命令生成基础实体，再对框架的夹持端、螺杆安装端分别进行圆角过渡、壁厚优化处理，保证主体结构在承受夹持反力时的应力分布均匀，避免尖角处出现应力集中问题。其次针对核心传动的螺杆部件进行单独建模，通过扫描命令生成梯形传动螺纹结构，匹配螺杆端部的T型转动手柄、压头部件，其中压头与螺杆端部采用旋转副约束，保证螺杆转动推进时压头可自适应贴合被夹持工件表面，不会随螺杆同步转动刮伤工件表面。建模过程中对所有配合部件添加了符合实际机械运动的约束关系：螺杆与C型框架的螺纹孔添加螺旋配合，T型手柄与螺杆尾端添加同轴心、端面重合配合，压头与螺杆前端添加旋转配合，完成装配后可实现夹钳的真实开合运动仿真，直观展示螺旋传动的夹紧行程变化。材质渲染阶段，针对C型主体采用球墨铸铁材质参数，调整表面粗糙度为哑光铸铁质感，添加细微的铸造纹理贴图还原工业五金的真实质感；螺杆、手柄、压头部件采用45号钢材质，调整金属反光度、高光参数，区分传动部件的机加工表面与主体的铸造表面差异；场景搭建采用渐变浅灰色背景，添加柔和的环境漫反射光源与定向主光源，渲染出结构的明暗层次与阴影效果，清晰展现夹钳的整体轮廓与各部件的装配关系。设计思路上，该G型夹钳以手动螺旋夹紧为核心原理，通过T型手柄增大力臂降低操作力度，C型开口结构可适配不同厚度的工件夹持需求，整体结构紧凑无冗余部件，既可以作为钳工装配、工件粘接、木材加工的通用夹持工装，也可作为机械基础教学中螺旋传动结构的演示模型，建模过程中严格遵循通用五金配件的尺寸规范，各部件的配合公差符合实际加工要求，可直接导出工程图纸用于生产加工参考。
