乐高2x4基础拼插积木块结构

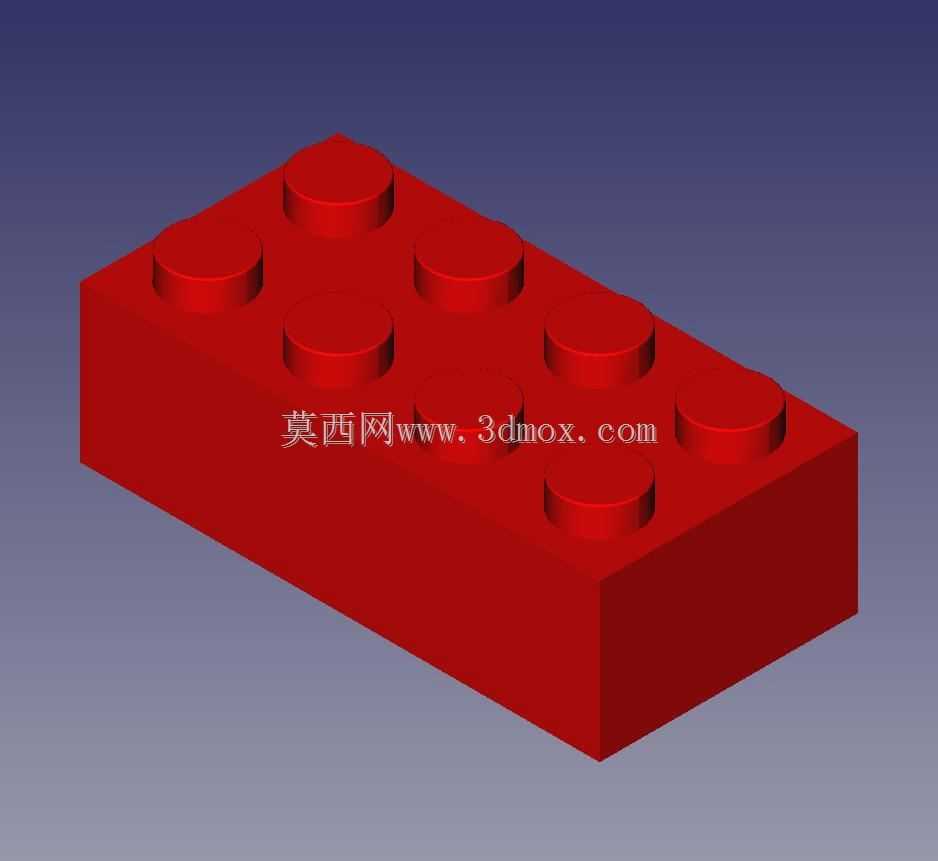

　　这款2x4规格的基础拼插积木，是模块化拼装体系里使用频率最高的标准单元件，日常在桌面创意搭建、青少年机械结构教学、小型原型功能验证、创客快速堆叠工装、玩具产品结构打样这些场景里几乎随处可见。做结构设计的时候最先要卡住的就是拼插配合的边界：顶面均布两排共八个圆柱凸点，凸点的外径、拔模斜度、相邻凸点的中心距完全沿用通用积木的标准模数，保证和同体系任意砖块叠压时，凸点可以恰好嵌入下方砖块底面的对应容纳腔，靠塑胶件自身的微量弹性变形产生抱紧力，叠装后不会出现横向松脱，徒手拆分又不需要额外工具。

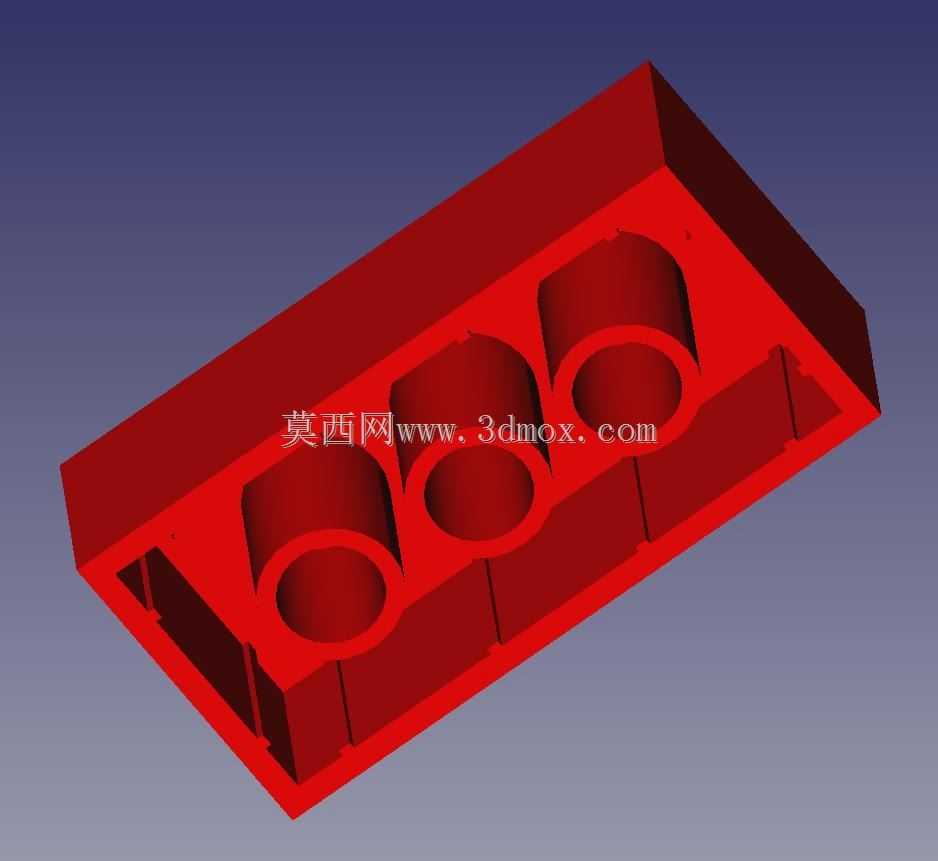

　　从模型的剖视视角能直接看到砖块内部的支撑布局：底面不是实心封闭结构，对应顶面八个凸点的位置，一体成型了八个带环形加强壁的中空圆柱套，圆柱套的内径和上方凸点的外径做匹配公差，上下砖块叠合时，上层砖的底部圆柱套刚好套住下层砖的顶面凸点，侧壁之间预留零点几毫米的过盈配合量，ABS或者PP塑胶注塑成型后，装配时的摩擦力刚好提供合适的插拔阻尼。除了中心的圆柱支撑，砖块内腔还布置了多道纵横交错的加强筋，筋位从外侧内壁一直延伸到中心圆柱套的外壁，把整个砖的内部分割成多个封闭小腔：一方面大幅降低实心注塑带来的材料浪费，避免厚壁件冷却时出现缩痕、内部气孔，另一方面筋位可以把顶面受到的按压载荷、堆叠时的竖向压力均匀分散到整个砖块的底端面，成年人站在单块砖上也不会出现侧壁弯折、凸点断裂的情况。

　　外形尺寸上严格遵循通用积木的标准模数：长度方向占四个凸点间距，宽度方向占两个凸点间距，砖块本体的侧壁厚度均匀，外壁四周做了极小的脱模斜度，方便注塑模具开模时顺利顶出，砖块的四个外角做了微小的圆角过渡，既避免锋利边角划伤使用者，也能消除注塑时尖角处的应力集中。安装边界这块要特别注意：当把这类积木用作小型传感器安装基座、桌面演示机构的搭建单元时，砖块底面和搭建基板的贴合面是整个下端环边，内部的加强筋端面和底端面保持齐平，叠放在平整基板上不会出现翘动；多块砖横向并排拼接时，相邻砖块的侧壁之间预留微小间隙，避免塑胶件受潮膨胀后互相挤压出现拱起。

　　设计思路上没有做多余的异形特征，完全围绕通用互换性展开：所有配合尺寸都向标准体系看齐，不管是和光面板、带孔梁、特殊功能件组合，都不需要二次修配。内部的中空结构除了省料、提升结构强度，还能在拼插时给空气留出流通通道，把砖块往下按压的时候，内腔的空气可以从配合缝隙顺利排出，不会因为腔内形成气压反垫导致砖块没法完全压合到位。在教学场景里，这种标准砖可以用来演示模块化装配、公差配合、加强筋布局对塑胶件刚度的影响；在创客快速原型制作里，不用重新加工定制结构件，直接通过不同数量的2x4砖堆叠，就能快速调整支架的高度、安装平台的长宽，快速验证机构的布局合理性，后续开模量产小玩具的时候，也可以直接参考这个成熟的内部筋位布局，少走很多注塑件结构设计的弯路。
