PL259转SMA射频同轴转接接头

　　射频同轴转接件在无线通信链路里承担接口制式转换的作用，PL259与SMA是两类常见同轴接口，前者多用于UHF频段电台、车载天线、馈线布线场景，后者常见于测试仪器、便携通信设备、小型射频模块端。两种接口的机械尺寸、螺纹规格、内导体配合方式均不相同，现场布线时若馈线端为PL259公头、设备端为SMA母座，就需要通过该转接件完成物理对接与射频信号连续传输，避免临时剪线压接接头带来的驻波比劣化、屏蔽层断裂问题。

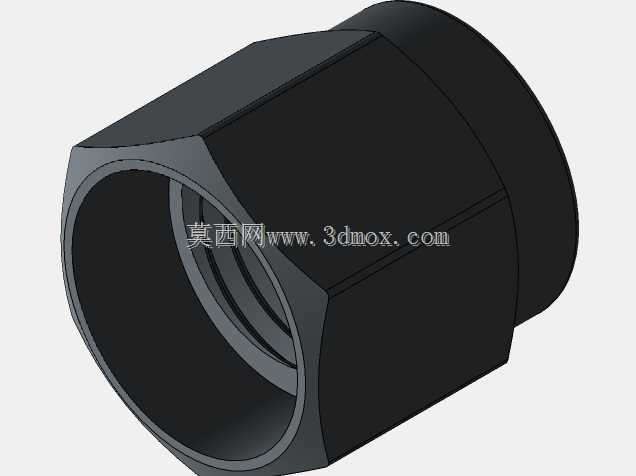

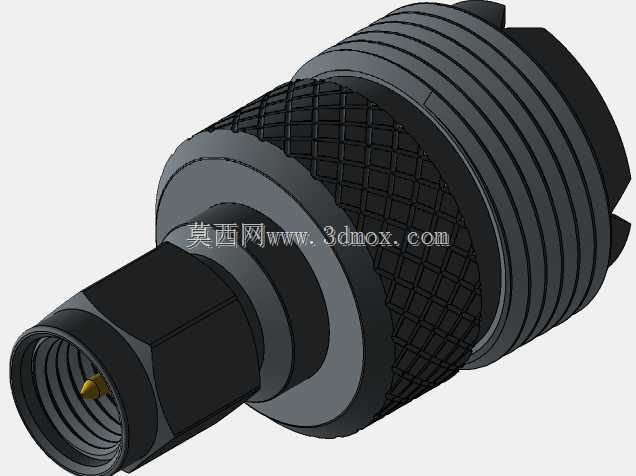

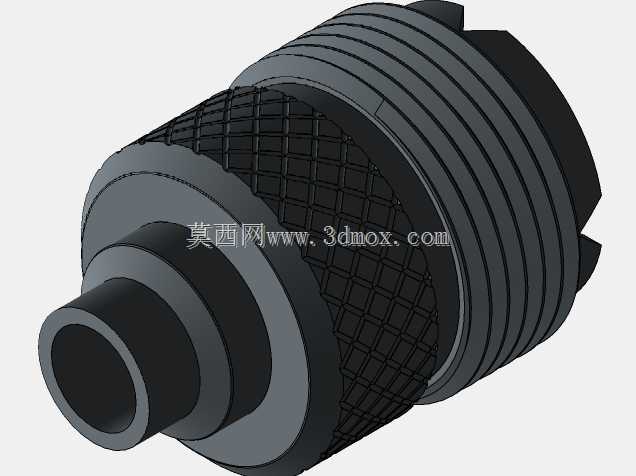

　　从结构设计角度看，该转接件两端分别加工对应接口的连接特征：PL259端采用5/8-24tpi英制螺纹，这是UHF型同轴接头的标准连接螺纹，螺距对应每英寸24牙，螺纹大径约15.875mm，旋合后依靠接头内部的介质支撑与内导体插针实现信号导通，外壳金属体同时充当外导体，完成屏蔽层的电气连通；SMA端采用1/4-36tpi超细牙螺纹，螺纹大径约6.35mm，每英寸36牙的细牙设计可以在更小的外径下保证足够的连接自锁能力，适配SMA接口紧凑的安装空间。建模过程中需要严格还原两段螺纹的牙型轮廓、旋合长度与退刀槽位置，PL259端的外滚花防滑段是现场徒手拧紧的操作部位，滚花纹理采用网纹结构，增大手指与金属外壳的摩擦力，在没有扳手的野外布线场景下也能获得足够的拧紧力矩，同时滚花段下方的六角扁位可供小型扳手施加额外力矩，保证接头在振动环境下不会松脱。

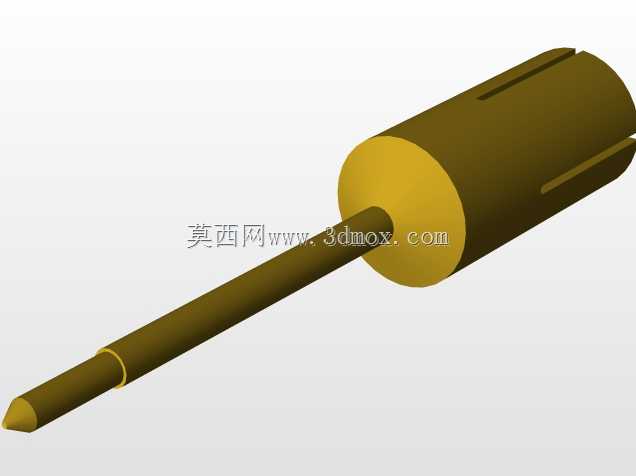

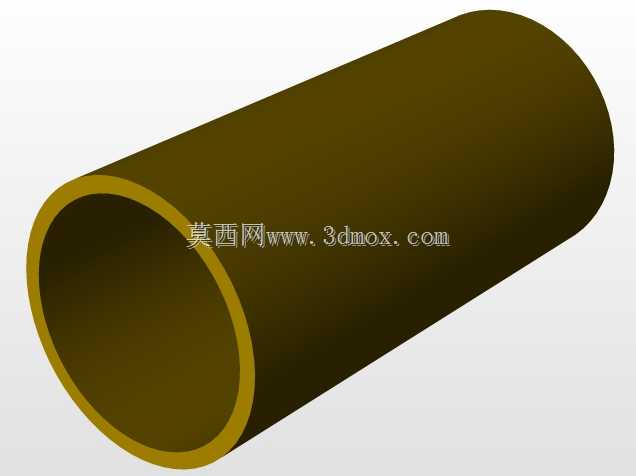

　　转接件的内部通道为同轴阶梯结构，两端内导体分别对应PL259的插针与SMA的插孔配合尺寸，中间通过过渡导体实现刚性连接，介质支撑通常采用聚四氟乙烯材料，在三维建模时需要预留介质件的安装卡槽，保证内导体与外导体之间的同轴度控制在0.1mm以内，同轴度偏差过大会导致特性阻抗偏离50Ω，引发信号反射。外形上整体为阶梯轴状金属件，PL259端外径较大，SMA端外径收窄，总长度控制在常见转接件的30mm左右，最大外径不超过18mm，安装时两端接头旋合后整体轴向占用空间约45mm，径向不需要额外的操作避让空间，仅需在SMA端预留扳手宽度约10mm的操作位即可。

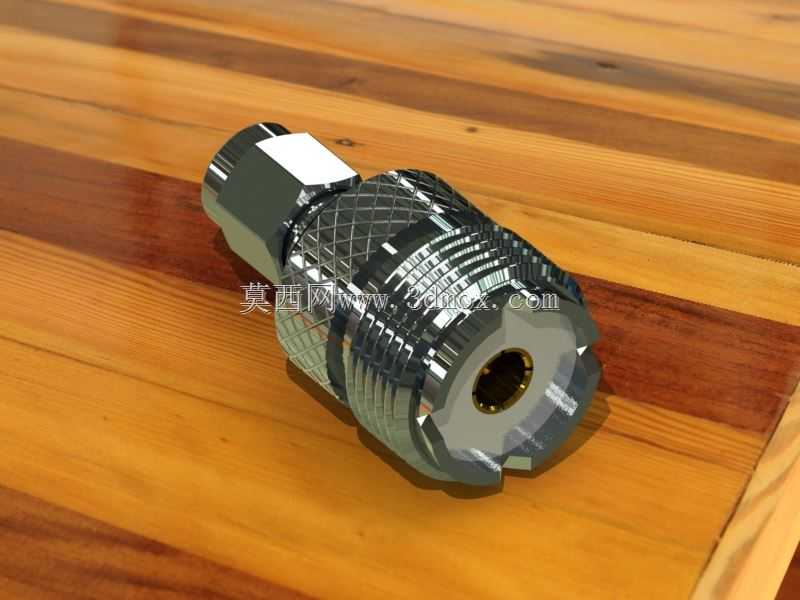

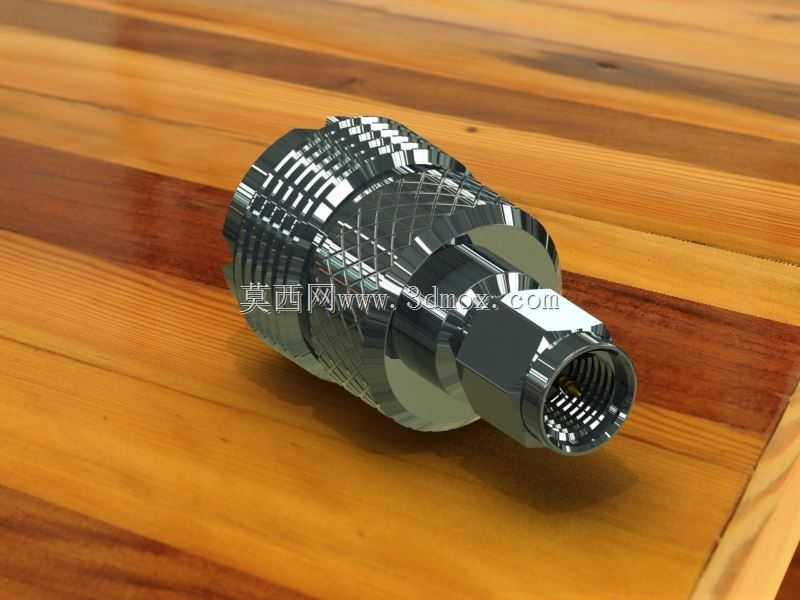

　　实际应用场景中，这类转接件广泛出现在业余无线电电台架设、车载通信系统改装、射频实验室测试链路搭建、户外天线馈线延长等场合：比如车载电台的主机面板接口为SMA型，而外接吸盘天线的馈线端头压接的是PL259接头，直接串入该转接件即可完成匹配，不需要重新制作馈线接头；在射频测试场景下，当被测设备的接口为UHF型而测试电缆端为SMA型时，该转接件可以作为测试链路的过渡件，保证测试系统的特性阻抗连续。设计时还需要考虑不同使用环境的耐受性，整体金属外壳采用黄铜基材表面镀镍处理，建模时还原镀层对应的金属反光质感，外壳的所有棱角均做小倒角处理，避免安装时划伤馈线绝缘层与操作人员手部；两端接口的端面加工有密封垫圈安装槽，户外使用时可加装橡胶密封圈，提升雨水防尘能力，避免接头内部氧化导致接触电阻增大。

　　建模过程中对内部结构的还原需要兼顾装配合理性：内导体过渡段与两端接触件采用过盈压接或者螺纹锁紧结构，介质支撑件从外壳内部装入后通过台阶限位，不会在插拔接头时发生轴向窜动；外导体的阶梯过渡处采用平滑锥面过渡，避免截面突变造成的射频信号反射，这一细节在结构建模时不能直接做直角台阶，需要按照同轴阻抗匹配的渐变要求设计锥角。从安装边界来看，该转接件两端均为螺纹旋合连接，不需要额外的固定支架，自身通过两端接口的螺纹锁紧即可固定在链路中间，工作环境温度范围覆盖常规通信设备的-40℃到85℃，金属结构的抗振动能力满足车载、机载移动场景的使用要求，不会因为长期颠簸出现螺纹松退、内导体接触不良的故障。
