架子鼓底鼓双踩踏板结构三维造型

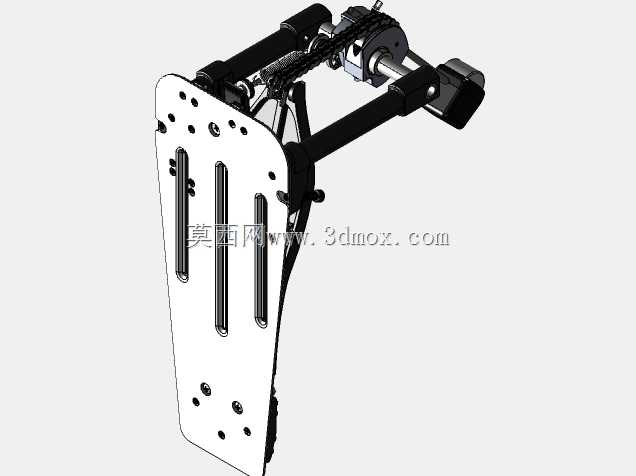

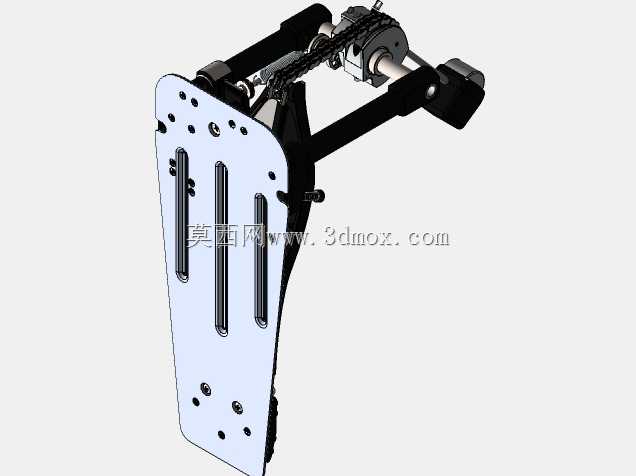

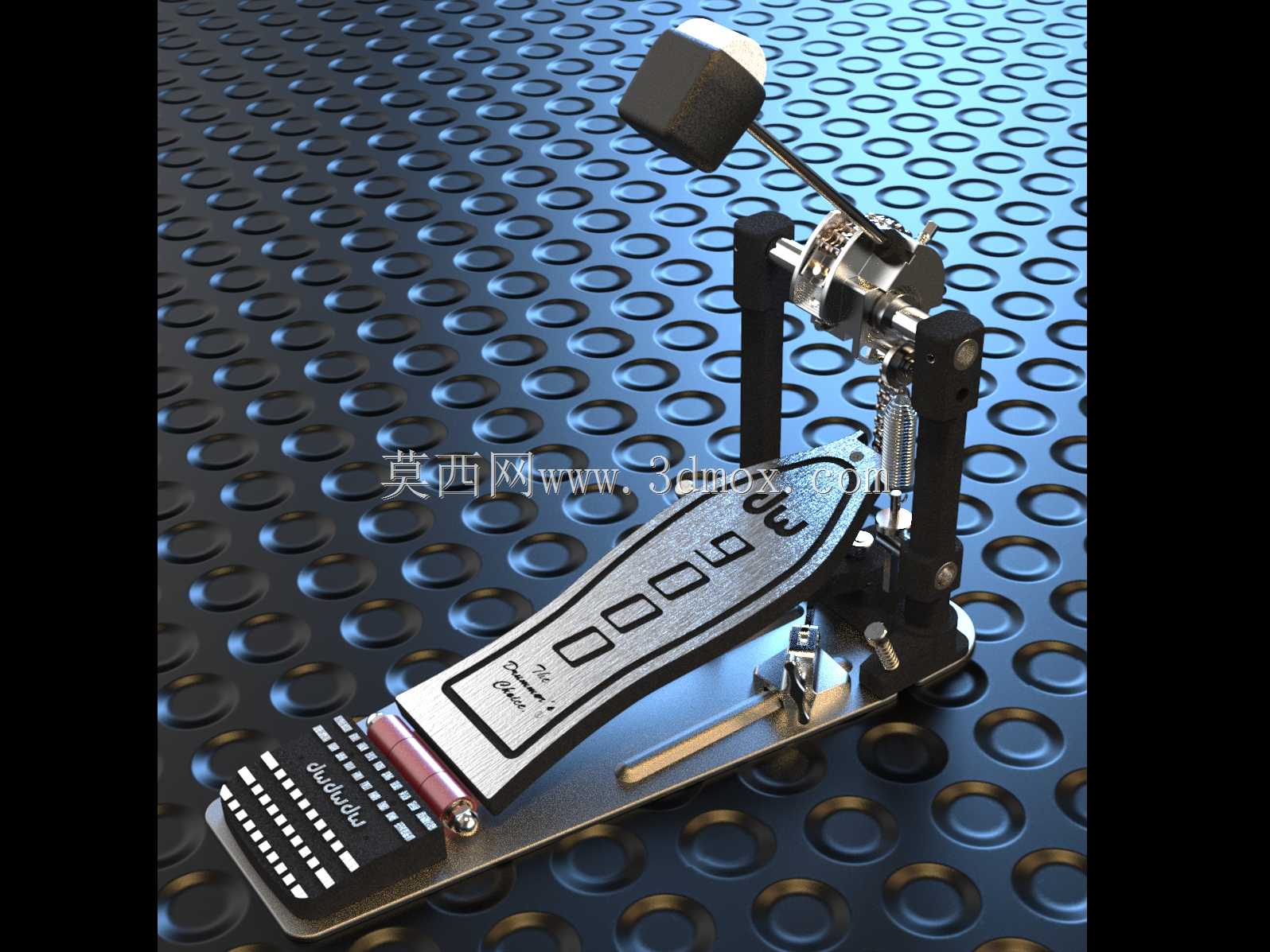

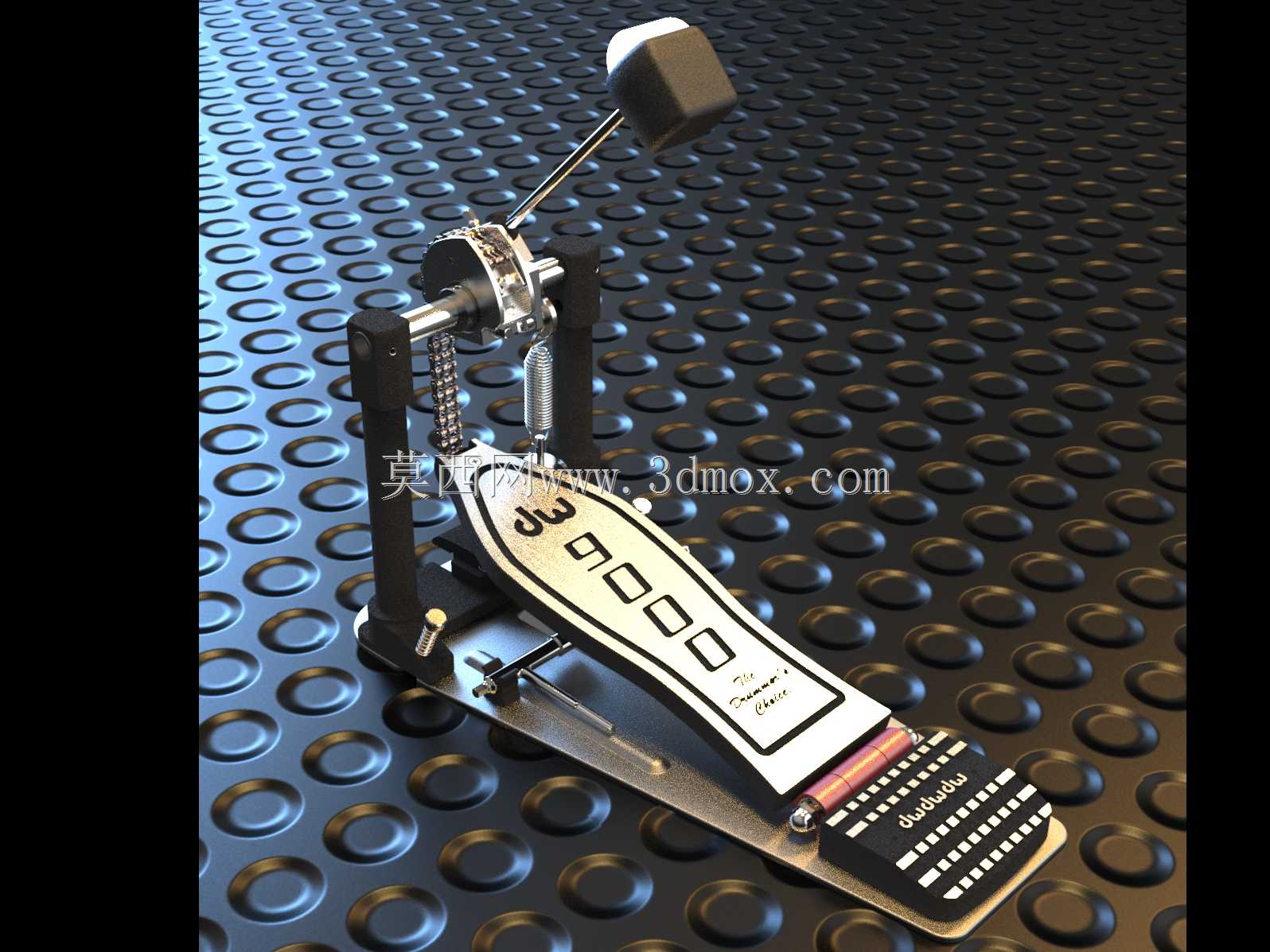

　　这套踏板结构的建模工作，是从演出场地的实际踩踏工况倒推展开的，最先敲定的不是踏板板面的造型，而是锤头转轴与底鼓鼓皮之间的安装间距。现场装配时，踏板底座需要平放在鼓凳前方的防滑地毯上，底座前缘到鼓皮安装面的水平距离控制在320毫米到380毫米区间，锤头抬起的最高行程点位要对准鼓皮中心偏下15毫米的击打区域，这个位置是底鼓低频发声最饱满的区域，踩锤击打时不会蹭到鼓压圈，也不会因为击打位置偏上产生多余的泛音。整个踏板的纵向总长度约410毫米，板面踩踏区域的有效宽度做到92毫米，脚掌从脚跟到前掌的支撑范围完全覆盖，哪怕乐手穿着硬底演出鞋快速双踩，脚掌也不会从板面侧缘滑出。底座下方预留了12毫米高度的可调支脚余量，

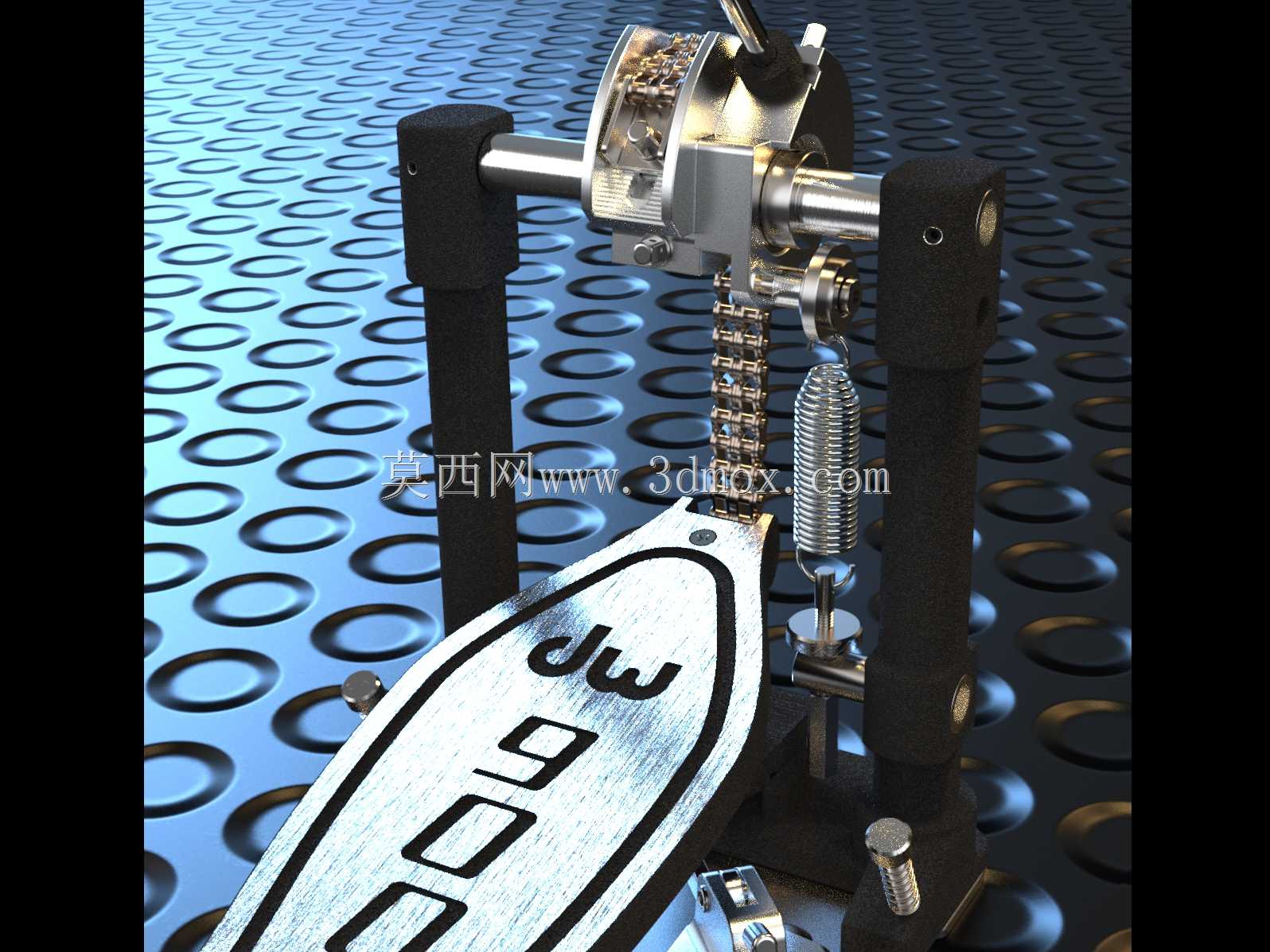

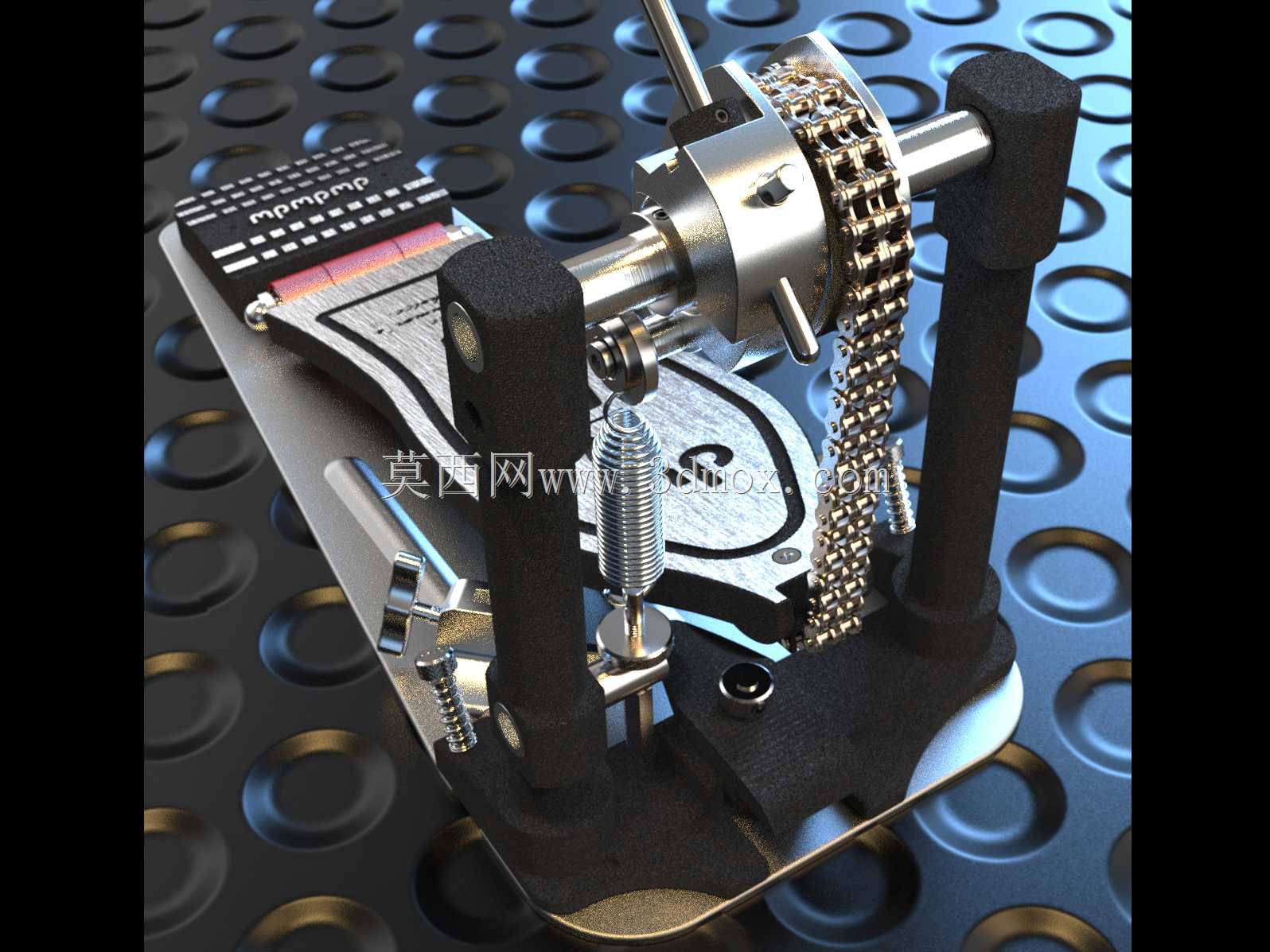

　　地面不平整时可以单独旋动四角的支脚调平，避免快速踩踏时整个踏板出现横向翘动。结构里最核心的动力传递路径，是从踩踏板面的前端铰接点出发，通过双链传动结构把踩踏的下压力传递到上方的锤头转轴，转轴两端采用双轴承支撑，踩下踏板的瞬间锤头沿圆弧轨迹向前甩出，松开踏板时靠复位拉簧的拉力把锤头拉回初始待命位置。拉簧的挂接位置做了三档可调的挂孔设计，不同乐手的踩踏力度习惯差异很大，喜欢重手感的乐手可以把弹簧挂到最外侧挂孔，提升复位阻尼，轻踩风格的乐手挂到内侧挂孔就能获得更跟脚的回弹响应，不需要额外更换弹簧零件。踏板板面的表面做了分段防滑纹理，脚跟放置的后半段是密集的凸点防滑纹，前掌发力的区域嵌入了一块带横向齿纹的防滑金属片，

　　演出过程中脚汗导致鞋底打滑的问题能被有效规避。锤头部分采用毛毡与硬质橡胶复合的结构，接触鼓皮的击打面是高密度毛毡，击打出来的音色偏厚重温暖，锤头的配重块可以沿锤杆前后滑动调整，把配重块往锤头前端移动，同等踩踏力度下击打动能更大，适合重型音乐的快节奏演奏，往转轴方向移动则锤头响应速度更快，适合细碎的快速踩击节奏。整个支架的两侧立板采用6毫米厚的钢板折弯成型，立板上的转轴孔、弹簧挂孔、链条调节座孔位全部同轴加工，装配时两侧的传动间隙误差控制在0.2毫米以内，不会出现单侧链条松旷、踩踏行程两边不同步的问题。踏板和底鼓的固定依靠底座前端的夹装结构，夹口的开合范围可以适配10毫米到25毫米厚度的底鼓下圈，

　　拧紧锁紧螺钉之后整个踏板和鼓框连成刚性整体，哪怕乐手用全身重量发力踩踏，踏板也不会向后移位。建模过程中所有铰接位置都预留了合理的转动间隙，转轴和轴承内圈采用过渡配合，轴承外圈和立板安装孔采用过盈配合，链条的节距和链轮齿形完全匹配，踩踏全程没有卡滞的死点。从使用场景来看，这套结构既适配日常排练室的固定使用需求，也能满足巡演拆装的要求，整个踏板松开夹装结构之后可以直接放入配件包，锤杆部分不需要额外拆解，复位弹簧处于松弛状态，长途运输不会因为长期张紧出现弹力衰减。踏板的高度调节机构藏在板面铰接座下方，旋转调节螺母就能改变踏板静止状态下的初始倾角，乐手可以根据自己的脚感习惯把倾角调整到8度到15度之间，长时间演出脚踝也不会出现过度疲劳。
