七毫米板材激光切割定制木质摩托拼装摆件

项目分类:通讯工具类 发布时间:2022-05-30 ID:641829
  • 七毫米板材激光切割定制木质摩托拼装摆件
  • 七毫米板材激光切割定制木质摩托拼装摆件
  • 七毫米板材激光切割定制木质摩托拼装摆件
  • 七毫米板材激光切割定制木质摩托拼装摆件
  • 七毫米板材激光切割定制木质摩托拼装摆件

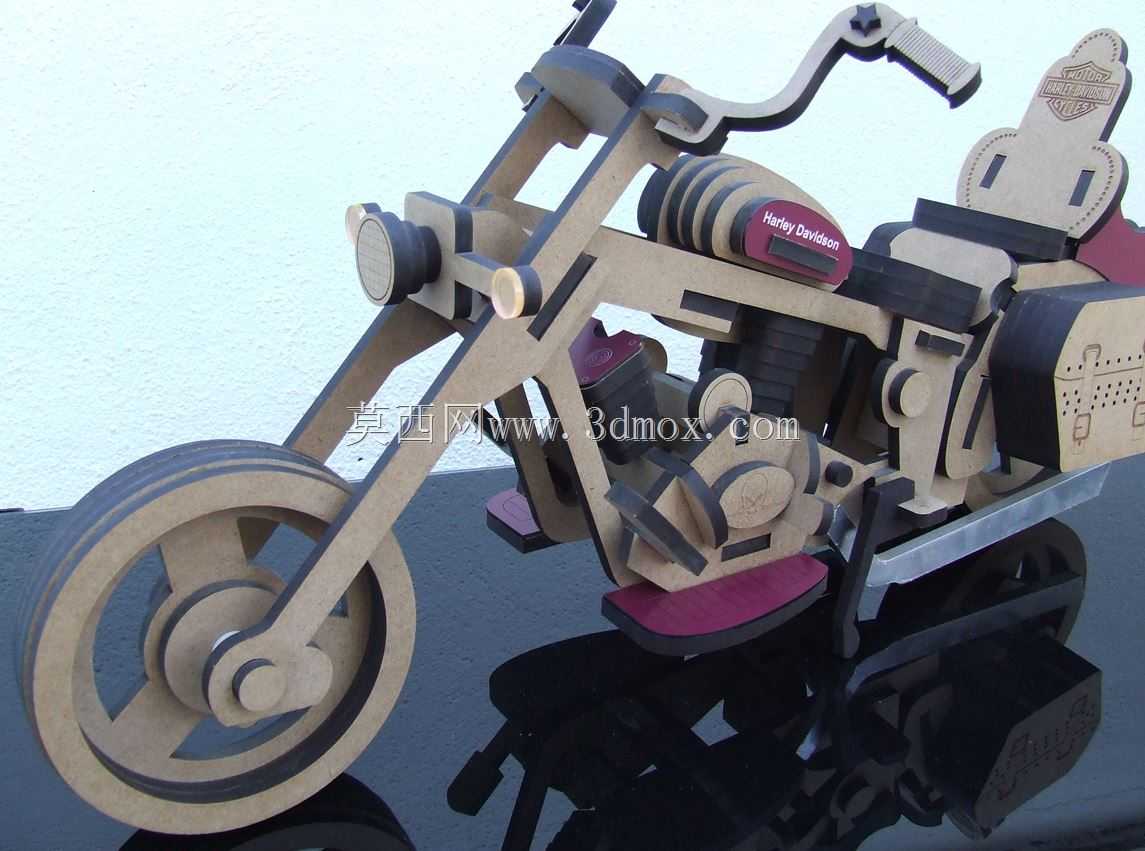

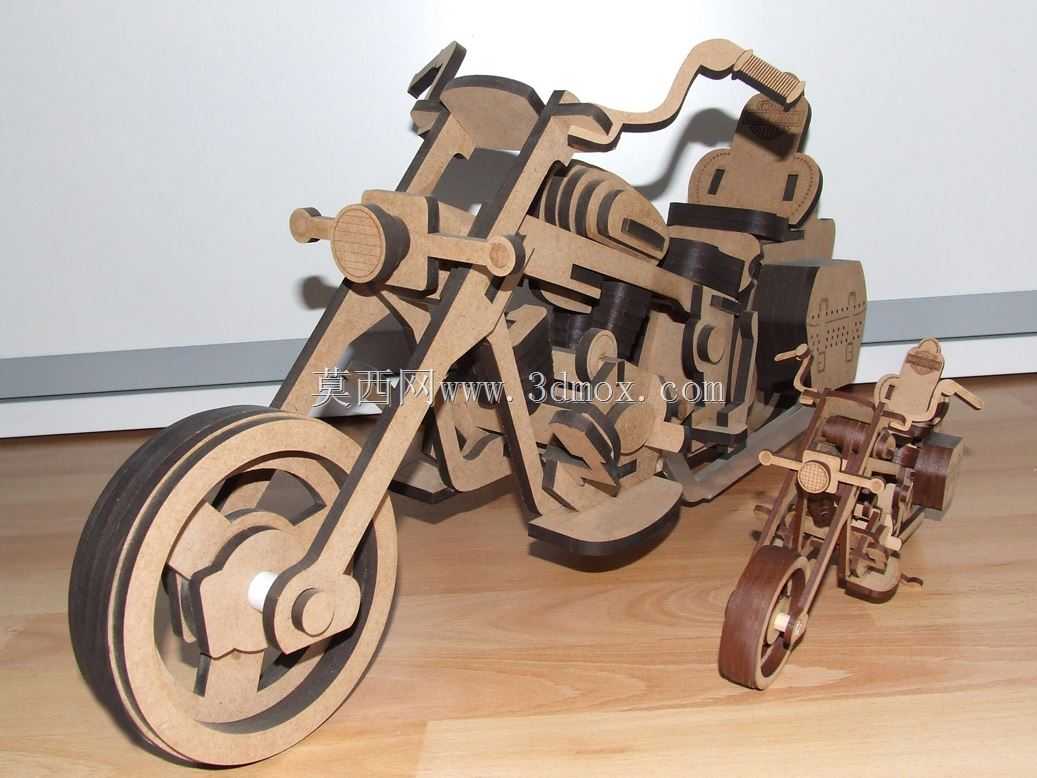

  这套木质巡航摩托拼装结构采用七毫米厚度板材作为全部承载与造型基础,零件之间通过平面轮廓切割、榫槽插接和层叠定位完成装配,不需要额外金属骨架即可形成稳定的整车形态。从结构实现方式看,它更接近面向激光切割工艺的板材套料作品:车轮、前叉、车架主梁、发动机外罩、油箱、座椅、后挡泥板和双侧排气管都被拆解为二维板件,再通过卡槽、止口和叠片关系还原摩托车的侧向轮廓与空间厚度。

  车轮部分没有采用复杂曲面轮辋,而是用多层板材切割出同心圆轮廓,外圈形成轮胎视觉边界,内部通过辐条状板片连接轮毂,中心预留销轴孔。装配时轮轴穿过前后轮毂与叉腿孔位,需保证孔轴之间留有合理转动间隙;若用于静态展示,可采用紧配或胶粘固定,若希望车轮能够手动转动,则轴孔间隙、侧板同轴度和轮片厚度都要在展开图阶段统一校核。前轮两侧叉管由长条形板件构成,上端与转向连接板插接,下端夹持轮毂,转向轴线通过车头立管区域的叠片孔位确定,整体转角受板材干涉边界限制,适合小角度摆位展示。

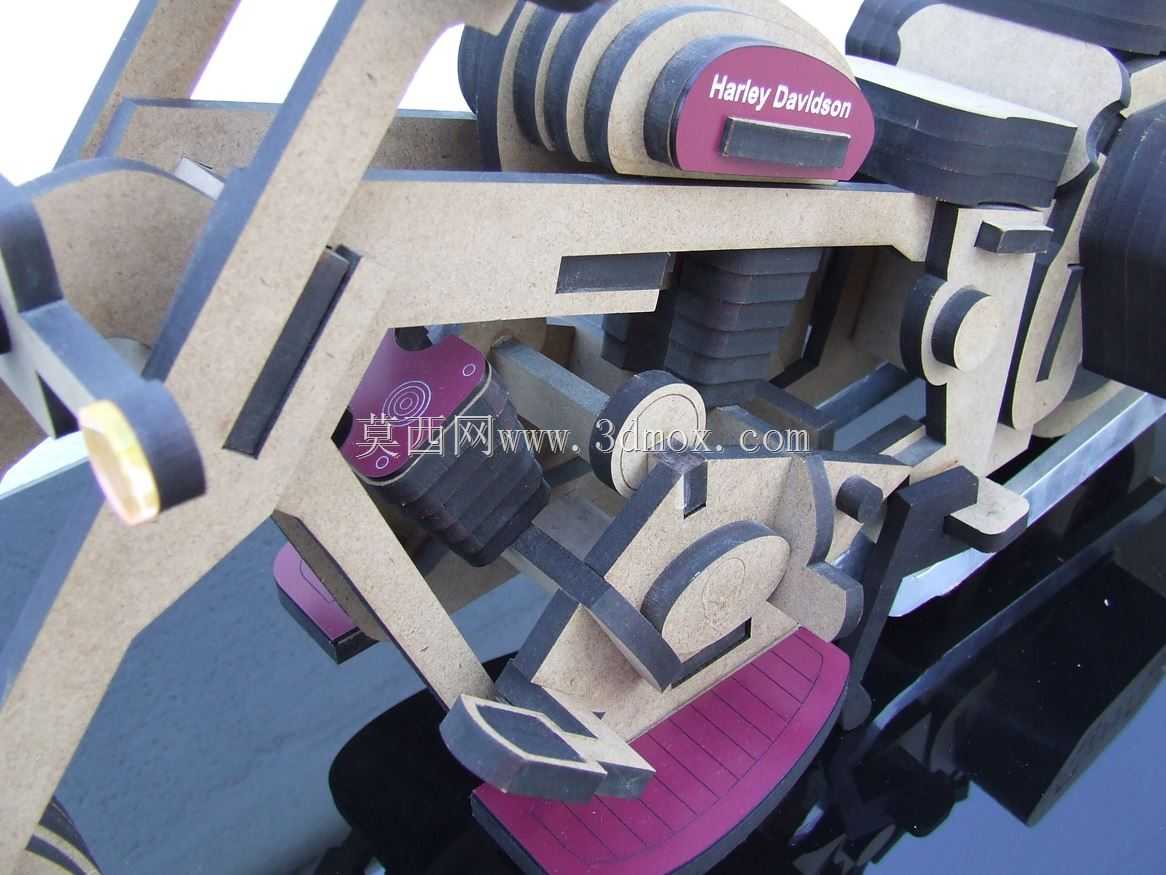

  车架是整件作品的受力核心。主梁从车头方向向后延伸,下部通过多段折线板件围成发动机与曲轴箱区域,后部承接座椅和后轮。由于板材拼插结构的抗弯能力主要来自板片方向、插接深度和层叠数量,设计时不能只追求外观线条,还要关注开槽宽度与板厚的一致性。槽口过紧会造成装配时板材崩边,过松则会让车架在承受座椅、油箱等上部零件重量后出现侧向张开。发动机位置使用若干圆形、弧形和矩形片层叠,模拟散热片、缸体、侧盖和曲轴箱轮廓;这些片件既承担装饰作用,也能在左右车架板之间形成横向支撑,减少整车扭曲。

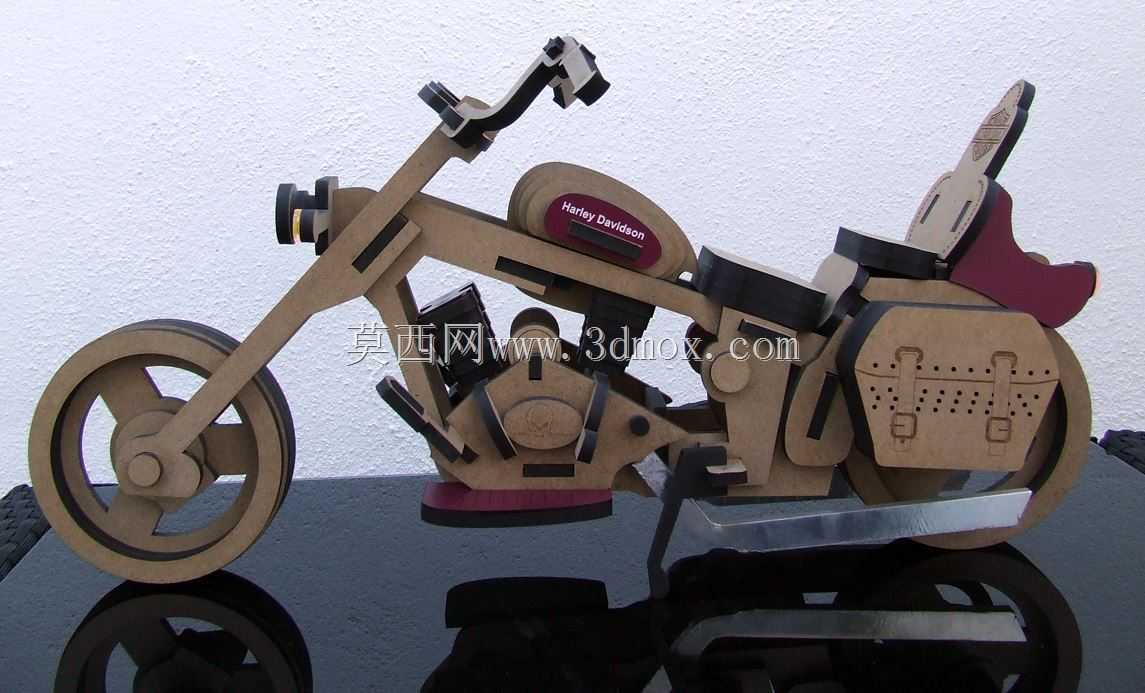

  油箱与座椅区域突出巡航摩托的视觉特征。油箱采用弧形外轮廓板件配合侧向封板形成低矮饱满的造型,表面预留标识贴装区域;座椅由多层不同颜色板材构成,底部承托板插入车架后部,靠背通过支架与后挡泥板附近的定位槽相连。该区域在装配时需要注意上层装饰件不能遮挡车架主插接槽,靠背支架也不宜伸出后轮旋转边界之外。后挡泥板沿后轮上侧弧线布置,双侧排气管以圆柱感的层叠片或卷折思路表现,末端向后延伸,安装点应落在车架下部加强区,避免细长悬臂在搬运时断裂。

  从实际用途看,这类结构主要用于激光切割加工展示、手工拼装教学、门店陈设和交通工具主题摆件制作。它不是可载人的实车,也不承担道路行驶功能,但在工艺验证中能够直观检验板材厚度补偿、槽口配合、套料利用率和复杂轮廓切割质量。对于结构设计人员而言,展开零件时需要先确定整车侧向姿态,再把具有厚度的部件拆成左右侧板、中间隔片和定位榫头;所有转动件要保留间隙,所有固定件则可通过加宽插接面、增加咬合齿或设置多点定位来提高刚度。

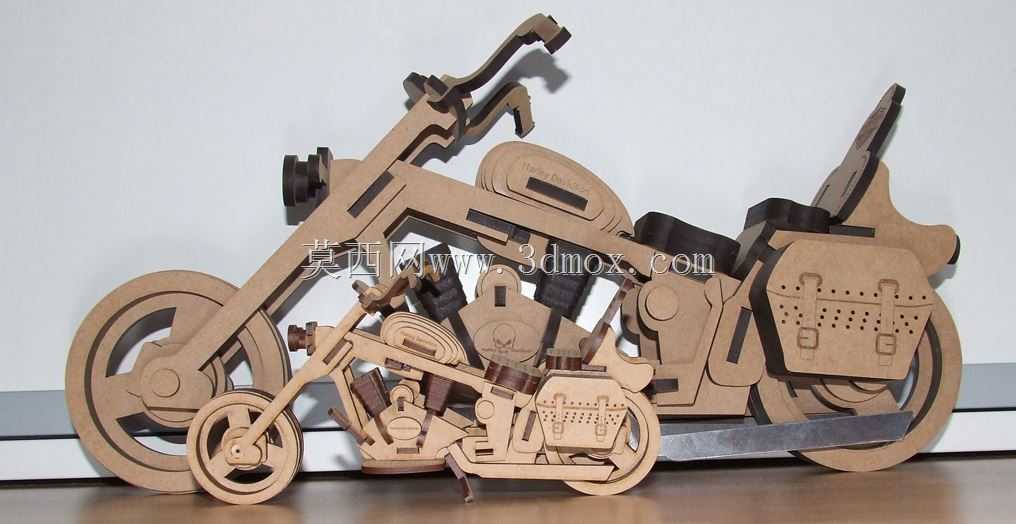

  外形边界方面,整车长度主要由前轮胎最前端至排气管或后挡泥板末端决定,高度受车把、座椅靠背和前轮半径影响,宽度则来自车轮层厚、发动机叠片和座椅侧板。布置板件时应让长条形前叉、车架主梁等受力方向尽量沿板材木纹或强度较高方向排布;细小车把、脚踏和支架位置需要增加过渡圆角,避免激光切割后在尖角处产生应力集中。拼装顺序通常先完成前后轮与车架主侧板的定位,再插入发动机隔片、油箱底板和座椅支撑,最后安装车把、排气管、脚踏及装饰贴片。每完成一层插接都应检查左右侧板是否平行,防止后续轮轴孔错位。

  该作品的工程价值在于把摩托车 recognizable 的长前叉、低坐姿、V型发动机意象和厚座椅特征压缩进平板加工逻辑中,既保留巡航车的比例语言,又满足二维切割、三维装配的制造约束。建模时应重点控制轮廓线连续性、槽口对称度和叠片厚度方向的累积误差,使成品在静态展示中具备清晰机械层次,同时在手工装配过程中保持合理的插拔手感与结构稳定性。
