可转位硬质合金切削钻头三维结构设计

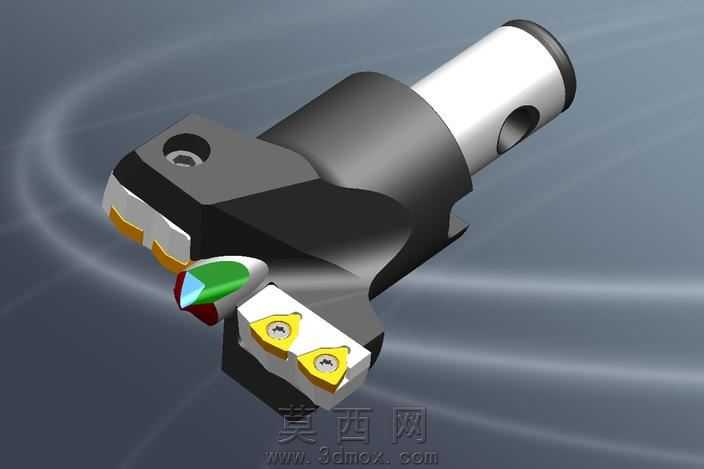

本作品为可转位钻头的三维参数化建模成果，建模过程中严格遵循机械加工刀具的设计规范，首先完成整体结构的草图绘制，对钻体柄部、刀座定位槽、刀片安装位、冷却通道路径进行全参数化约束，确保各部位尺寸公差符合机械加工的装配要求。建模阶段对可转位刀片的定位结构做了精细化还原，包括刀片的楔形压紧接触面、定位销孔的配合尺寸、刀座的角度避让结构，保证刀片更换时的定位精度与装夹可靠性。渲染环节针对不同部件赋予对应材质：钻体主体采用调质合金钢材质，还原金属表面的哑光磨砂质感与加工纹理；可转位刀片采用硬质合金材质，呈现硬质合金特有的金属光泽与刃口锋利质感；中心定位刀片做了分色处理，清晰区分不同切削部位的功能差异；柄部的定位孔、装夹面做了高光处理，突出装夹定位面的加工精度。结构设计上，该钻头采用多刀片组合切削结构，外缘刀片负责大直径范围的切削扩孔，中心刀片负责钻芯部位的切削破岩，刀片采用可转位设计，刀片磨损后无需拆卸刀体即可直接转位更换，大幅提升加工效率、降低刀具使用成本；刀体内部预留内冷却通道，可在钻削过程中直接向切削刃输送切削液，有效降低切削温度、提升排屑效率与刀片使用寿命。整体建模过程中对各装配部件做了干涉检查，确保刀片装夹、压紧结构、柄部装夹不存在结构干涉，各运动与装配间隙符合实际生产的公差要求，完整还原了可转位钻头的实际结构与功能特性，可用于刀具结构教学、加工工艺仿真、装配演示等场景。
