哈斯VF-3立式数控加工中心整机结构

　　这套立式加工中心整机结构面向中小尺寸金属零件的铣削、钻孔、镗孔、攻丝与二维三维轮廓加工场景，常见于模具车间、精密机加工单元、职业院校数控实训区以及小批量多品种零件生产线。设备采用典型C型立式框架布局，主轴沿Z向上下进给，工作台承担X、Y方向运动，整体结构在保证刚性的同时控制占地边界，便于车间按工序排布物流通道。

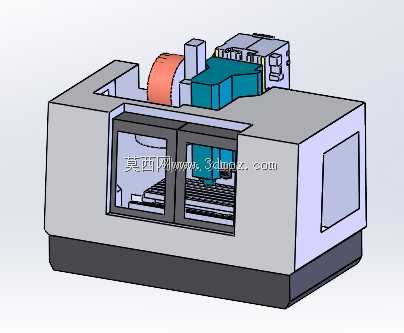

　　从外观看，整机由底部床身基座、左右侧防护箱体、前部双开滑动防护门、顶部敞开式加工区、后部电控与刀库相关组件构成。前部观察窗采用大面积透明防护板，操作人员可在闭环防护状态下观察切屑飞溅、刀具切削状态和工作台装夹情况；门窗边框与钣金护罩形成连续安全边界，减少切削液外溢和切屑飞出。右侧箱体预留维护开口，后部上方集中布置主轴头、刀库及相关运动部件，顶部区域可见刀库换刀相关结构，能够满足工序集中加工时的自动刀具切换需求。

　　结构设计上，床身和底座承担整机静刚度与吸振任务，底部深色基座对应机床支承与排液、防护衔接区域；上部灰白色钣金外罩并不直接承担主要切削载荷，而是围绕内部导轨、丝杠、主轴箱和工作台形成安全围护。建模时需要区分承载件、运动件和外观护罩的层级关系：内部立柱、主轴箱、滑座、工作台属于精度相关部件，外壳、门窗、观察板和顶盖属于安全防护与人机交互部分。若用于产线布局，应重点校核设备前方开门空间、右侧维护空间、顶部吊装或检修空间，以及工作台行程范围内夹具、工件和刀具的干涉边界。

　　该类VF-3规格立铣通常适配板类、盘类、模架、型腔件和轻型箱体件加工。工件装夹在工作台上后，主轴携带刀具完成高速旋转切削，三轴联动可实现平面铣削、台阶面、沟槽、孔系、螺纹和复杂曲面加工。封闭护罩内部需要考虑切削液回流、排屑方向和清理口位置；前部推拉门在换件和对刀时打开，自动运行时关闭，使加工区与人员通道隔离。顶部和侧后方的组件布置也影响厂房管线接入，电控、气动、润滑及冷却系统的维护点应尽量靠向设备后侧或侧部，避免占用操作者上下料位置。

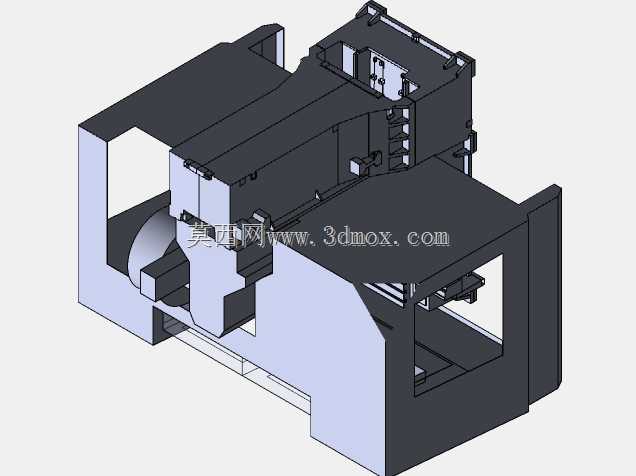

　　在三维建模表达中，整机外形可按车间布置需求拆分为床身组件、防护钣金组件、前门组件、主轴进给组件、刀库组件、工作台组件和后部维护组件。外形尺寸边界不仅包含设备静止状态下的长宽高，还应纳入前门开启后的外伸距离、顶部刀库或管线最高点、维修门开启半径，以及叉车孔或地脚安装位置。地脚支承面需要与车间地面水平度、隔震垫和排屑沟位置协调；设备前方应预留工件吊装、托盘周转和人员操作距离，后侧则保留电气柜散热与检修通道。

　　对于设备选型人员，这类模型可用于核对加工区开放高度、工作台承载范围、换刀空间与夹具轮廓之间的关系；对于结构设计人员，可参考其外罩分块、门窗导向、观察窗高度、维护口位置和钣金拼合方式；对于自动化集成人员，还能在此基础上判断机器人上下料站位、安全门联锁位置、工件输送线对接高度以及厂房围栏距离。整机造型简洁，功能分区明确，外部防护与内部加工区边界清晰，能够较完整地反映立式数控铣床在真实车间中的安装、操作和维护需求。
