ECOPOS100-P气动夹紧虎钳结构

　　这套ECOPOS 100-P气动虎钳主要面向小型数控铣床、钻铣床以及台式加工设备的工件装夹场景，用来替代传统手动平口钳，在批量小件加工、重复定位装夹和半自动工位改造中比较实用。它的核心价值不在于单纯把工件夹住，而是把气缸推力、钳口导向、工作台安装和机床气动回路整合为一套可直接布置的夹紧单元，使操作者在上下料时减少反复旋拧丝杠的动作，同时让夹紧力更稳定。

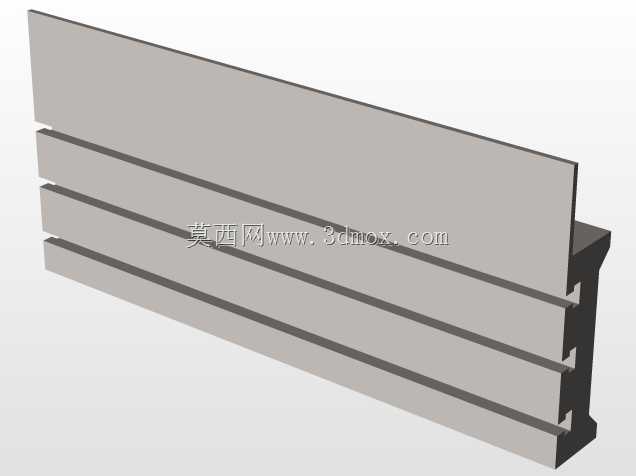

　　从实际用途看，该虎钳适合安装在带有T型槽的机床工作台上，用于夹持矩形坯料、铝件、钢件、治具底板或小型工序件。气动驱动方式使夹紧与松开可以通过换向阀控制，便于和脚踏阀、手动阀或者机床侧的气动按钮配合使用。对于需要频繁更换工件的加工单元，这种结构能够缩短装夹辅助时间；对于教学、维修改造或小型自动化项目，也能作为理解气动夹具布局的完整参考。

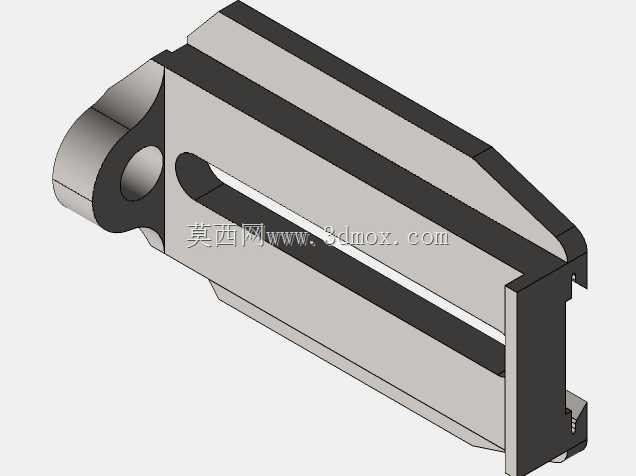

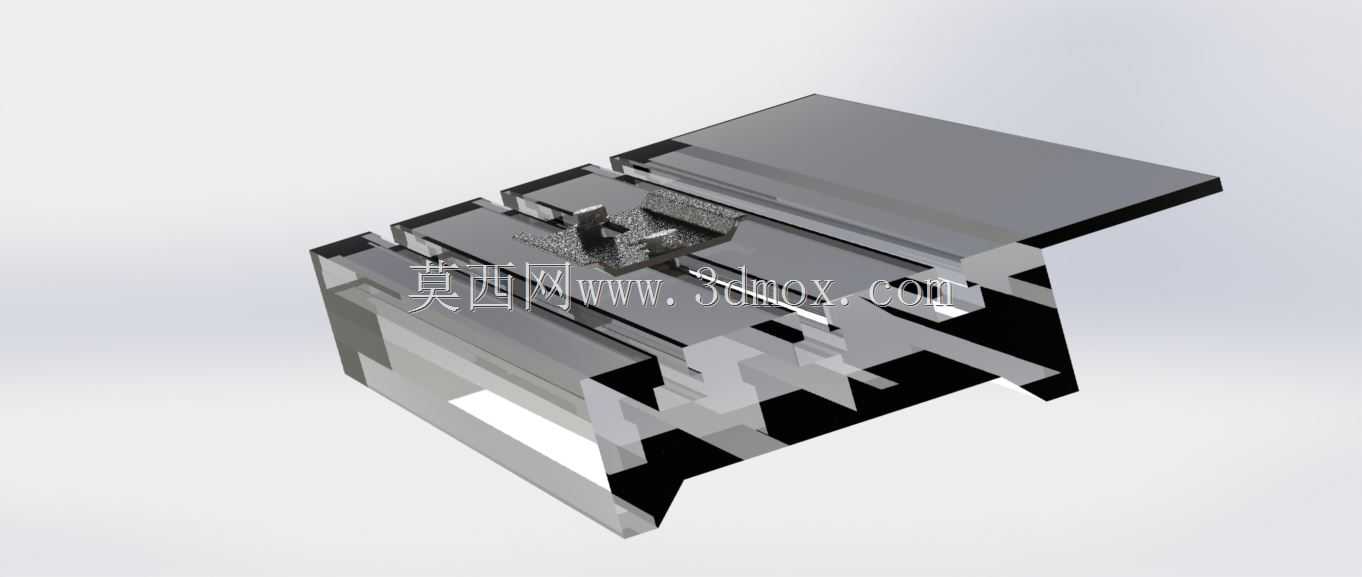

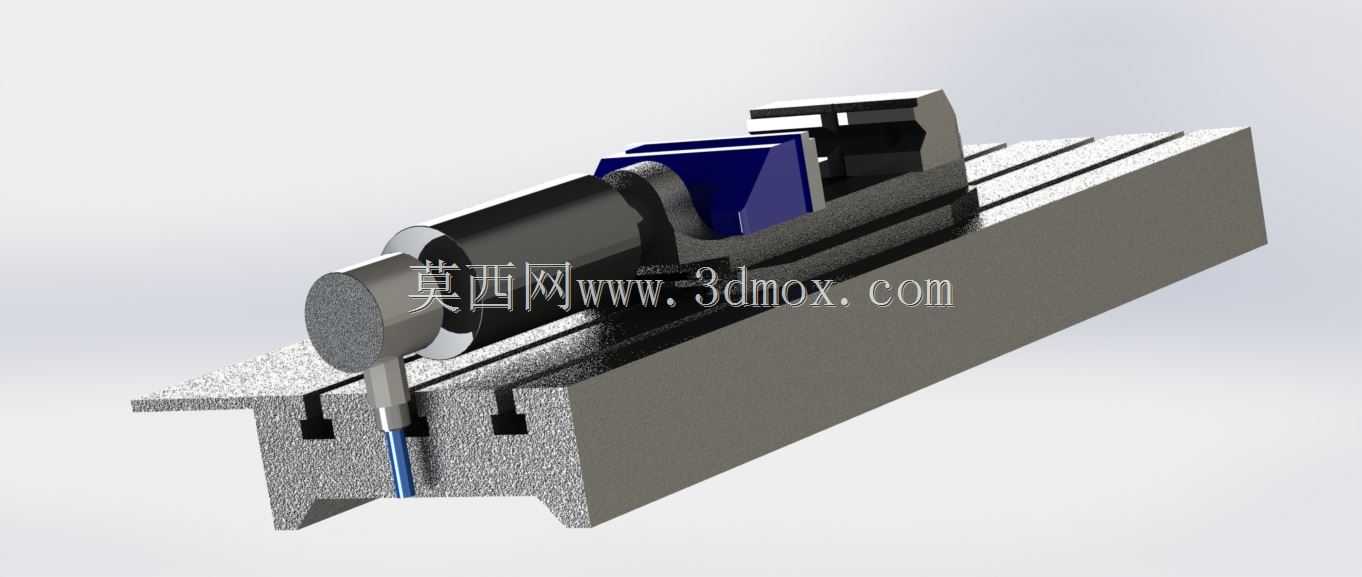

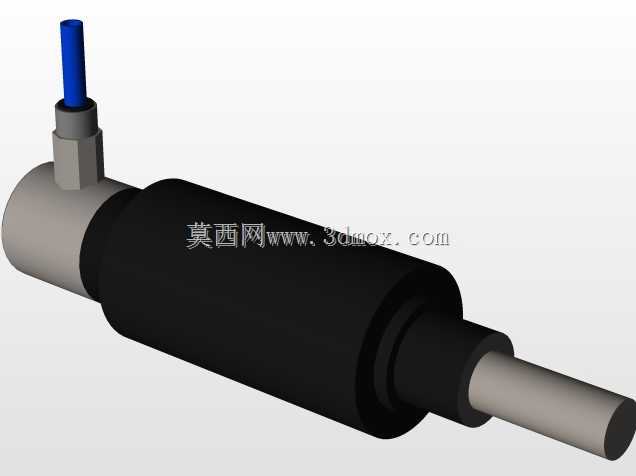

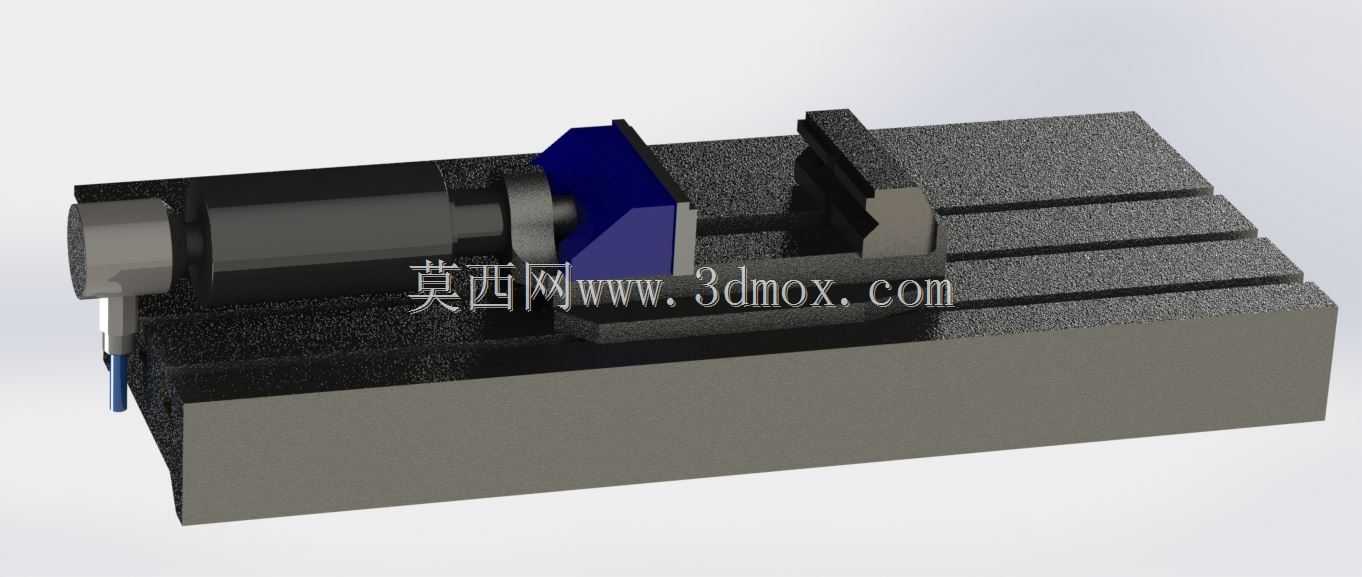

　　结构上，模型沿工作台长度方向布置，底部是一块较厚的基座，基座下方与机床台面接触，上方承担固定钳体、活动钳体和气缸的安装。固定钳口位于靠近加工区域的一端，活动钳口由气缸推动沿直线方向进给。气缸横向布置在虎钳后侧，活塞杆通过连接块与活动钳体相连，推力轴线尽量贴近钳口受力区域，以减少偏载和扭转。钳口夹持面采用平直挡边形式，能够适应规则毛坯的侧面定位；若加工异形件，也可以在钳口上增加软爪、定位块或仿形垫块。

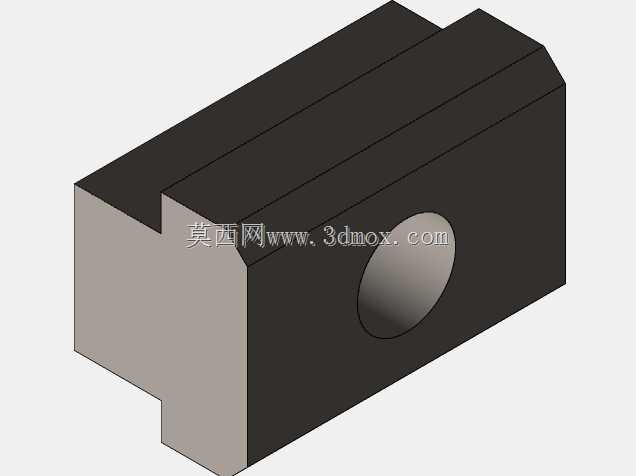

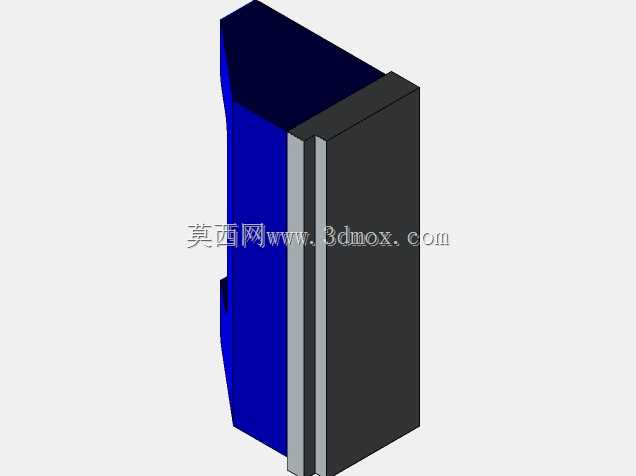

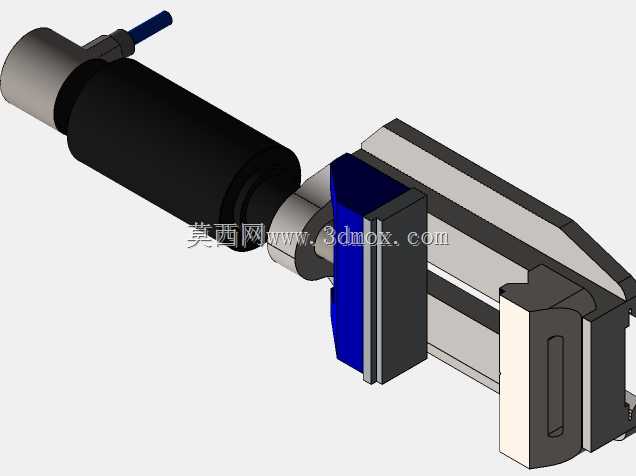

　　设计思路上，这套结构强调改装可行性和装配边界。气缸不是孤立悬挂在钳体外侧，而是通过支架、连接座和活动滑块形成连续传力路径。活动部分需要在基座导轨面上保持稳定滑移，因此钳体底部与基座之间应有足够接触面积，避免夹紧时出现翘起或侧向摆动。固定钳体与基座之间需要可靠限位，承受工件反作用力；气缸端则要保留安装、调节和管路接入空间。模型中蓝色部件可理解为气缸端盖或连接支架区域，其外形与黑色缸体、金属活塞杆形成明确的功能分区，便于在三维环境中检查干涉、拆装顺序和气路走向。

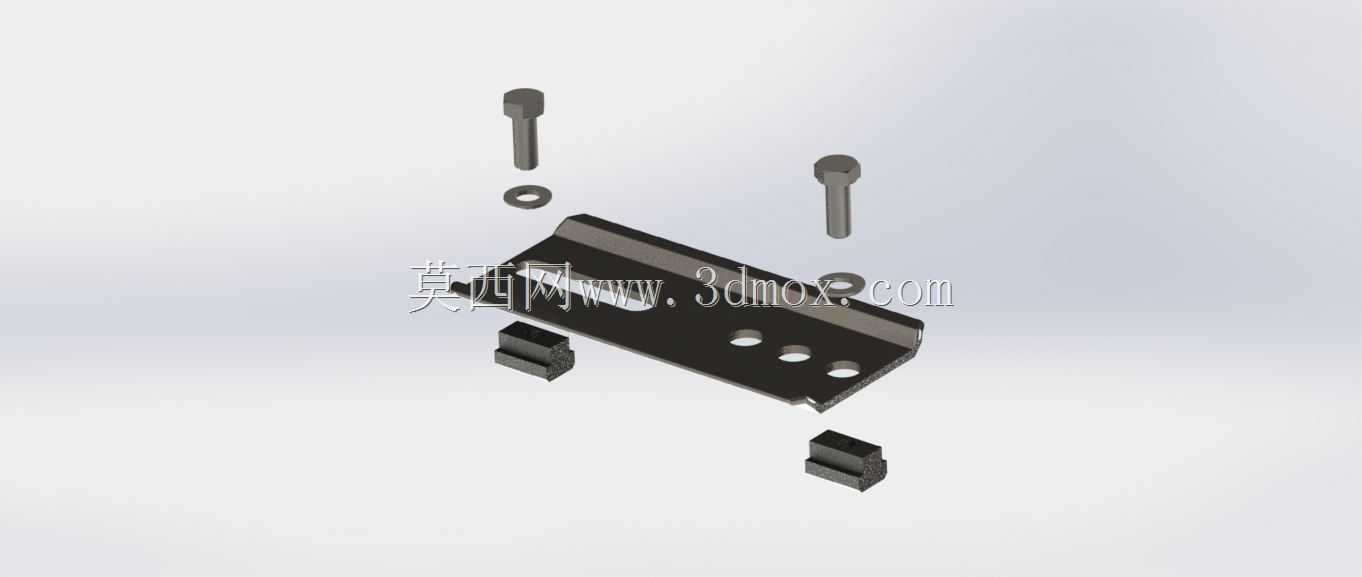

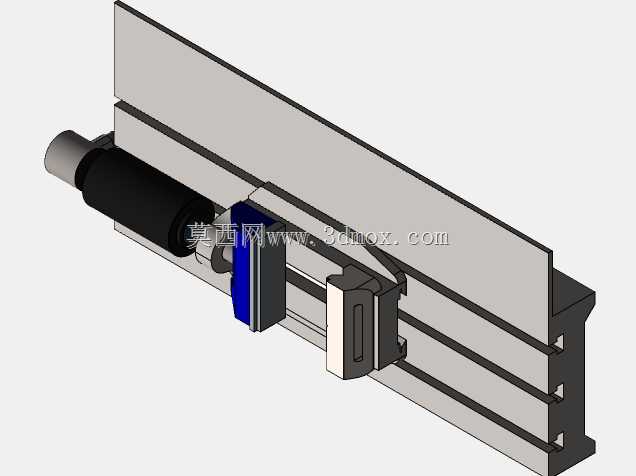

　　外形尺寸与安装边界需要结合机床工作台综合考虑。虎钳整体呈长条形布局，长度方向占用工作台较多空间，宽度方向相对紧凑，适合沿T型槽方向安装。基座底面应保持平整，并通过压板、T型螺栓或内六角紧固件固定在工作台上。安装时要确认钳口顶面与主轴刀具行程之间的高度关系，避免刀具或刀柄在下行加工时碰到气缸、阀块或管路。气缸尾部需要预留气管接头和插拔空间，侧向也要留出手动换向阀或脚踏阀连接的操作位置。若机床工作台空间有限，应优先检查缸体后端到工作台边缘的距离，以及活动钳口全开时工件放入和取出的开口量。

　　在功能特性方面，气动虎钳的夹紧力由气源压力、气缸活塞面积和机构摩擦共同决定。实际使用时需要根据工件材质调整供气压力，铝合金、铜件等软材料不宜使用过高夹紧力，钢件或粗加工坯料则需要确认钳口摩擦力和气缸推力是否足够。为了防止突然失压导致工件松动，工程布置中通常会在气路中考虑保压、节流调节和方向控制；模型虽然重点展示机械结构，但气缸轴向位置、接头空间和钳体运动关系已经为后续气路设计提供了基础。

　　从建模角度看，该结构把基座、固定钳口、活动钳口、气缸、活塞杆、连接块和安装附件分层表达，能够清楚展示夹具从动力输入到夹紧输出的传力链。基座厚重，用于吸收加工振动；钳口高出基座，形成工件定位面；气缸水平后置，减少对加工区的干涉；活动部件沿固定方向移动，保证夹紧动作简单直接。整体造型没有复杂曲面，重点在装配关系、受力路径和安装空间，这也是机床夹具设计中最需要优先确认的内容。

　　在机床改造项目中，这类气动虎钳通常还要配合定位键、挡料块、行程限位和气源处理件使用。定位键可嵌入工作台T型槽，帮助钳体与机床进给方向保持平行；挡料块用于限制工件推入深度，提高重复装夹一致性；气源处理件则负责过滤、调压和油雾控制。三维模型可用于检查这些附件是否与基座、钳口和气缸发生空间冲突，也可以在设计专用软爪时直接引用钳口安装面和螺钉位置。

　　总体来看，ECOPOS 100-P气动虎钳是一套典型的机加工夹紧工装，结构逻辑清晰，动力来源明确，适合小件批量加工、数控铣床改装以及气动夹具教学分析。它的工程重点集中在工作台固定、钳口平行度、气缸推力轴线、活动部件导向和气管布置边界上，能够为夹具选型、结构建模和工位自动化改造提供直观参考。
