桌面式小型手动进给迷你台钻结构

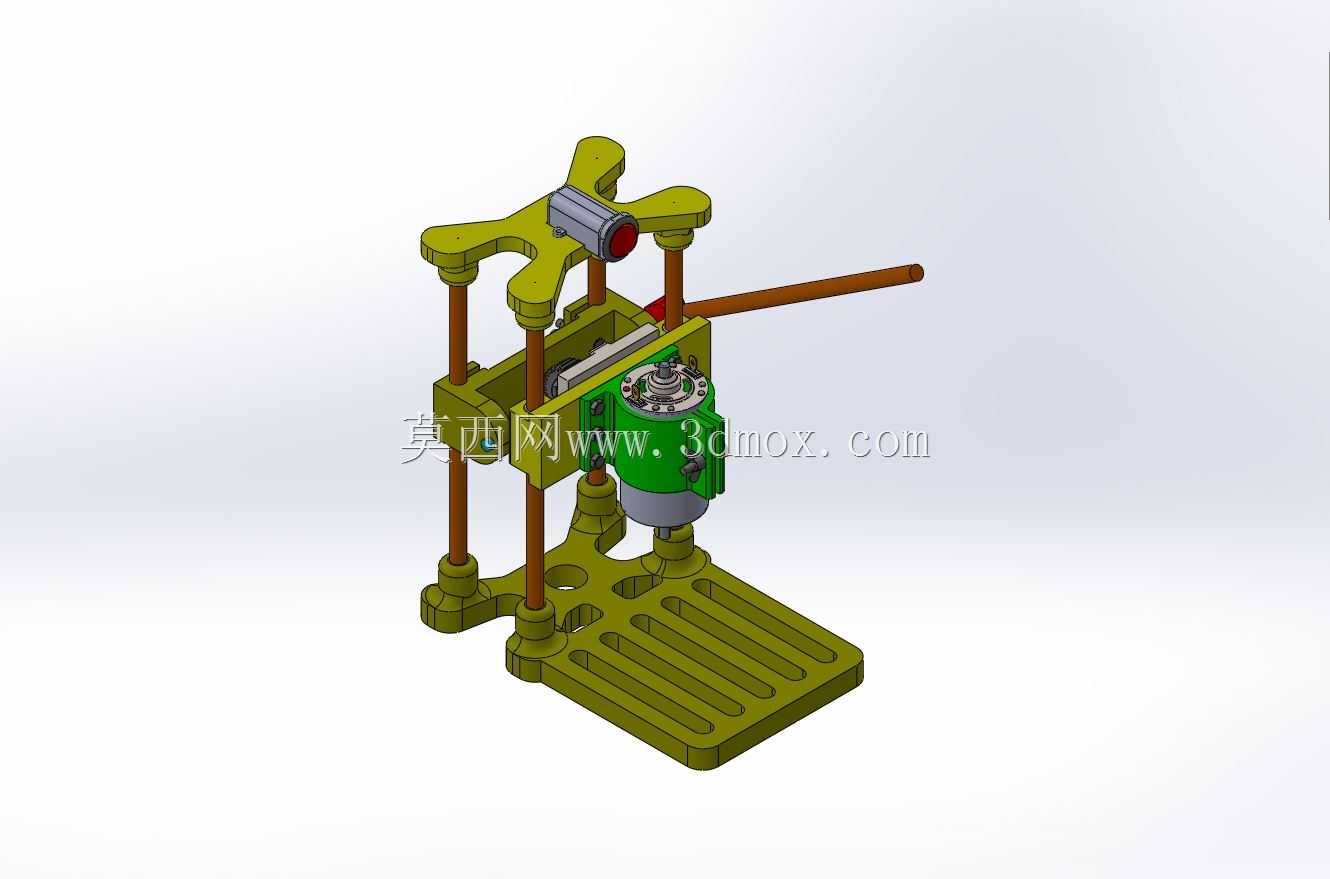

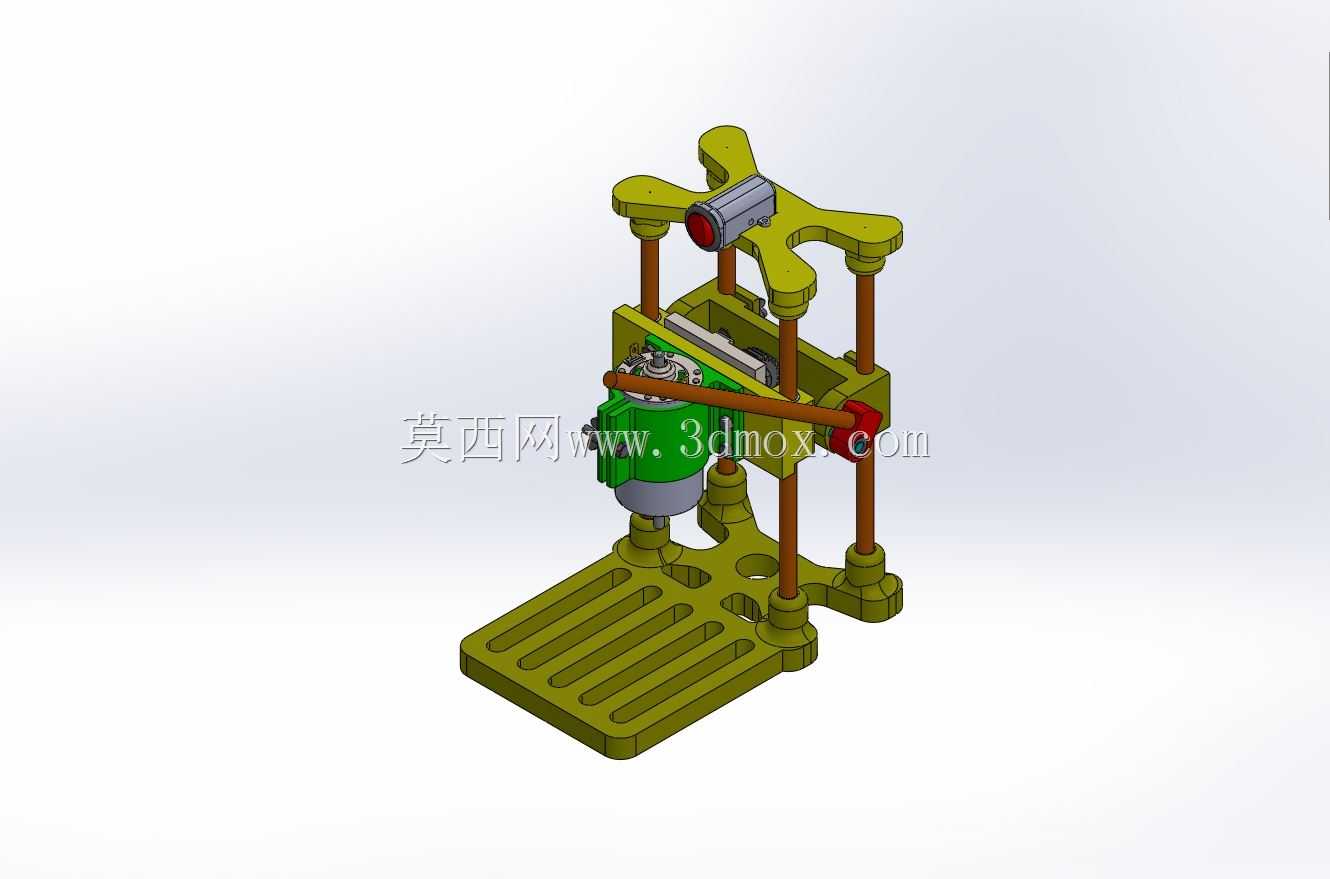

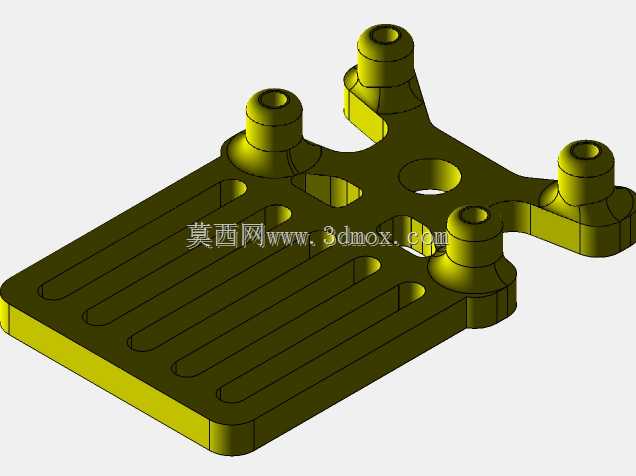

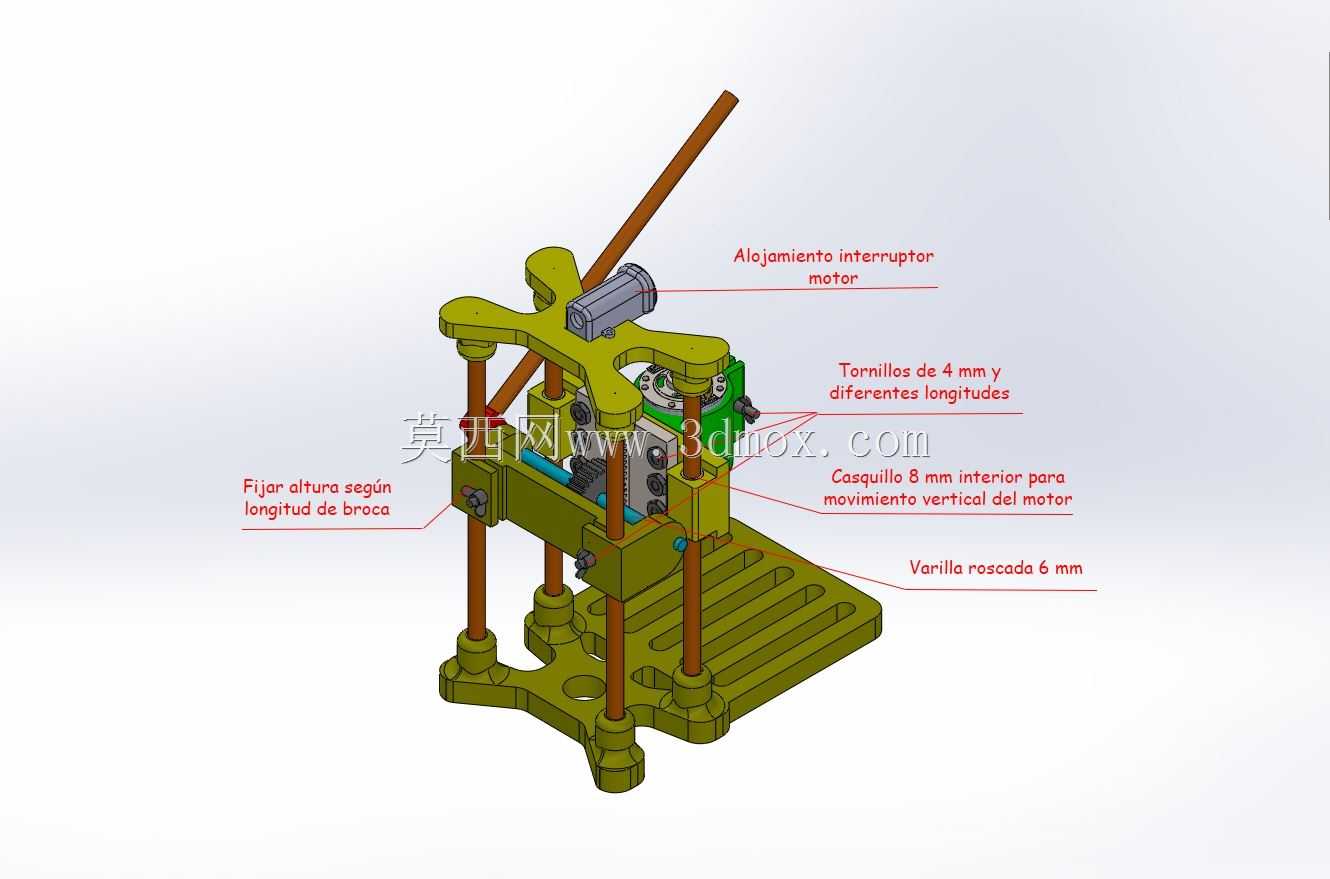

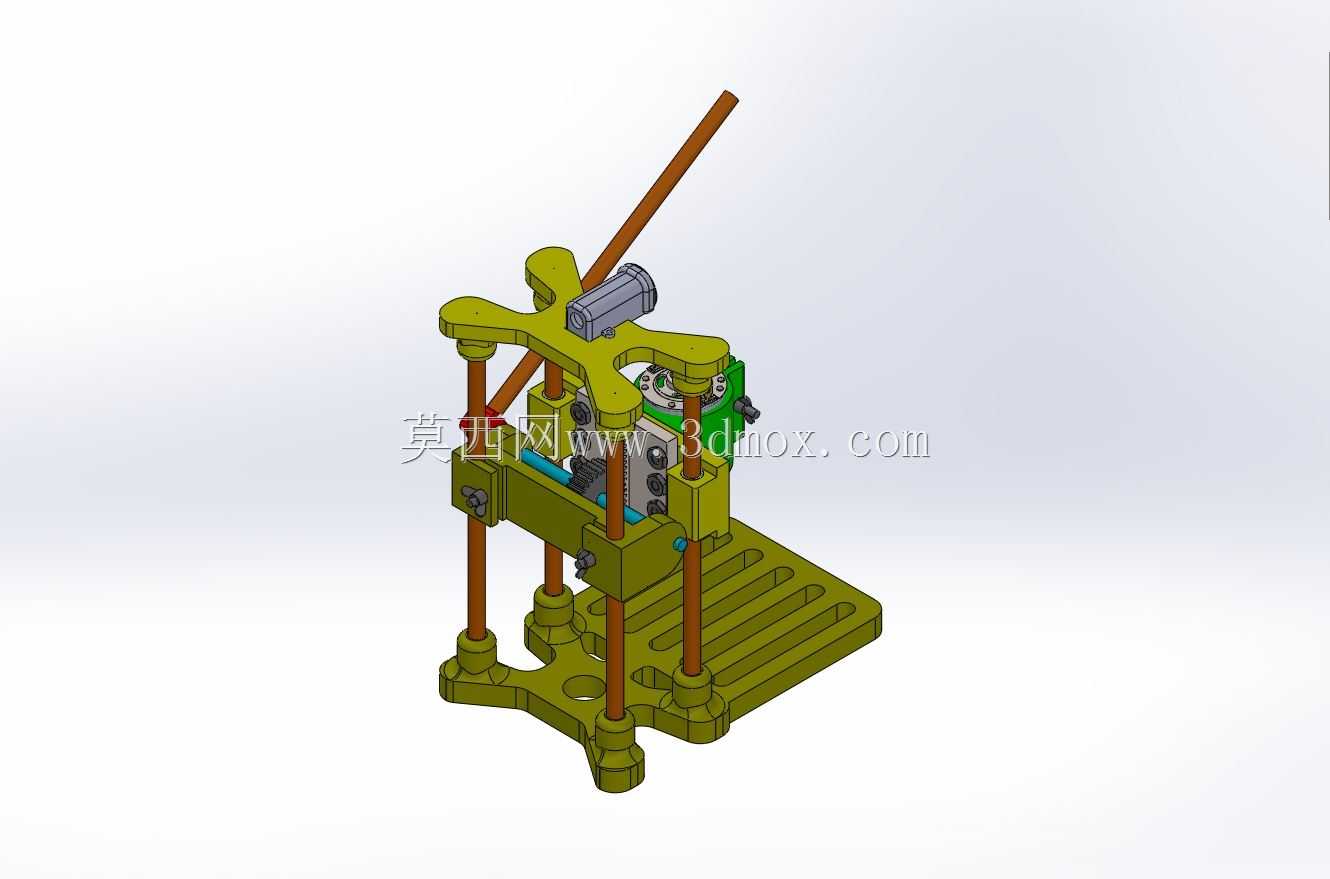

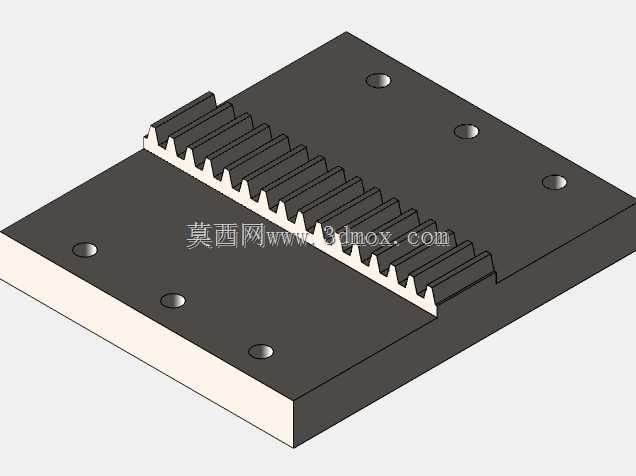

　　这套小型钻孔装置面向桌面级精密加工作业场景，常见于手工试制工位、电子装配小作坊、院校创客实训空间、模型制作工坊以及小型五金修配环节，用来对薄金属板、工程塑料件、木质样板、亚克力板材、3D打印成型件完成小直径孔位加工。区别于工业级重型台钻，它的整体布局围绕有限桌面空间展开，底座采用带多条平行减重槽的平板结构，既承担工件承载功能，也可通过槽位安装平口钳、定位挡块或者简易压紧夹具，槽体走向与钻削主轴进给方向保持垂直，方便工件在X向快速找正。底座四角设置立柱安装座，四根圆柱形导柱呈矩形分布垂直向上固定，导柱顶端连接上横梁架，横梁中部预留动力单元安装位，这种四柱导向框架相比单立柱悬臂结构，能有效抑制钻削过程中主轴套筒的侧向摆动，

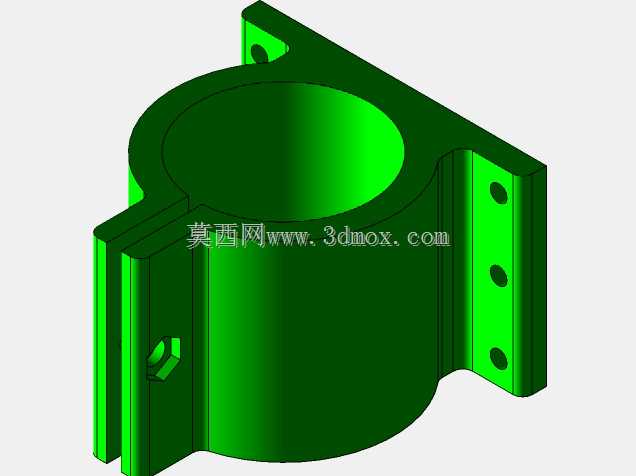

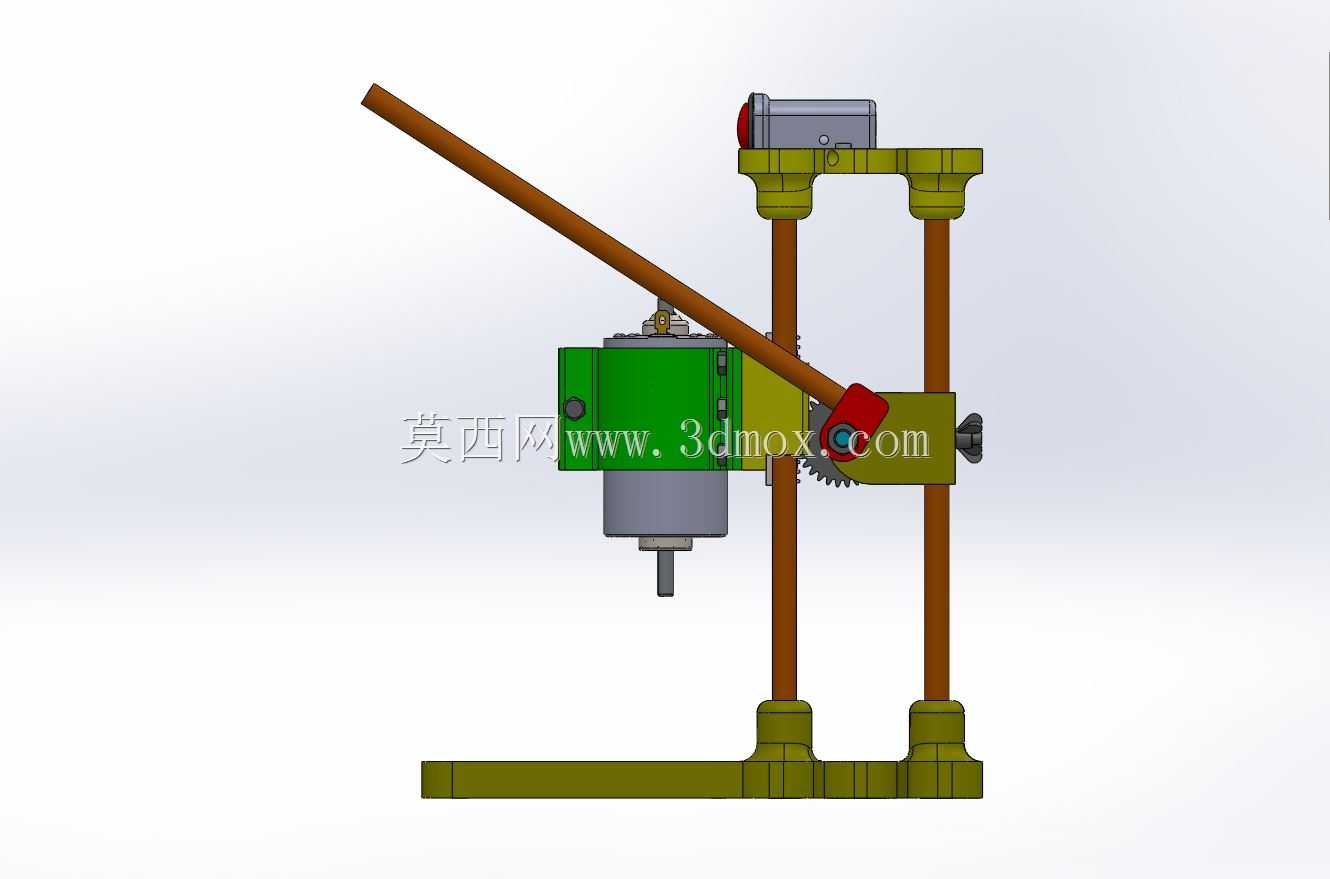

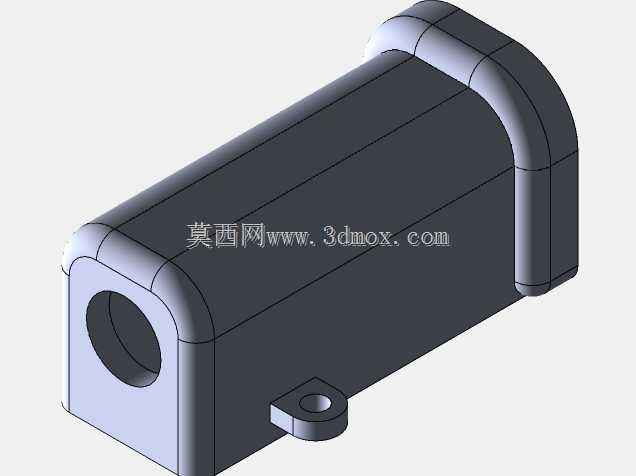

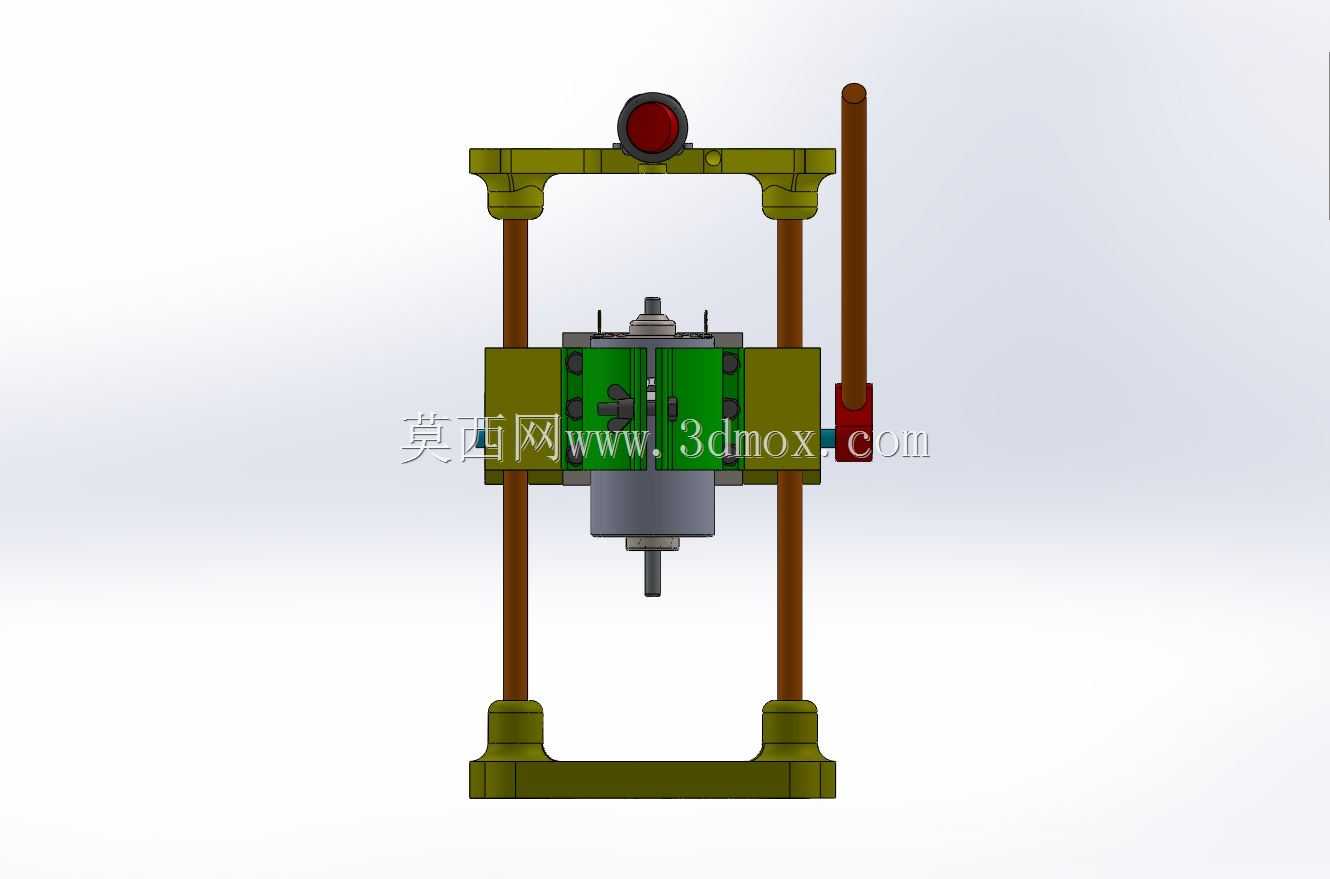

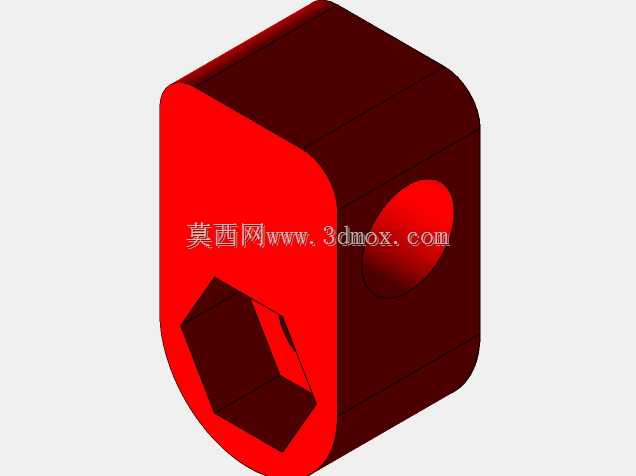

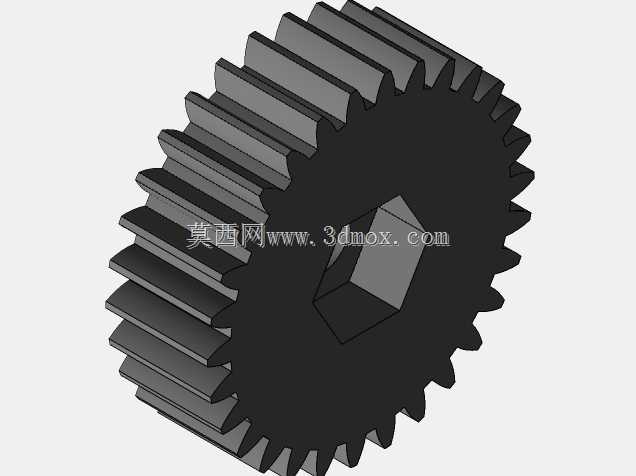

　　在小直径钻头高速切削时，可降低钻头因径向跳动产生的崩刃、孔位偏斜风险。滑动工作部套在四根导柱上，沿导柱做上下直线进给运动，滑动架侧面延伸出横向操作杆，作业时下压操作杆即可带动安装在滑动架上的动力钻体向下进给，松开后依靠配套弹性回位元件使滑动架抬升复位，操作力臂经过加长设计，操作者在工位前坐姿状态下即可单手控制进给量，针对0.5毫米至6毫米区间的小钻头，能通过手部触感控制进给压力，避免硬材质钻孔时推力过大造成钻头折断。动力单元采用紧凑式手持电钻改造集成方案，钻体通过环抱式夹具固定在滑动架中部，夹具预留锁紧调节空间，可适配不同外径的常规小型电钻，主轴轴线与底座工作面保持严格垂直，装配时通过导柱两端定位面的加工精度保证垂直度，

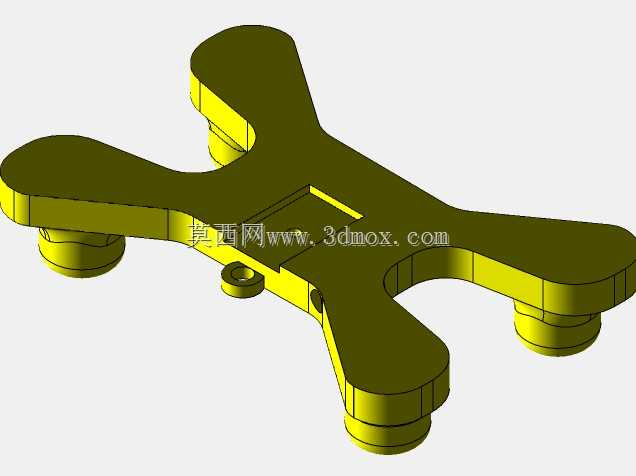

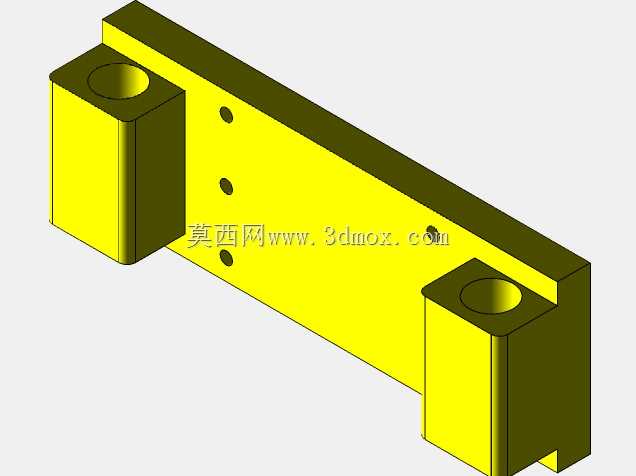

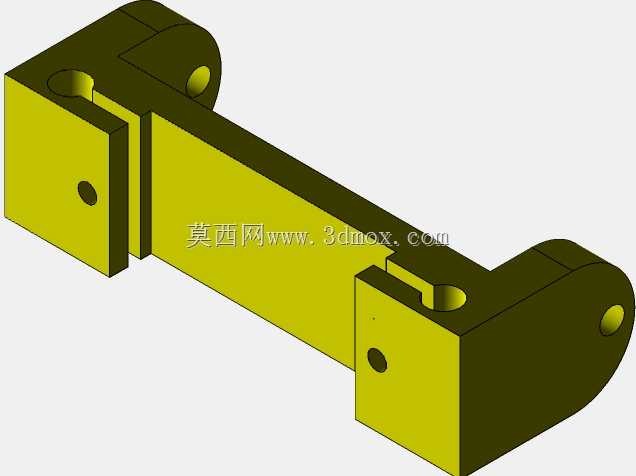

　　钻夹头朝下布置，工件放置在底座平面后，钻头旋转轴线垂直指向工件加工面。从安装边界来看，整机占地面积控制在普通桌面可容纳范围内，底座长宽尺寸适配常规钳工工作台边角区域，四根导柱的高度决定了最大开合空间，滑动架处于上限位时，钻夹头端面到底座工作面的距离可满足一定厚度工件的装夹需求，针对厚度过大的工件，也可将工件直接放置在底座平面，依靠滑动架行程完成钻削。框架主体构件采用板材加工成型，顶部横梁做成异形分叉结构，在保证安装刚度的前提下削减多余材料，横梁上的弧形轮廓避开操作杆运动路径，防止进给动作中出现结构干涉。滑动架与导柱配合处设置导向衬套，衬套选用低摩擦耐磨材质，长期往复运动后磨损量可控，维护时仅需更换衬套即可恢复导向精度，

　　不必整体更换框架。底座的减重槽同时承担排屑作用，钻削产生的金属切屑、塑料碎屑可顺着槽体向侧边清扫，不会堆积在工件定位面上影响装夹平整度。在实际工序使用中，这类迷你台钻主要承担打定位中心孔、PCB板钻孔、小型铝件开孔、模型零件配钻孔这类轻负荷作业，不适合大直径钻头的厚钢件钻削，设计时刻意压低整机整体刚性冗余，换取轻量化与低成本，适配小批量多品种的柔性修配场景。结构建模过程中，所有运动部件都做了干涉校验：操作杆绕铰接点摆动的全行程范围内，与顶部横梁、导柱、钻体外壳均保留安全间隙，滑动架上下运动时，环抱夹具不会触碰四根导柱，钻夹头更换钻头的操作空间在滑动架上限位时完全敞开，操作者可以用钻夹头钥匙轻松松紧夹爪。底座的安装孔位预留了台钳固定点位，用户后期加装十字滑台时，也可直接利用底座槽位固定滑台基座，把手动进给台钻扩展为简易铣削装置，完成小零件的轻量铣槽、端面修磨作业。整机的受力路径清晰：钻削轴向力从钻头传递到钻体，再经环抱夹具传到滑动架，通过四个导向衬套分散到四根导柱，最终由导柱传递到底座座体，底座与工作台面接触后把切削力释放到工作台，整个传力路径没有薄弱的悬臂环节，这也是小型台钻保证小孔加工精度的核心结构逻辑。
