罗技MOMO力反馈赛车模拟方向盘结构

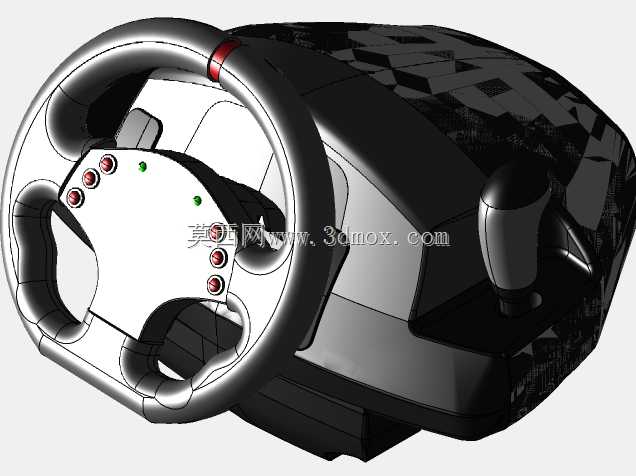

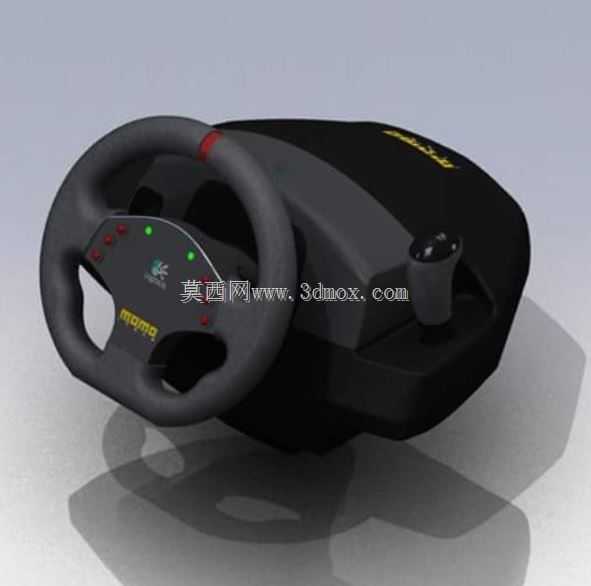

　　这套三维结构围绕桌面级赛车模拟驾驶输入装置展开，主体由方向盘轮圈、中央按键面板、转向主轴壳体、力反馈基座、台面夹持固定区以及右侧换挡杆组成，适用于驾驶培训演示、赛车游戏外设开发、人机交互方案验证和模拟座舱布局设计。建模时把操作者握持、转向、按键触达和基座固定作为核心约束，先确定方向盘中心高度、轮圈直径与基座前缘位置，再向内部布置转轴、支撑筋、电机安装腔和线束通道，使外观曲面与内部功能件保持一致。

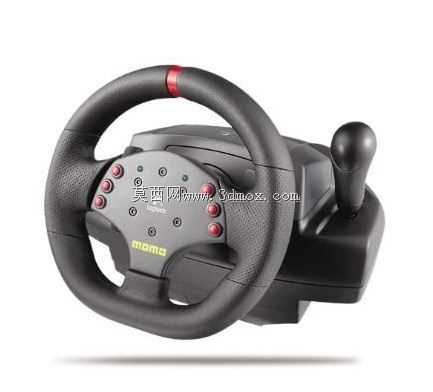

　　方向盘部分采用小直径运动化轮圈，轮缘截面接近圆形，便于双手在九点钟和三点钟方向稳定握持；上部红色标记用于快速识别转向中位，在连续回正和大角度转向时能够提供视觉参照。中央面板略微向驾驶员倾斜，按钮、指示灯和标识区域围绕转轴中心分布，既减少拇指移动距离，也避免转向时误触。面板背后预留了电子控制板、按键触点和指示灯安装空间，轮毂与轮辐之间设置过渡圆角，使握持区域和承载区域的受力路径更顺畅。

　　基座外形不是单纯的装饰壳体，而是按照力反馈装置的载荷传递来组织。方向盘转动产生的扭矩经主轴进入基座，内部需要容纳反馈电机、减速机构、角度检测元件和限位结构，因此壳体在主轴周围形成较厚的包覆区，并向后方逐步扩展成稳定箱体。底部与桌面接触的区域承担夹紧反力，前侧、后侧和下缘都需要保留夹具安装边界；在实际装配中，夹持块、锁紧旋钮或压板不能与方向盘下沿、换挡杆和桌面边缘发生干涉。模型对基座底面、背部开口和侧壁加强位置进行了表达，方便后续拆分上盖、底壳和内部支架。

　　右侧换挡杆布置在基座右上方，杆体高度和手柄位置偏向驾驶员右手自然落点，用于模拟序列式换挡操作。换挡杆周围保留手指活动空间，手柄顶部形态适合抓握，杆座与基座壳体连接区域需要承受反复推拉产生的侧向力矩，因此在结构设计上应与内部加强柱或壳体承力筋相连，而不是仅固定在薄外壳上。换挡杆与方向盘之间的距离需要兼顾转向动作和换挡动作，避免大幅度打方向时手部与杆体碰撞。

　　从使用场景看，这类设备通常安装在电脑桌、模拟驾驶支架或专用座舱台面上。方向盘中心应与驾驶员胸口和座椅中心线对齐，轮圈平面相对驾驶员略有倾角，基座后缘不能顶住腿部，下方还要给踏板、线缆和夹具留出空间。若用于多屏模拟舱，方向盘外径、基座长度和换挡杆高度会直接影响视野遮挡、仪表布置和扶手位置；若用于普通桌面，则需要重点校核台面厚度、夹持行程、线缆出口和基座底部防滑支撑。

　　结构细节上，轮圈、轮辐和中央轮毂构成主要手动承载件，表面包覆层可以在工程细化时拆分为软胶或皮革材质，内部保留刚性骨架。基座外壳采用多曲面过渡，前端收窄以给腿部和手腕留出空间，后部加宽以提高稳定性。壳体侧面的分模线、底部螺钉柱、内部肋板和散热开口都属于后续工程化需要关注的位置。力反馈电机工作时会把路面冲击、轮胎打滑和转向阻力反馈到轮圈，主轴支撑、齿轮啮合间隙和壳体刚度都会影响手感，因此模型中基座壁厚、轴承座区域和电机固定面应按反复扭转载荷校核。

　　按键与指示灯区域体现了驾驶模拟外设的交互逻辑：常用功能放在拇指可及范围，状态灯朝向驾驶员视线，面板文字符号与按钮位置对应。线缆宜从基座后部或底部引出，避免随方向盘转动产生拉扯。踏板组件虽然未在当前主体画面中完整展开，但在整套驾驶模拟系统中需要与方向盘基座协同布置，刹车、油门、离合的相对位置应依据脚跟支撑点和脚踝摆动范围确定。

　　该模型对外观比例、操作空间和安装边界的表达较完整，可用于外设产品结构评审、模拟座舱装配检查、宣传展示动画以及教学案例拆解。设计人员能够基于它继续细化内部电机、齿轮、电路板、夹具和橡胶垫等零件，也可以在不改动手部操作边界的前提下调整壳体造型、材质分色和按钮布局。
