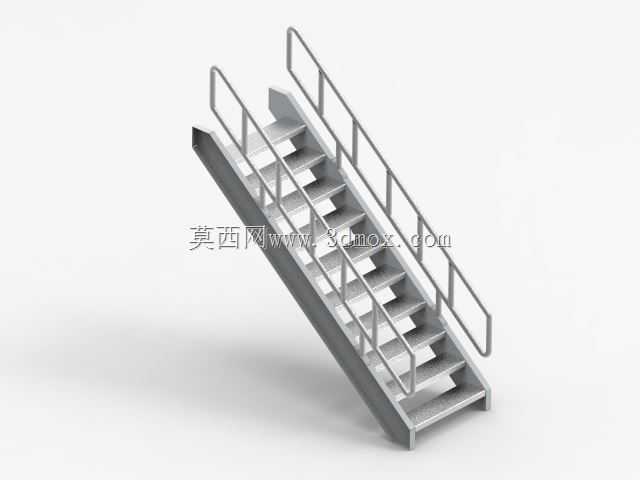

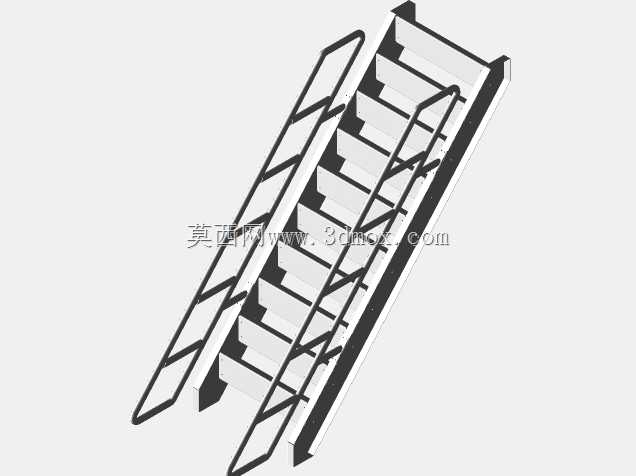

双侧扶手钢制斜向工业爬梯结构

　　该钢制斜梯主要用于工业厂房、设备平台、管廊夹层、仓储货架区以及检修通道中的固定高差连接。与现场临时搭设的直爬梯相比，斜向踏步结构更适合人员频繁上下，也便于携带小型工具、检测仪表或轻型维护物料通行。双侧连续扶手的设置使梯段在较窄通道内仍能提供稳定握持边界，适用于平台边缘、设备旁侧和建筑夹层之间的日常巡检、操作维护及应急疏散场景。

　　从结构组成看，梯段由两侧斜向主梁、多级踏步板、端部平台连接段以及双侧栏杆组成。主梁承担踏步传来的竖向荷载，并将荷载传递至上下两端的支撑基础；踏步采用金属板材成型，踏面具有明确的承载宽度和防滑边界，能够减少油污、粉尘环境下的打滑风险。扶手立柱沿梯段斜向等距布置，顶部圆管或型材形成连续握持线，侧面栏杆与立柱共同构成防护边界，避免人员在上下过程中偏离梯段。

　　建模时需要重点处理梯段倾角、踏步等高关系与扶手空间轨迹之间的协调。斜梯并非简单把平板台阶旋转放置，踏步必须保持水平，踏面深度和踢面高度需沿斜梁规律分布；两侧扶手则随梯段坡度延伸，并在上下端形成合理收头。若端部需要与钢平台或混凝土地坪连接，应在模型中预留连接板、地脚板或螺栓孔位置，使现场安装时能够通过焊接或紧固件完成固定。对于焊接结构，斜梁与踏步、立柱与扶手、端部连接板与主梁之间的交接处应体现连续焊缝或装配间隙，避免三维结构中出现杆件悬空、面体重叠或干涉。

　　外形尺寸方面，这类梯段的有效宽度应满足单人通行及检修携带工具的需要，过窄会降低舒适性，过宽则增加材料占用和平台开口面积。梯段总高度取决于上下平台高差，水平投影长度由坡度决定；工业钢梯通常在安全、占地和通行效率之间取折中坡度，坡度过陡会接近直梯的使用感受，坡度过缓则占用较长地面空间。踏步数量根据总升高和单级高度分配，各级高度应保持一致，避免人员形成步幅节奏后在端部出现高差突变。

　　安装边界上，梯段下端需要落在平整且具备承载能力的基础上，地脚板范围应避开地面排水沟、电缆桥架和管线接口；上端与平台连接时，需核对平台梁、铺板和护栏开口的位置，保证梯段入口与平台通行方向顺畅衔接。扶手在上下端不宜突然中断，应延伸至人员能够稳定握持的位置；若梯段旁存在转动设备、高温管道或车辆通道，还应在布置时保留检修安全距离。模型中可将梯梁、踏步、扶手、立柱、连接板分件表达，便于后续生成焊接件图、装配图和材料明细。

　　在实际工程应用中，这种钢梯既可作为独立通行构件，也可并入钢平台、设备机架或生产线维护通道整体设计。其结构逻辑清晰，承载路径直接，适合采用板材折弯、型材切割和焊接装配完成。通过三维建模，可以提前检查踏步与扶手的人机尺度、梯段与平台的连接关系、端部支撑位置以及现场运输吊装边界，从而减少施工图阶段的返工，并为后续强度校核、预制加工和现场安装提供可靠依据。
