本田CBR600RR摩托车后置牌照支架结构

　　这套后置安装结构面向大排量运动摩托车尾部改装场景，核心作用是在拆除原厂大面积后挡泥总成后，为后牌照、尾部反光标识以及后置转向灯提供合规且轻量化的安装载体，同时保留后轮甩水遮挡的基础防护能力，适配赛道日街道化改装、街跑风格尾部精简改造的实际使用需求。

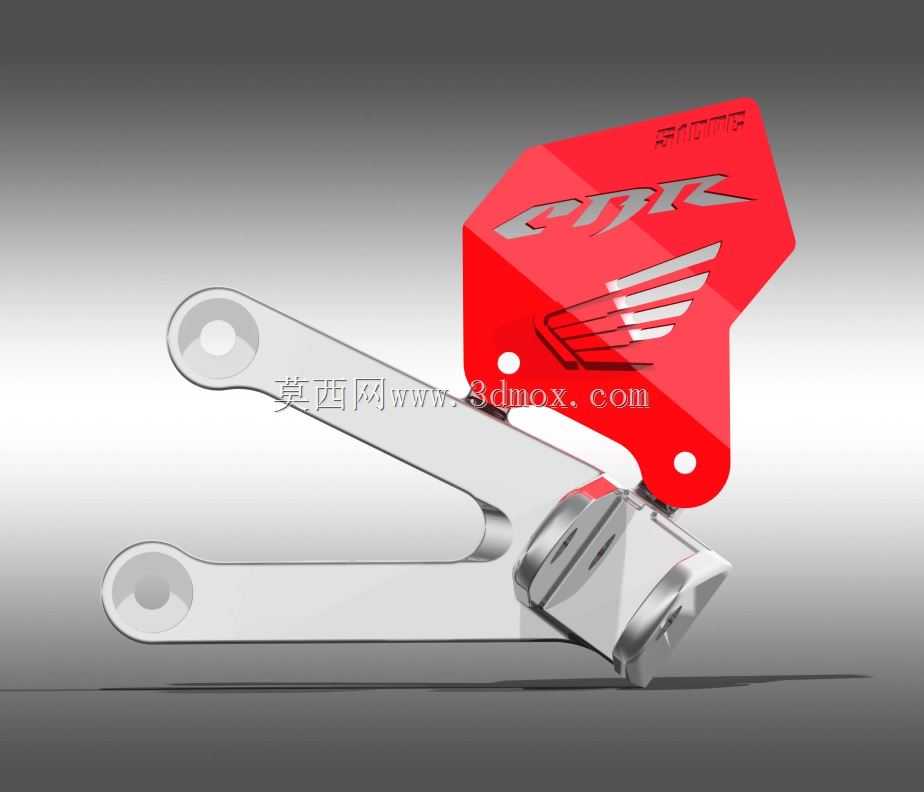

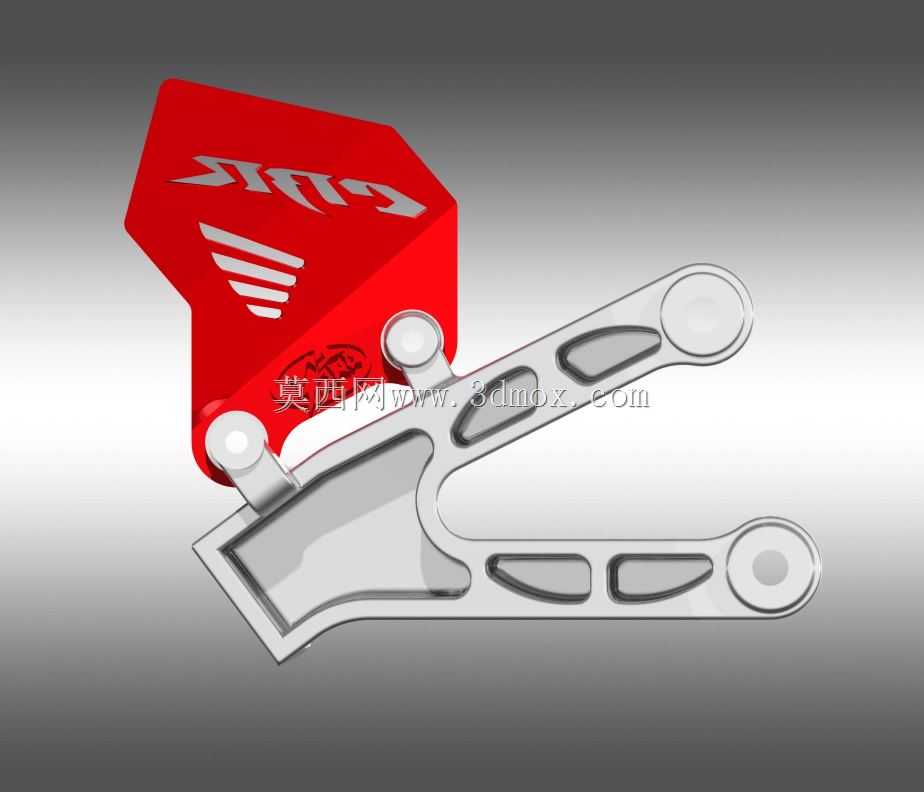

　　从实际装车边界来看，整套结构分为两个功能模块：红色异形护板构件与银色金属联动安装臂。金属安装臂采用双平行摆臂式构型，两端预留同轴圆形安装通孔，孔位间距严格匹配本田CBR600RR后摇臂上方的原车预留安装点，无需对后摇臂、副车架进行打孔焊接改造，安装时直接套用原车固定螺栓位即可完成定位，臂身厚度经过受力校核，日常行驶承受牌照风阻、路面颠簸振动时不会出现弯折形变，臂体中间的铰接转轴结构允许小幅度角度调节，适配不同身高骑手调整尾部护板的俯仰角度，避免护板与后轮、后链条发生运动干涉。

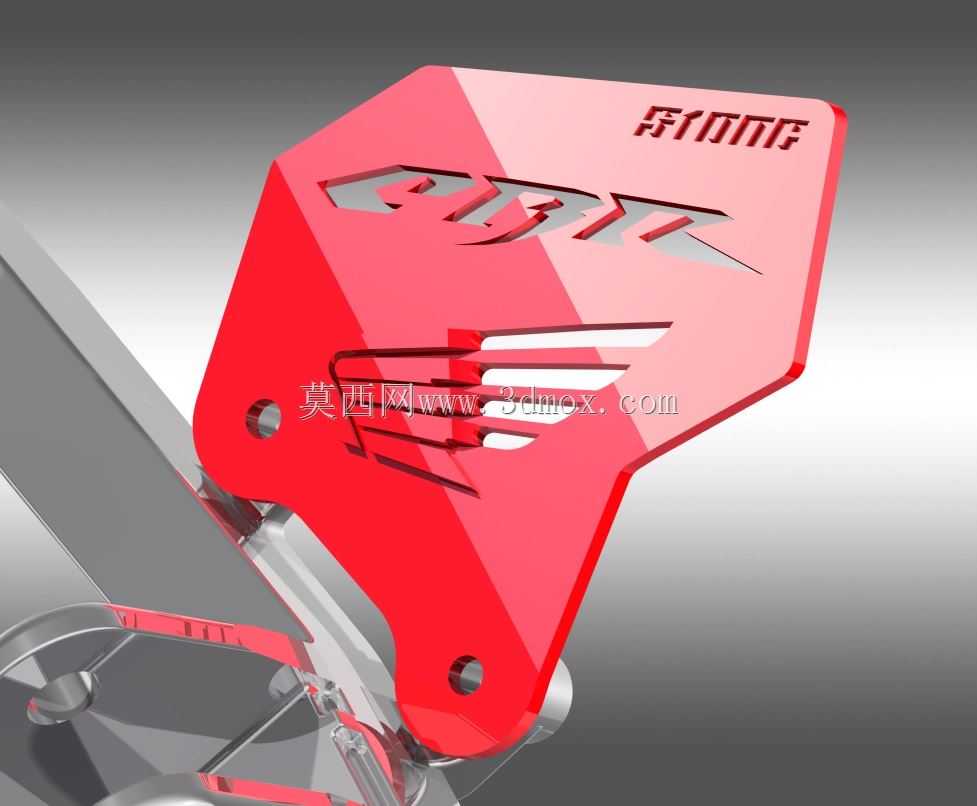

　　红色护板部分采用异形折线造型，上边缘做斜切收窄处理，贴合CBR车系尾部锐利的运动线条，护板表面预留品牌标识浮雕区域，下部集成三道横向导流槽，行驶时气流可顺着槽体快速导出，减少尾部乱流带来的高频振动；护板下部开设两个定位圆孔，分别用于固定牌照安装螺丝与后置示宽灯线束，护板与金属摆臂的连接位设置加厚衬套，避免金属与硬质护板直接接触产生异响。

　　设计过程中首先核对了CBR600RR原车尾部的安装点坐标：后副车架末端的两个固定孔横向间距、后摇臂转轴的中心高度、后轮最大跳动行程下的轮胎外轮廓边界，所有构件的摆放位置都避开了链条运转路径、后刹车油管走线区域，后轮在全压缩行程时，护板最低处与轮胎胎面仍保留足够安全间隙，满载颠簸工况下不会出现刮胎风险。金属摆臂的弯折角度经过反复调整，既保证护板安装后处于法规要求的牌照可视角度范围内，后方车辆在正常行驶视角下可完整识别牌照字符，又不会过度向外突出影响摩托车倾角极限，车辆压弯时支架不会先于脚踏、排气管接触地面。

　　材质选型层面，金属臂可采用6061铝合金数控铣削加工，表面做阳极氧化处理，兼顾防锈能力与结构强度，整体重量远低于原厂钢制后挡泥支架；红色护板可选用ABS注塑或者碳纤维板材切割，红色涂装与本田CBR车系的经典红黑配色呼应，护板边缘做圆角钝化处理，没有尖锐凸起，符合道路车辆外部凸出物的安全要求。线束走向沿着金属摆臂内侧预留的走线槽布置，用扎带固定后不会裸露在外，避免后轮卷起的碎石击打线束造成破损，铰接位置的转轴采用不锈钢螺栓配合尼龙衬套，长期使用不会出现锈蚀卡滞，调节角度时阻尼均匀，锁紧后不会出现松动移位。

　　整套结构在建模时完成了装配干涉检查，所有螺栓孔位同轴度误差控制在装配允许范围内，改装人员装车时不需要额外修磨孔位，按照原车螺丝扭矩紧固即可完成部署，既满足摩托车尾部轻量化精简的改装需求，也兼顾了日常道路行驶的合规性与耐用性。
