安卓吉祥物公仔注塑摆件结构设计

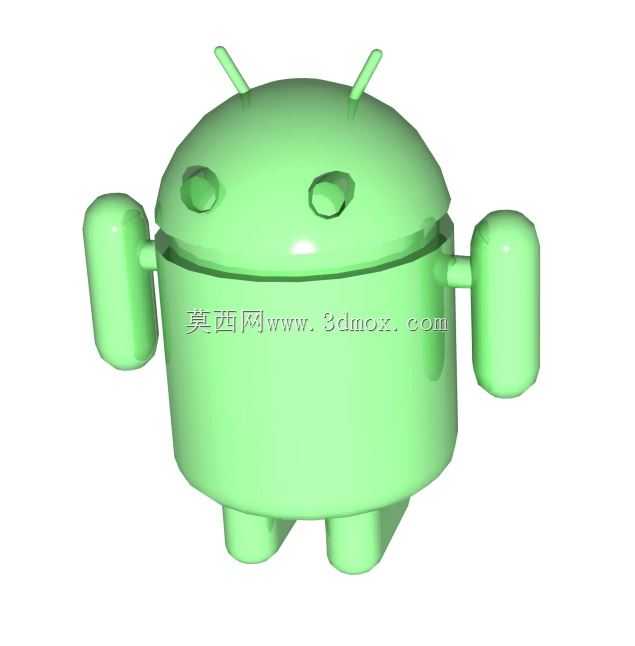

　　该造型围绕安卓系统标志性绿色机器人形象展开，属于通讯数码领域IP衍生摆件的实体化结构设计，整体采用圆润无锐角的卡通化语言，头部为半球形穹顶，躯干为带拔模斜度的桶状腔体，两侧伸出圆柱状手臂，底部保留两根短粗支撑腿，头顶两根细圆柱天线强化识别特征。建模阶段优先考虑注塑脱模可行性：所有外露棱边均做R2~R5不等的圆角过渡，头部与躯干之间设置一圈水平分型缝，既还原原版形象的分体视觉层次，也可直接作为模具主分型面使用；手臂、天线、腿部这些侧向伸出特征，在模具方案中对应侧向滑块抽芯，避免强行沿开模方向拉出造成侧壁拉伤。躯干腔体设计为薄壁壳件，内壁按均匀壁厚原则布置，壁厚控制在1.8~2.2mm区间，防止厚壁处产生缩痕；头部穹顶属于深腔壳件，

　　顶部内表面预留足够脱模斜度，外表面高光处理以呈现光滑塑胶质感。眼部为两个内凹圆形沉台，实际量产中可做成凹位填色、丝印或者独立嵌件三种工艺路线，建模时沉台深度控制在0.5mm左右，既保证填色油墨附着边界清晰，又不会因凹陷过深形成明显阴影死角。从使用场景看，这类公仔摆件多用于数码门店展台装饰、通讯品牌周边礼品、桌面文创陈列，因此底部支撑腿的着地面积经过加宽处理，两腿间距与躯干直径匹配，整机重心落在躯干中轴线上，静置摆放时抗倾覆能力满足日常桌面触碰要求；若需要叠加防滑功能，可在腿底平面预留浅槽粘贴橡胶脚垫，槽深0.3mm不影响外观面。外形边界方面，整体高度方向天线顶端到脚底约为躯干直径的1.4倍，左右手臂外端总宽略大于头部直径，

　　前后厚度则以躯干桶径为准，包装排布时可按长宽接近1:1、高度为主尺寸的立方体空间估算内托槽位。装配思路上，头部与躯干可采用超声波焊接或者卡扣连接两种方案：若做卡扣，需在躯干上口内侧均匀布置3~4处弹性扣位，扣合量0.4~0.6mm，头部下沿对应设置挡边，装配后外观面仅露出一圈均匀分割线；若采用超声波焊接，则在躯干上口设计三角形焊线，焊线高度0.3mm，焊接后分割线缝隙均匀且无外露胶丝。手臂与躯干为一体化建模时，需注意手臂圆柱与躯干侧壁相交处做渐变圆角过渡，避免局部壁厚堆积；若做成可动手臂，则在躯干侧壁预留转轴孔，手臂根部设计带阻尼的圆柱销轴，销轴与孔采用小过盈配合实现任意角度悬停。天线属于细长凸起特征，

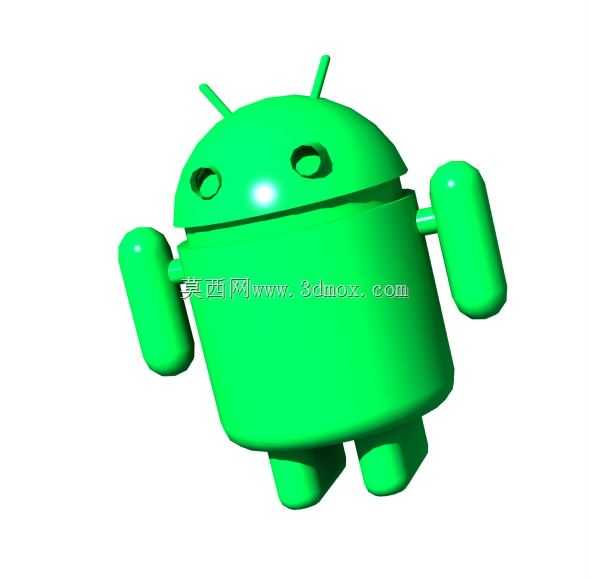

　　根部做加大圆角并局部增加壁厚补强，防止搬运或跌落时从根部断裂；腿部与躯干底部衔接处同样做圆弧过渡，避免应力集中。渲染材质选用高光浅绿色ABS质感，表面无纹理，突出塑胶公仔的光洁视觉效果；结构校核重点关注薄壁件填充流程，熔体从躯干底部进胶后沿腔体向上充填至头部，再经侧向滑块充填手臂与天线，细长天线末端需保证排气顺畅，可在滑块分型面开设0.02mm深排气槽，避免短射。整体建模过程中所有特征参数化关联，修改躯干直径时手臂、腿部、天线的位置与比例可同步更新，方便后续衍生不同尺寸规格的公仔摆件，适配从小号钥匙扣挂件到大号门店展示模型的多尺度需求。
