塞斯纳172飞行模拟器座舱结构设计

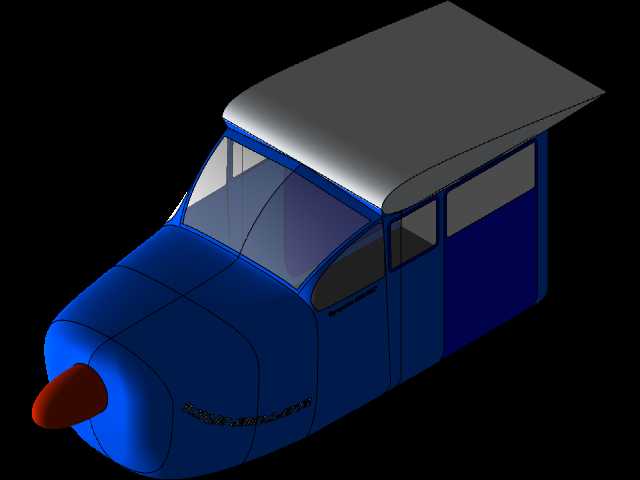

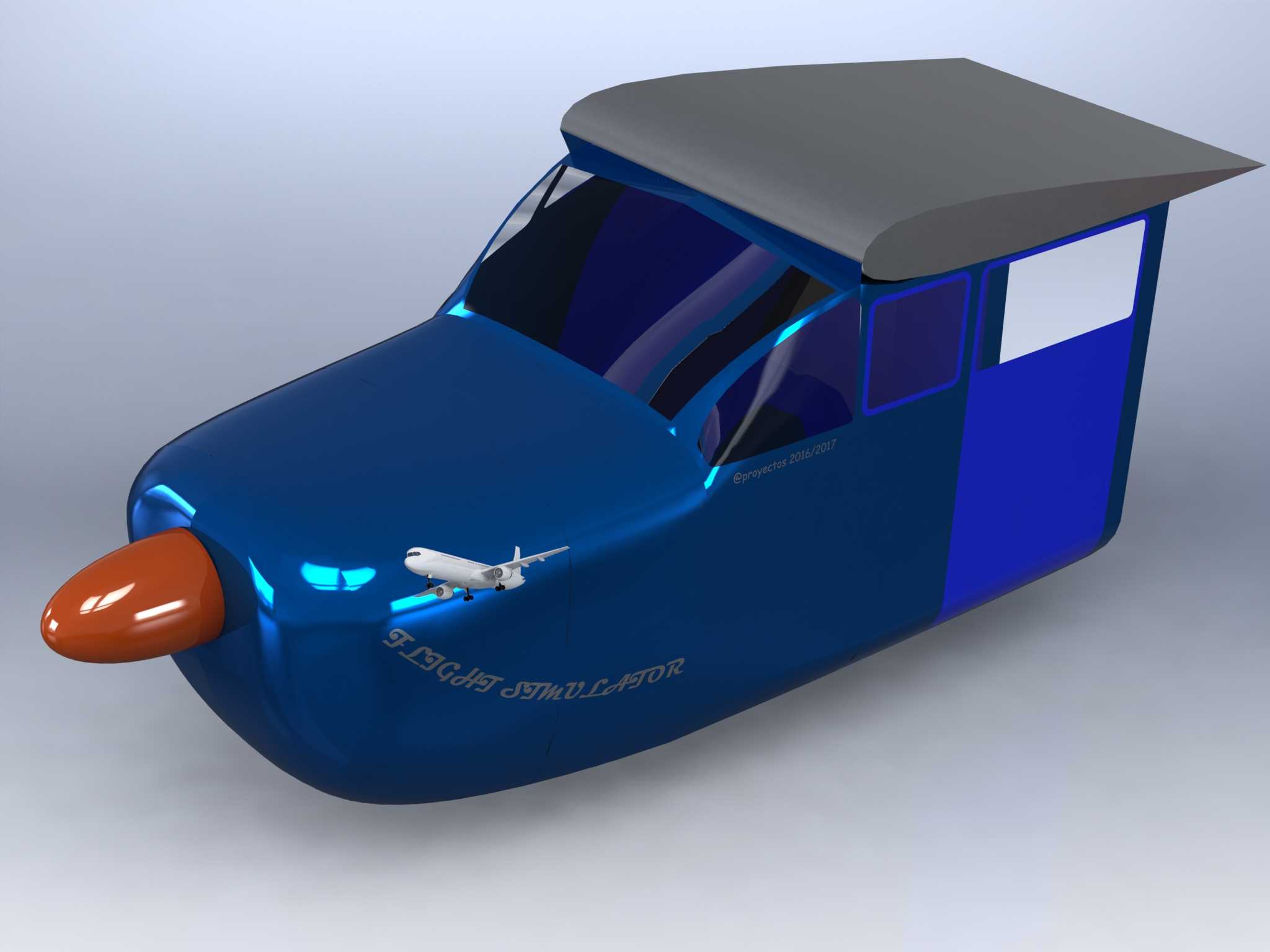

这款塞斯纳172飞行模拟器座舱的三维结构设计，核心服务于通用航空飞行员初始训练、飞行程序熟练度保持以及航空科普体验场景，可替代真机完成大量地面训练科目，降低真机训练的燃油损耗与运维成本，同时规避新手操作带来的安全风险。从实际使用需求出发，设计过程中首先还原了塞斯纳172真机座舱的人机工程布局，座舱前部的机头造型段按照真机气动外形做等比例缩放，保证外部视觉仿真的沉浸感，前部突出的空速管结构也做了细节还原，可配套视觉系统完成飞行状态的视觉反馈匹配。座舱主体采用半封闭舱室结构，侧面设置多扇观察窗，既可以满足训练时的侧方视野模拟需求，也方便教员从外部观察学员操作状态，舱体顶部做了圆弧过渡处理，匹配真机的座舱盖外形轮廓，避免直角结构带来的视觉违和感。在安装边界设计上，座舱整体的长宽尺寸适配常规训练教室的场地摆放要求，底部预留了标准的设备安装接口，可直接固定在模拟飞行平台的运动基座上，不需要额外做结构改装。舱体内部的操作空间按照真机1:1比例还原，保证学员在模拟训练时形成的操作肌肉记忆可以直接迁移到真机操作中，侧壁预留了仪表、操纵杆、油门台的安装点位，所有安装孔位的位置精度控制在合理公差范围内，方便后续航电设备、操纵机构的快速装配。设计时还考虑了日常维护的便利性，座舱侧部的蒙皮采用可快拆的结构设计，不需要整体拆解舱体就可以完成内部线路检修、设备更换作业，舱体内部预留了走线槽空间，可规整布置航电线路、传感线路，避免线路杂乱带来的干扰风险。从结构强度角度，座舱主体框架采用薄壁加筋的结构设计，在保证整体刚度满足日常使用、人员倚靠受力需求的前提下，尽可能降低舱体自重，减少运动基座的负载压力，前部机头段采用曲面一体化成型思路，减少拼接缝隙带来的外观瑕疵，同时降低装配工作量。座舱前部的风挡区域做了倾斜角度匹配，和真机的风挡视角保持一致，配套视景系统时可以获得和真机接近的视野感受，侧窗的尺寸、位置也完全参照真机布局，保证侧方观察地标、模拟起降操作时的视野真实性。
