蓝牙控制四足仿生机器狗结构设计

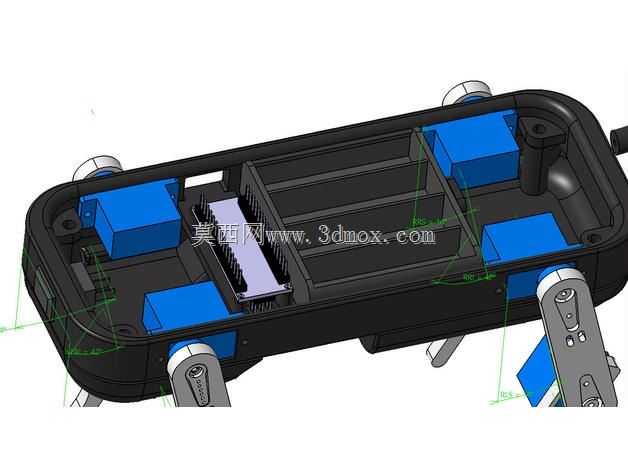

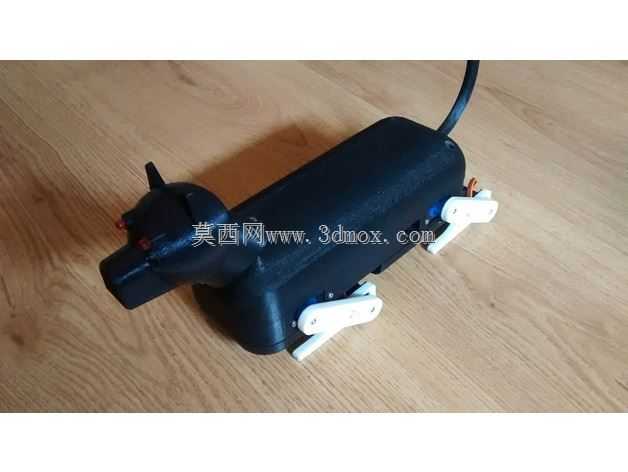

　　这套四足仿生机器狗的结构方案围绕小型桌面级教育与创客验证场景展开，整机采用躯干一体化外壳加四条独立摆动腿的布局，躯干主体为近似长方体的封闭舱体，前端收窄塑造成犬类头部轮廓，顶部预留两枚红色指示灯的安装位模拟眼部，后端伸出一根弧形弯管作为尾巴，既还原仿生形态，也可在调试时作为手持搬运的施力点。躯干舱内部需要容纳控制板、蓝牙通讯模块、八台舵机的走线以及电池仓，设计时将舱体内壁留出足够的布线槽和扎带固定柱，避免腿部摆动过程中导线与运动件发生摩擦干涉。

　　腿部采用每腿两自由度的串联连杆构型，前后共四条腿，合计八个舵机驱动，髋关节负责腿的前后摆转，膝关节负责小腿的屈伸抬落。腿部构件以平板式连杆为主，大腿与小腿之间通过舵盘和螺钉紧固，关节转动轴线保持水平且相互平行，保证足端轨迹在矢状面内可控。足端设计为小块平底接触件，着地时提供稳定支撑，抬腿高度通过膝关节摆角限制，避免脚尖剐蹭地面。整机站立时四条腿外撇角度很小，重心投影落在四足围成的支撑多边形内部，静止状态下不需要持续大扭矩维持姿态，有利于降低舵机发热和电池消耗。

　　从安装边界看，躯干外壳与腿部舵机之间通过支架连接，支架上的孔位需要与舵机法兰、外壳侧壁的安装柱严格对齐；装配时先固定髋关节舵机，再连接大腿连杆，最后装入膝关节舵机和小腿件，逐级检查转动是否顺畅。腿部处于最大前摆和最大后摆位置时，小腿与躯干下缘、相邻腿之间都要保留间隙，尤其对角步态运动时，前腿后摆与后腿前摆可能在躯干下方交汇，连杆长度和关节限位必须在此处做干涉校核。尾巴弯管从躯干后上方伸出，其根部固定座要避开后腿髋关节的摆动范围，头部指示灯开孔则与内部电路板灯位对应。

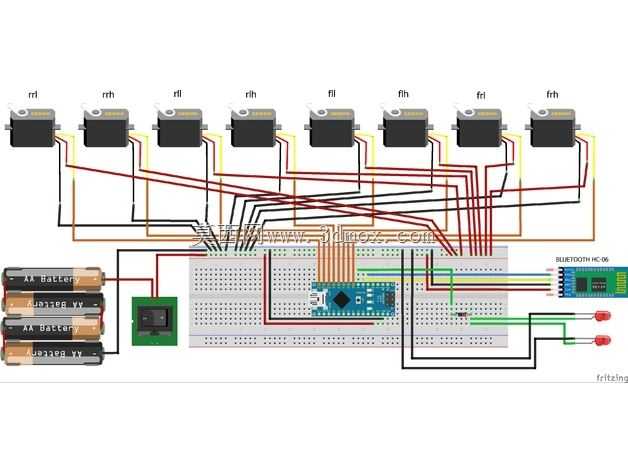

　　控制层面以Arduino Nano作为主控，蓝牙HC-06模块负责接收遥控指令，电池经开关接入系统，面板上布置LED开关和状态指示灯。前进、后退、左转、右转通过调整四腿相位和摆幅实现：前进时对角腿交替支撑与摆动，后退将摆动相位反向，转向则通过两侧腿的步长差完成；趴下、坐下和打招呼一类动作，本质是控制膝关节与髋关节到达预设角度组，使躯干高度下降或单腿抬起。结构设计需要为这些动作预留关节转角，例如坐下时后腿折叠、躯干下沉，小腿与腹部之间不能发生硬碰撞；打招呼时前腿抬起，髋关节扭矩和连接件强度要承受单侧前腿离地带来的偏载。

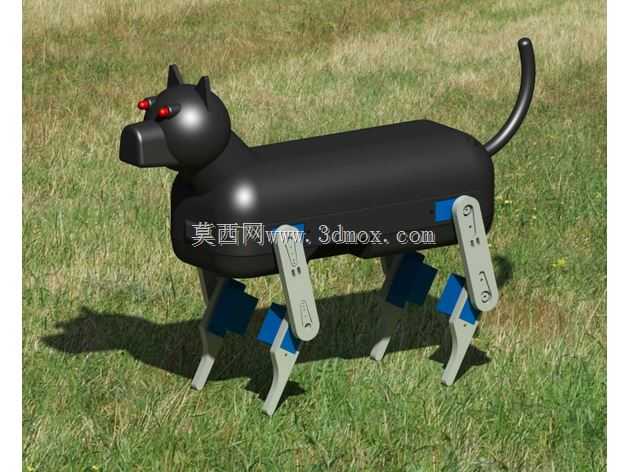

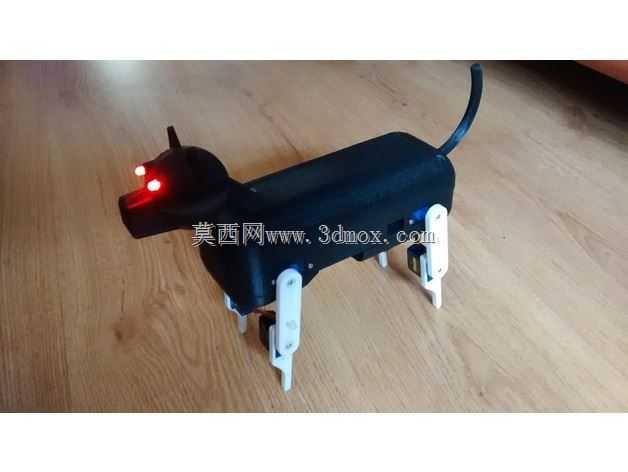

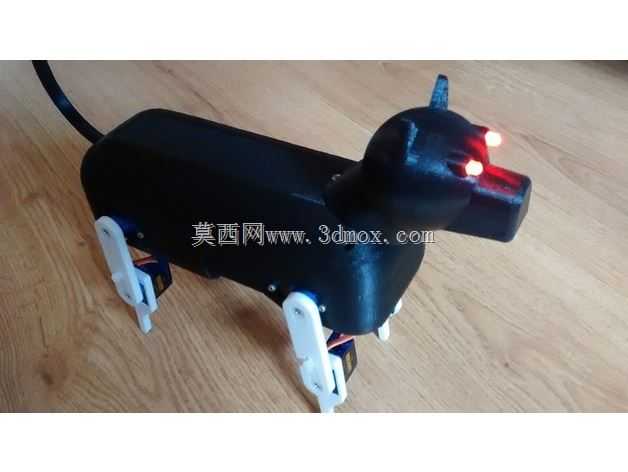

　　实际用途上，这类机器狗适合用于机器人教学、步态算法验证、创客比赛和展会互动演示。它不追求高负载越野能力，而强调结构简单、零件易加工、装配关系清晰，便于学习者理解四足机器人的自由度配置、重心控制和足端运动规划。外形设计上把黑色躯干外壳与浅色腿部连杆形成明显区分，关节处蓝色舵机块外露，调试时可以直观观察每条腿的相位；红色眼部指示灯和弯曲尾巴增强辨识度，使设备在演示场景中更容易被观众识别为仿生犬。

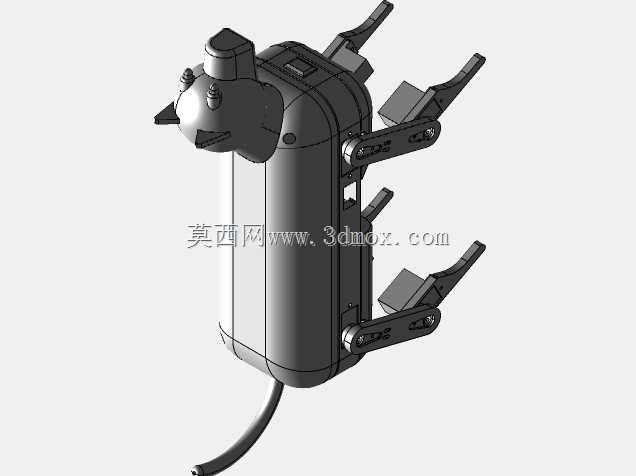

　　建模过程中，躯干曲面以光顺过渡为主，头部吻部、耳朵和尾部单独成体后再与主体装配，腿部连杆则按平板件思路建立，孔位、倒角和舵机避让槽一并表达。紧固件采用M3螺钉与螺母，连杆叠层处要留出螺母嵌入位，电池仓盖和外壳拼接缝考虑可拆卸维护。整体方案把仿生外观、八自由度腿组、蓝牙遥控和紧凑舱体布局结合在一起，重点解决小型四足平台在有限空间内的运动干涉、走线收纳、重心稳定和关节安装问题，为后续打印制作、舵机选型调试和步态程序编写提供明确的结构依据。
