发条联动跳舞玩具机器人结构

　　这套跳舞玩具机器人的结构设计围绕小型发条驱动与多关节联动展开，整体采用拟人化双足、双臂和躯干布局，适合用于机械原理演示、创意玩具开发、教学课程以及桌面趣味装置的结构参考。模型在外观上保留了机器人玩具的简洁造型，但内部逻辑重点并不在装饰，而在于动力输入、运动转换、肢体摆动和重心配合之间的协调。

　　从实际用途看，该装置可作为基础电子与机械课程中的发条机构案例，也可作为玩具产品开发阶段的概念样机参考。它通过背部或躯干内的动力单元储存能量，再经由齿轮、凸轮、连杆等传动件将旋转运动分配到手臂、腿部和身体姿态变化中，使机器人在平面上呈现左右摇摆、手臂张合、腿部交替支撑等类似跳舞的动作。对于结构设计人员而言，这类模型的价值在于把抽象的周期运动转化为可见的肢体动作，能够直观展示凸轮轮廓、连杆相位、关节限位和整机稳定性之间的关系。

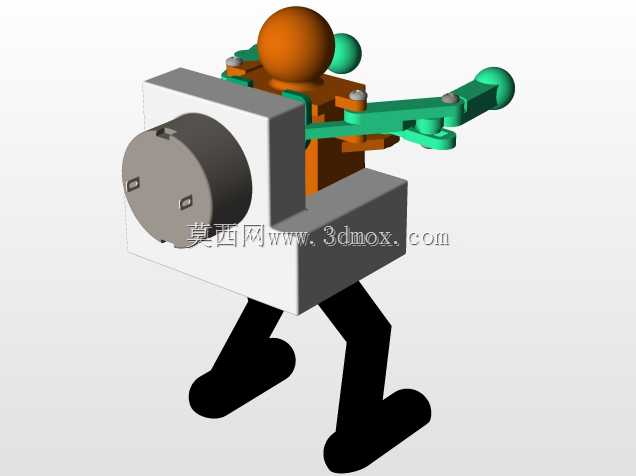

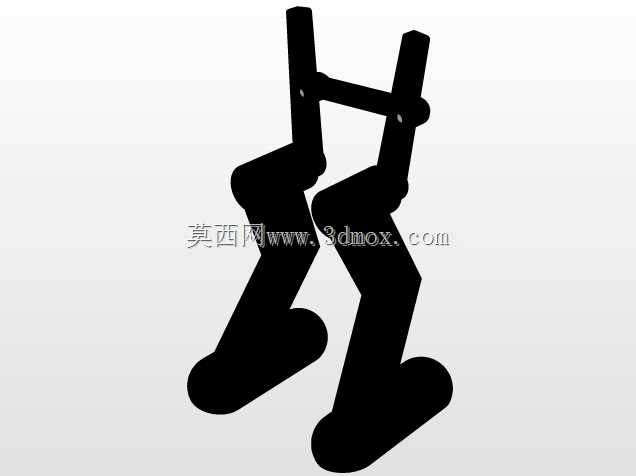

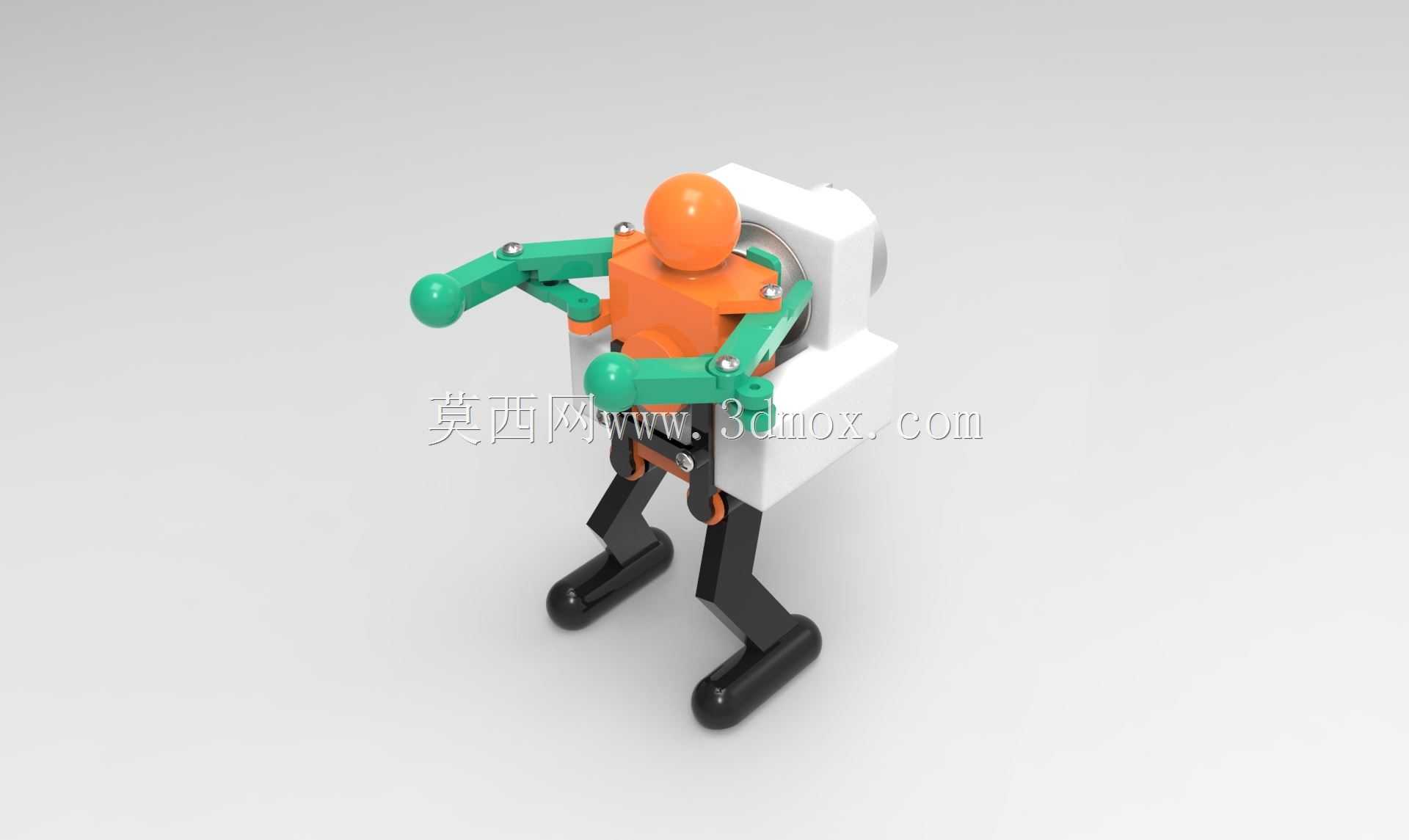

　　外形布局上，机器人采用圆润头部、块状躯干、长摆臂和双足支撑的组合。头部以简化球形轮廓表现，躯干承担动力源和传动件容纳空间，手臂通过肩部、肘部附近的铰接点形成两段式摆动，下肢则以大腿、小腿和足部构成支撑链路。足部采用较宽的接触底面，目的是在摇摆过程中增加支撑多边形范围，降低倾倒概率。虽然模型呈现的是玩具尺度，但在工程化时需要重点校核足端摩擦、摆臂惯性、躯干重心高度以及左右动作相位，否则容易出现原地打滑、动作卡顿或侧翻。

　　设计思路上，肢体不能只按静态造型处理，而要按运动包络进行约束。肩部转轴、手臂连杆和躯干输出轴之间需要保留合理相位差，使两臂动作既不完全同步，也不相互干涉。腿部运动则更强调支撑连续性，单侧足部抬起或偏移时，另一侧应承担主要支撑，躯干重心需在允许范围内横向转移。若用于实物制作，足部材料可选择摩擦系数较高的软质塑料或橡胶垫，躯干内部齿轮组应控制齿侧间隙，避免发条释放过程中因空程造成动作节奏断裂。

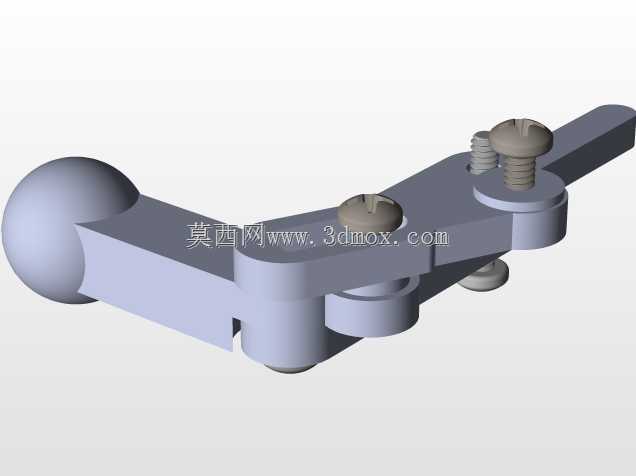

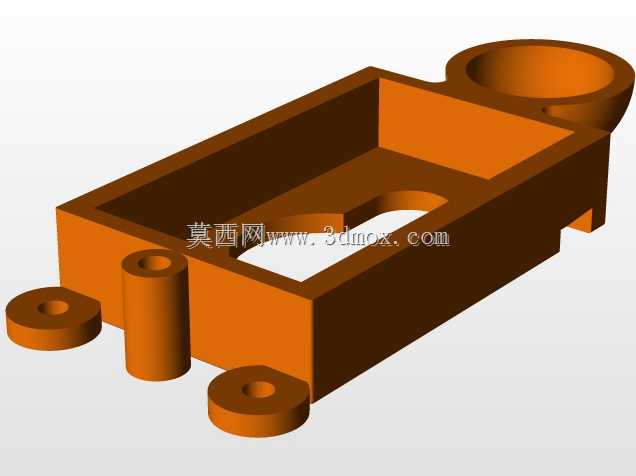

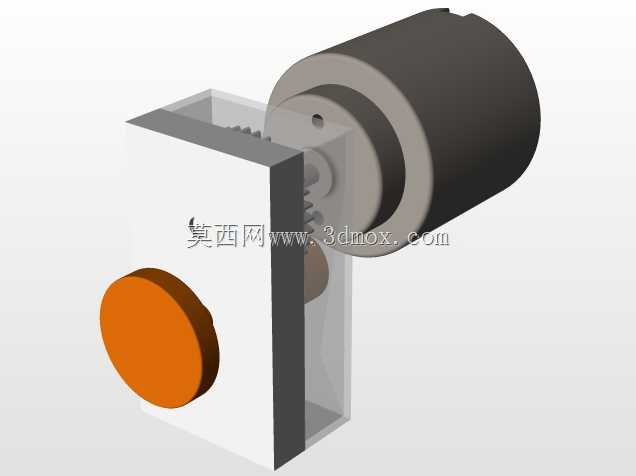

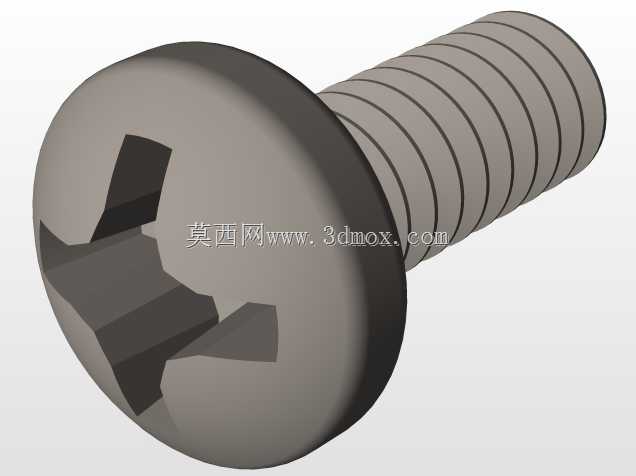

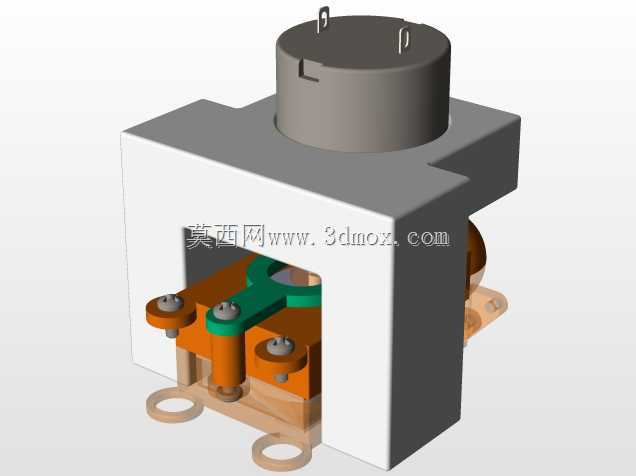

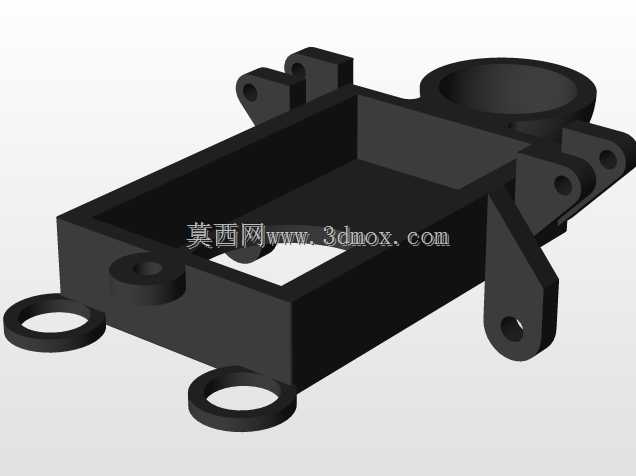

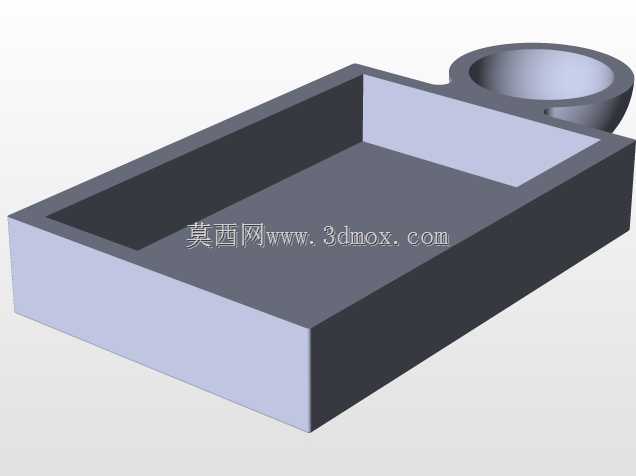

　　安装边界方面，躯干背部的盒体区域是动力与传动布置的核心空间，设计时需保证发条盒、齿轮轴、凸轮轴和连杆输入端互不重叠。手臂外侧造型可以做圆润处理，但关节处应预留销轴安装孔和挡圈位置，便于装配后反复转动。下肢与躯干连接点需要承受摇摆载荷，销轴直径、孔位壁厚和支撑肋厚度都不能按外观件最低标准处理。若通过三维打印验证，建议沿关节孔方向保证层纹受力合理，关键轴孔可设计衬套或预留后加工余量。

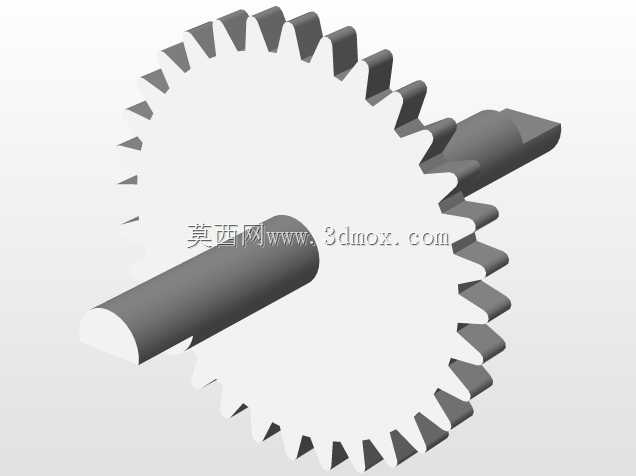

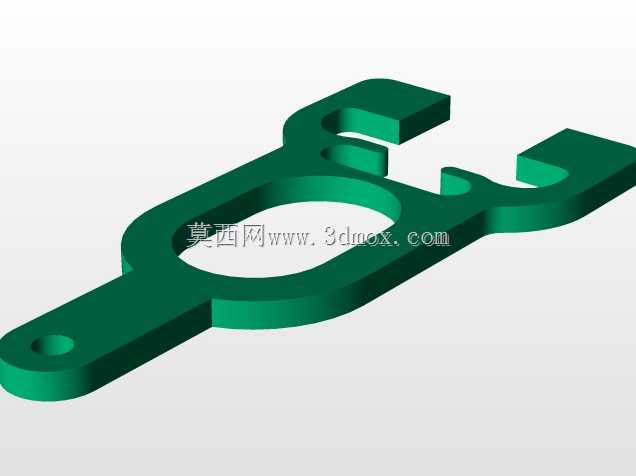

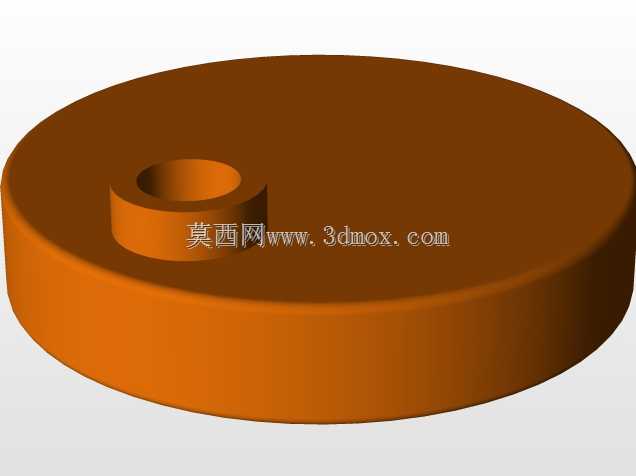

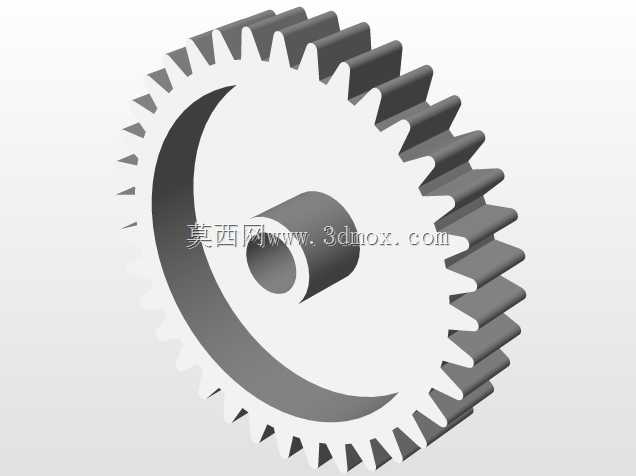

　　在运动转换层面，发条输出通常是连续旋转，而跳舞动作需要周期性的抬臂、转体和步幅变化，因此凸轮与连杆的组合比单纯齿轮传动更合适。凸轮轮廓决定动作停顿和快速摆动区间，连杆长度决定角位移大小，齿轮齿数决定各动作之间的节拍。建模时应先建立骨架草图，确定固定轴、活动轴和足端接地位置，再围绕骨架补充外壳。若直接从外观曲面入手，后期很容易出现内部机构装不下、连杆运动角度不足或外壳与手臂碰撞的问题。

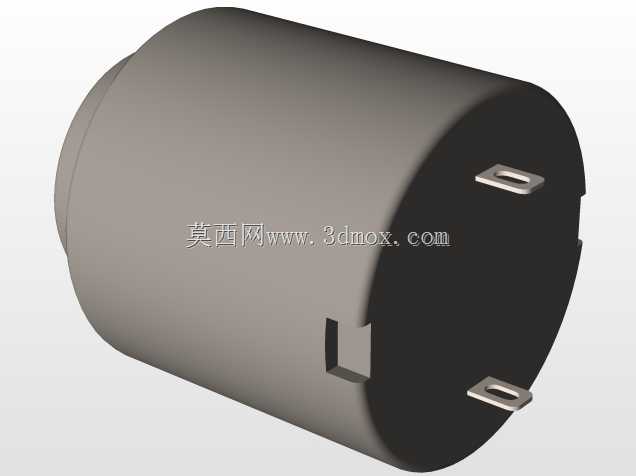

　　该结构还适合扩展为低速电机驱动版本。将发条盒替换为微型电机和减速组后，可通过电池供电实现持续运行，但需要重新核算电机扭矩、减速比和启动负载。发条版本强调手动储能与短时释放，电机版本则强调连续运行和噪声控制，二者在齿轮强度、润滑空间和维护方式上有所区别。无论采用哪种动力形式，肢体动作都应遵循低速、小振幅、重心低、支撑稳的原则。

　　从教学和样机验证角度看，模型可拆分为躯干动力模块、左右手臂模块、左右腿模块和足部稳定模块。模块化拆分有利于检查装配顺序，也便于单独打印或加工替换件。实际装配中，应先确认齿轮副啮合，再安装凸轮和连杆，最后固定外壳；若先封闭躯干，再调整关节相位，后续排查卡滞会非常困难。对于三维建模从业者，这类作品的训练重点是外观造型与机构运动的统一，而不是单纯追求渲染效果。
