伊比萨车型车门内开启拉手结构

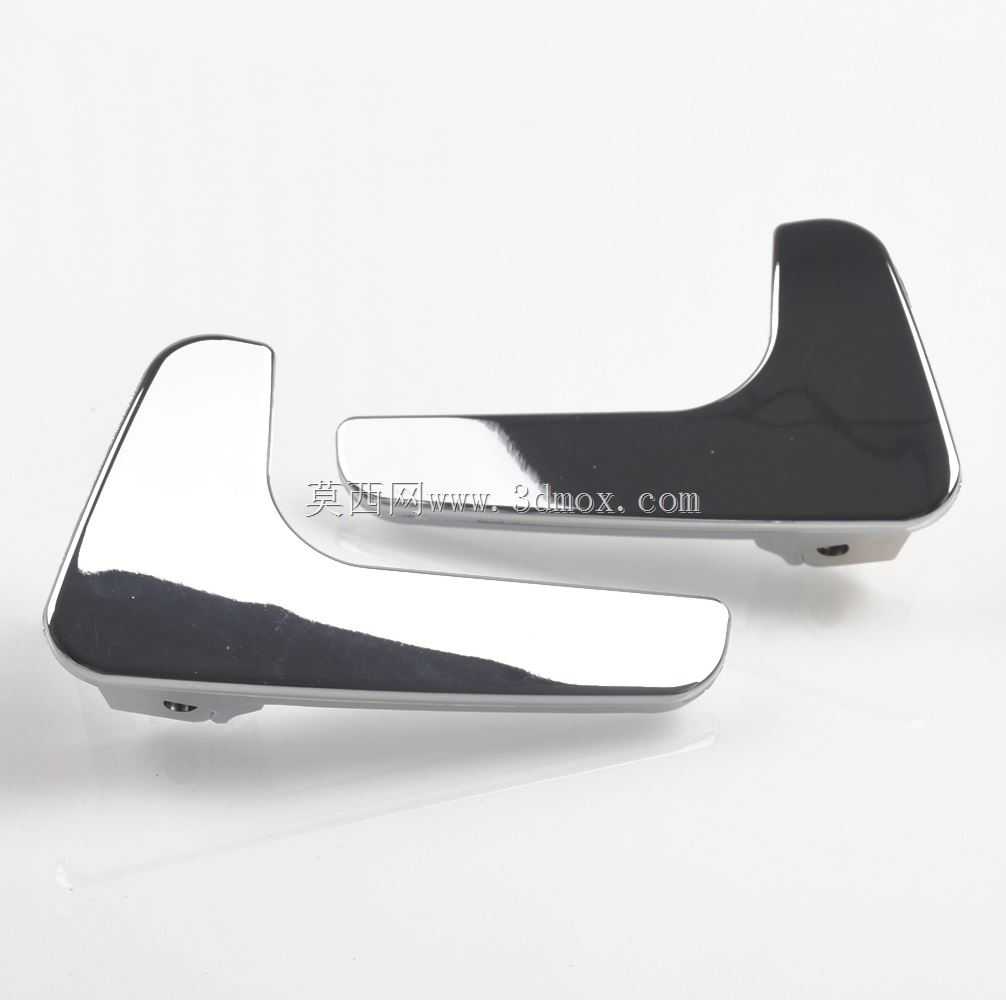

　　该车门内开启拉手对应小型乘用车前排乘员侧与驾驶侧的车门内饰操作件，左右件采用镜像对称的结构逻辑，一套数模可覆盖左舵车型两侧车门的内开启操作需求，适配Ibiza与Cordoba同平台车型的车门内板安装点位。从整车装配边界来看，拉手底座贴合车门内饰板的预埋安装座，底座上预留的两个圆形通孔对应车门钣金上的焊接螺柱，装配时直接卡入后通过塑料螺母锁紧，不需要在钣金上额外开孔，也不会和车门内部的玻璃升降器导轨、门锁拉索走线槽产生干涉。

　　操作力传递路径的设计是这类内拉手的核心：乘员手指搭在长弧形握柄上向内拉动时，握柄绕底座端部的转轴转动，握柄根部一体成型的拨叉直接勾住门锁开启拉索的端头，把手指的拉力转化为拉索的轴向位移，拉动门锁机构解锁。拨叉的行程经过校核，握柄转动到极限位置时拉索位移刚好达到门锁解锁阈值，不会出现拉索过度拉伸导致的拉线塑性变形，也不会因为行程不足出现解锁卡滞。握柄的弧形曲面完全贴合成年人手指弯曲后的握持轮廓，拉动时手指受力均匀，冬季戴薄手套操作也不会出现滑脱。

　　底座部分采用多道加强筋布局，筋条沿着拉力传递的方向排布，从转轴安装位一直延伸到两个固定孔周边，把拉动时的集中应力分散到整个安装面，避免长期反复操作后底座出现开裂。握柄和底座的配合间隙控制在均匀的0.3毫米，转动过程中没有旷量，也不会和周边内饰板发生摩擦异响。材质选型上通常采用玻纤增强尼龙注塑成型，表面做哑光纹理处理，既保证足够的结构强度承受频繁开启的冲击，也能在夏季车内高温环境下保持尺寸稳定，不会出现握柄变形卡滞的问题。

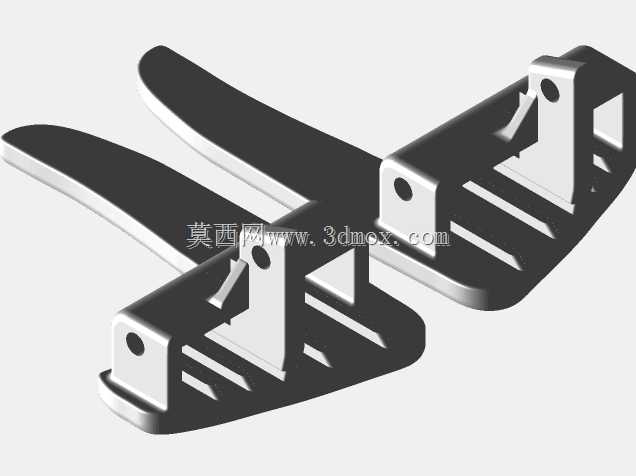

　　建模过程中优先完成单侧拉手的实体建模，把转轴配合面、拨叉卡槽、安装孔位、加强筋的所有细节完整还原，再通过基准平面镜像得到另一侧的对称件，保证左右件的安装尺寸、操作行程完全一致。数模里预留了拉索端头的装配空间，转轴位置的配合公差按照注塑件的脱模斜度要求做了处理，拔模方向沿着拉手安装的轴向设置，避免注塑生产时出现侧向抽芯的复杂结构，降低模具加工成本。外形尺寸方面，握柄的有效握持长度适配成年人均值掌宽，底座的安装孔间距完全对应原车车门的预埋点位，不需要修改车门内饰板或者钣金结构就可以直接替换原车配件，售后维修更换时可以直接对位安装，适配同平台多款车型的车门内开启系统，兼顾整车装配线的预装效率和后期售后维护的互换性。
