激光切割木质越野卡车拼装结构

　　该作品呈现的是一套以3mm厚木质板材为加工对象的越野卡车拼装结构，整体造型借鉴重型越野车辆的前脸、车架与履带式行走机构，适合用于激光切割加工验证、板材拼插结构教学、手工模型制作以及机械结构展示。设计重点不在复杂曲面造型，而在于把车辆外观特征、板材利用率、零件插接关系和装配顺序统一到一套可加工的平面展开结构中。

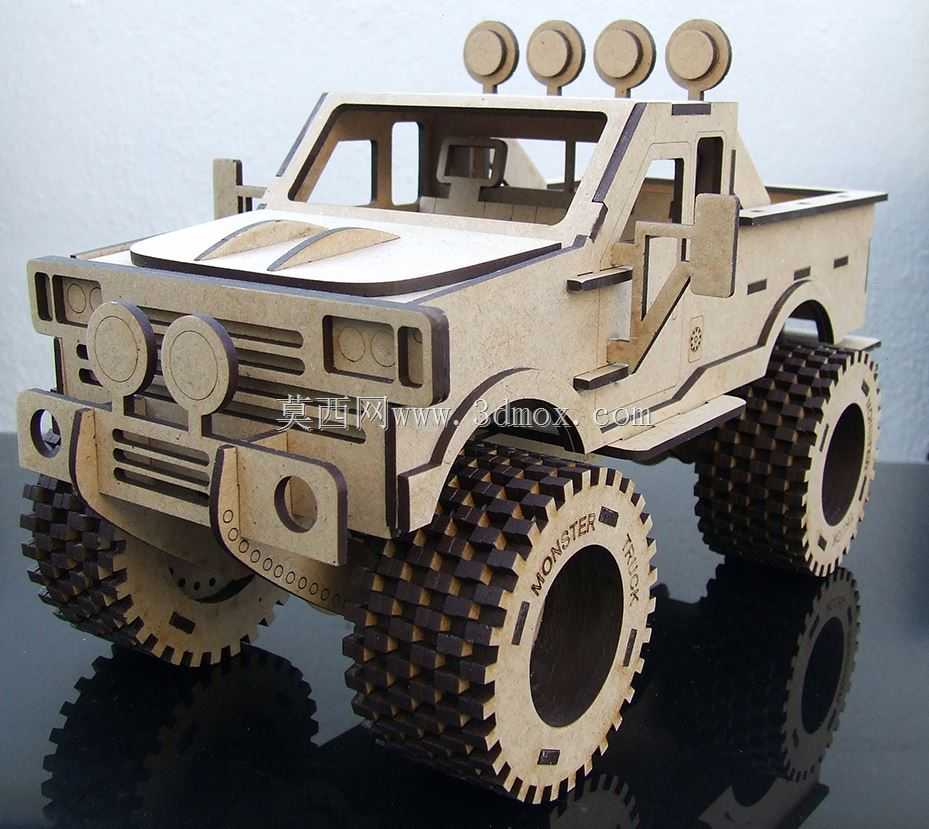

　　从实际用途看，这类结构可作为桌面展示模型、创客课程案例、激光切割工艺样件，也可用于验证薄板材料在齿形啮合、卡扣连接、轴孔配合和多层叠装中的可行性。成品前部保留了越野卡车常见的圆形灯组、横向格栅、保险杠和牵引孔特征，侧面通过侧板、横梁、轮轴支撑和履带限位结构形成稳定框架。履带部分采用分段式板件组合，通过重复齿块与轮系外缘配合，模拟重载车辆的抓地形态；虽然木质模型不承担真实车辆载荷，但在结构表达上能够清楚展示履带环绕、支撑轮布置和底盘离地间隙之间的关系。

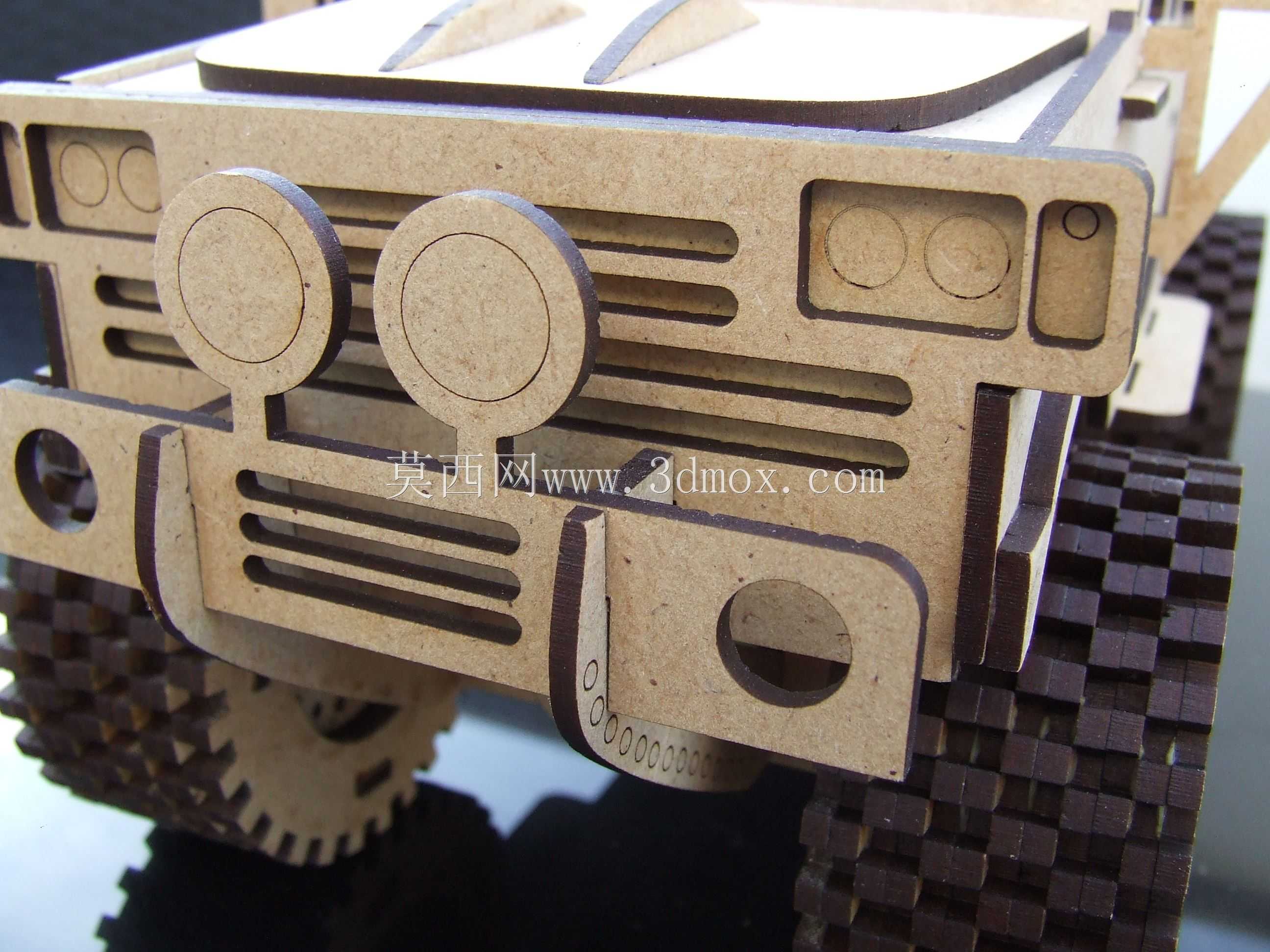

　　设计思路上，作品围绕薄板拼插工艺展开。所有主要零件均需从平板材料上切割获得，因此结构中大量使用槽口、凸舌、定位孔和叠层支撑。前脸格栅不是后期雕刻装饰，而是通过板材镂空形成横向通槽，既减轻重量，也保留视觉层次。圆形灯组采用独立圆盘件嵌入前面板，外圈与面板之间通过小尺寸连接位或胶接固定，便于装配时对位。保险杠区域设置大孔和折线轮廓，既呼应实车拖挂、牵引功能，也让前下部板材形成更明显的机械感。

　　底盘框架需要兼顾装配刚性与零件数量控制。侧板承担履带轮轴、车身底板和上部覆盖件的定位作用，轴孔位置直接影响履带张紧和转动顺畅度。建模时应重点检查各轮轴孔的同轴度，左右侧板对应孔位不能出现偏移；槽宽应与实际板材厚度匹配，过紧会导致装配时木板开裂，过松则会使整车框架产生晃动。对于3mm板材，插接槽长度、方向和受力角度需要结合木纹方向考虑，尤其是承重横梁、轮轴支座和履带导向部位，应避免窄小悬臂承受过大弯折。

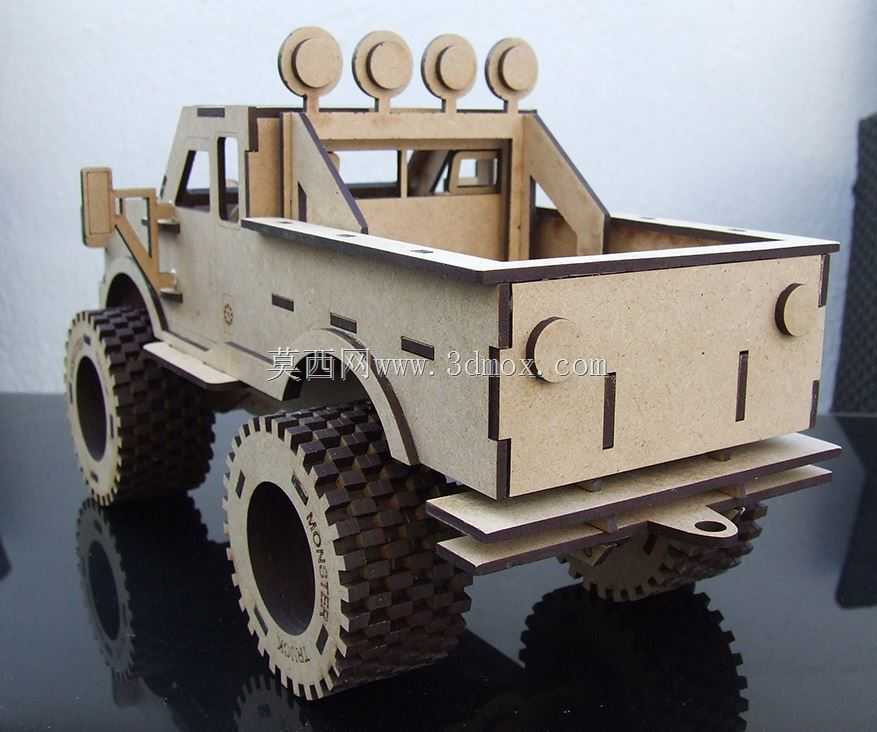

　　外形边界方面，成品由前部车体、上部舱体轮廓、两侧履带和内部支撑组成。前脸宽度覆盖两侧履带外缘以内的主体区域，履带向外突出形成稳定支撑；底盘下方保留足够离地空间，使履带下部与地面接触，前部保险杠略低于车灯区域。上部覆盖件通过折线感较强的板件表现发动机舱和车顶轮廓，虽为木质平面拼装，但通过多层板件高差形成阴影和层次。安装时应先完成左右侧板与底板、横梁的基础框架，再装入轮轴和履带齿块，最后固定前脸、灯盘、保险杠及上部装饰板；若顺序颠倒，内部轴系和卡扣位会被外侧件遮挡，调整空间明显减小。

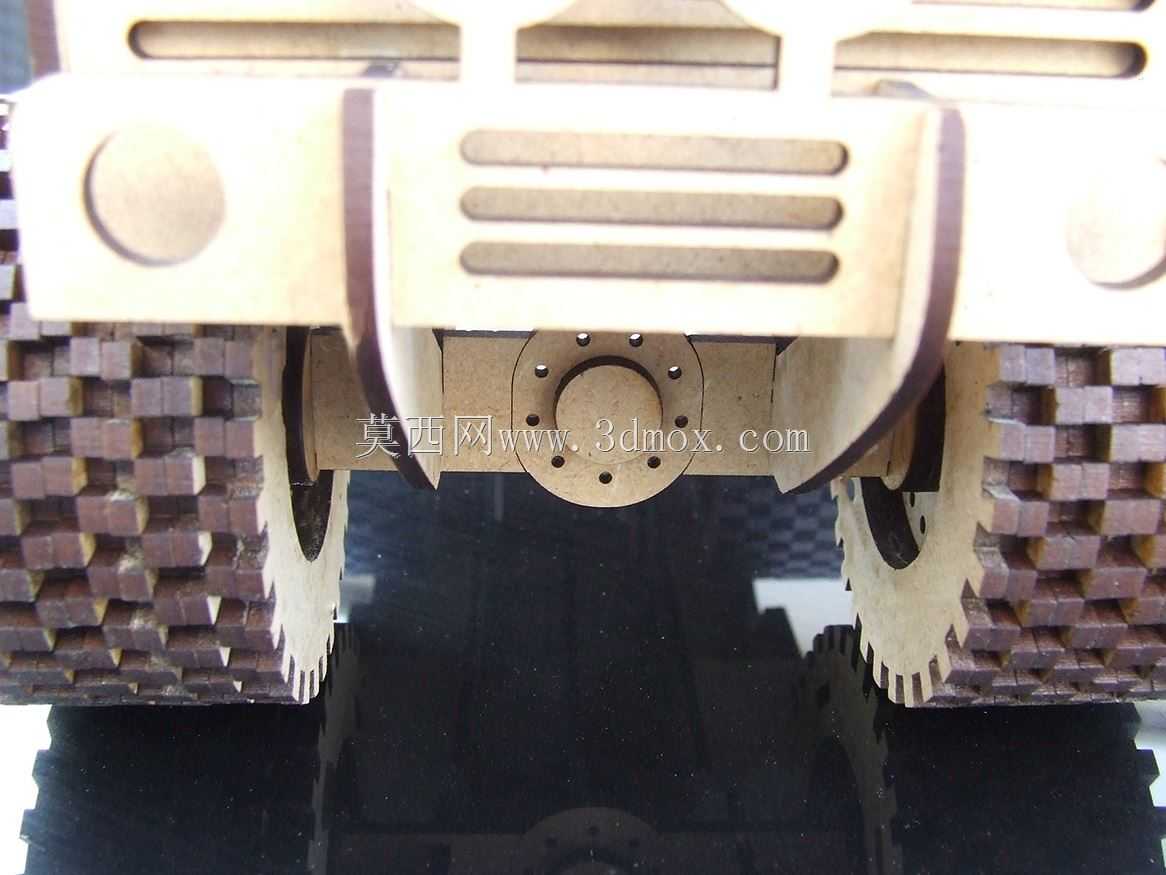

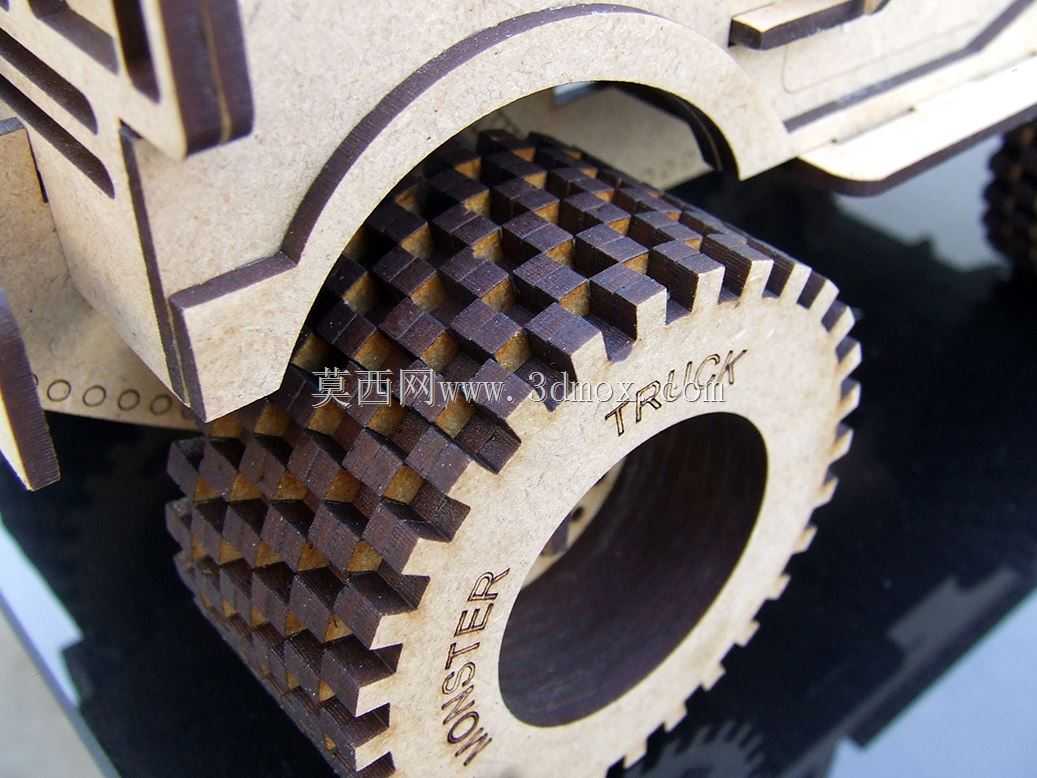

　　履带结构是该作品中最需要工程校核的部分。每节履带块既要与轮缘齿形配合，又要在转弯和手动推动时保持连续环绕。板件切割后的齿距、齿厚和节距一致性会直接影响运动手感，若单个齿块存在烧焦膨胀或切口斜度，履带在经过轮系时容易卡滞。轮体可采用多层木板叠合形成厚度，外缘齿形与履带内槽对应；轴向固定不宜过紧，应给轮片保留轻微转动间隙。履带外侧的块状纹理主要承担视觉表达，内侧配合面才是运动精度的关键。

　　在行业应用场景中，这类模型可服务于文创产品开发、科普教育、工艺打样和个性化礼品制作。对于激光切割从业者，它能直观反映薄木板切割热影响、齿缝补偿、材料厚度公差和装配间隙设计；对于机械建模学习者，它提供了从车辆外观抽象到平面件工程化的训练样本。建模过程中不应只追求外观相似，还要把每个零件的加工方向、入刀点、桥接位置、装配方向和拆装容错纳入考虑。

　　整体结构强调可制造性而非真实车辆动力性能，零件之间以机械拼插为主，必要位置可辅以胶水加固。前脸、履带、轮轴和车架共同构成识别度较高的越野卡车形象，同时保留木质模型特有的层板纹理和装配逻辑。
