车载后端微型保险丝继电器集成盒

　　车载电气系统在整车线束布置中，往往需要把多路小电流负载的通断控制与过载保护集中处理，后端微型保险丝继电器集成盒正是面向这类场景设计的配电部件。它将继电器安装空间、保险丝容纳区域、底座接线边界和外部防护壳体整合在同一模块内，适合布置在仪表台后侧、座椅下方、行李舱侧围或发动机舱靠近防火墙的位置，用于灯光、风扇、油泵、附件电源等支路的集中配电。

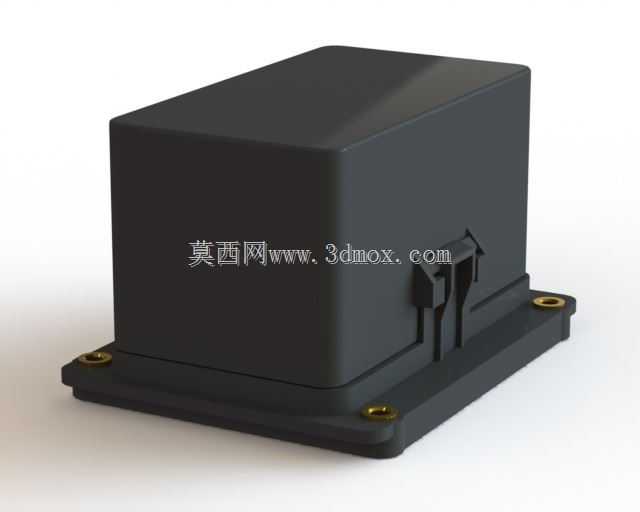

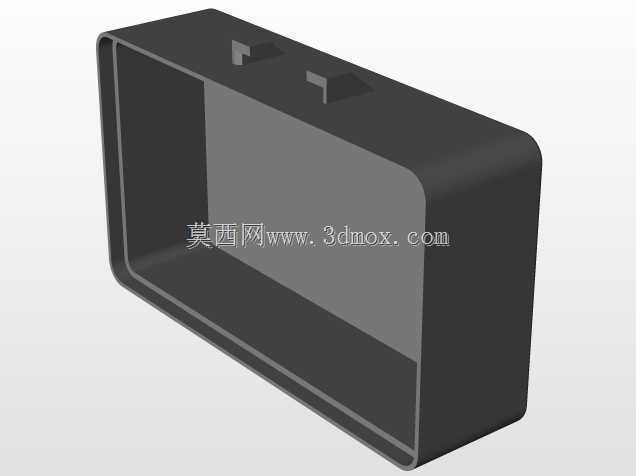

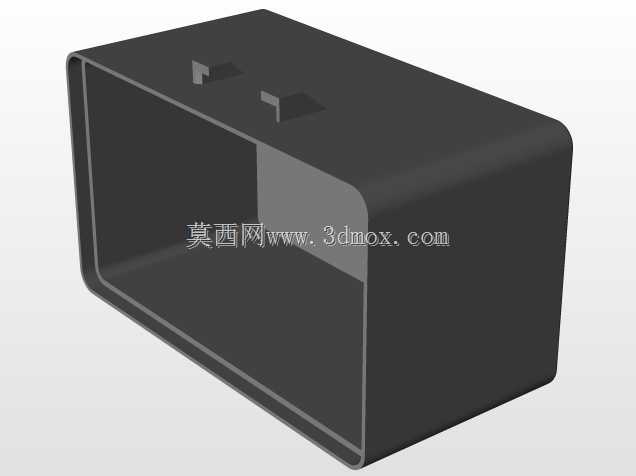

　　从结构上看，该模型采用黑色矩形上盖与低矮底座组合的形式。上盖轮廓方正，侧壁带有轻微拔模斜度，顶部为平整封闭面，能够减少灰尘、泥水和手指误触对内部元件的影响。底座向四周伸出安装耳，耳位上预留金属嵌件或安装孔，用于通过螺栓将整个盒体固定在车身支架或钣金面上。安装耳位于盒体下部两侧，使固定点远离上盖分模线，既方便装配工具进入，也能在车辆振动时把载荷传递到底座，而不是压在卡扣或薄壁盖板上。

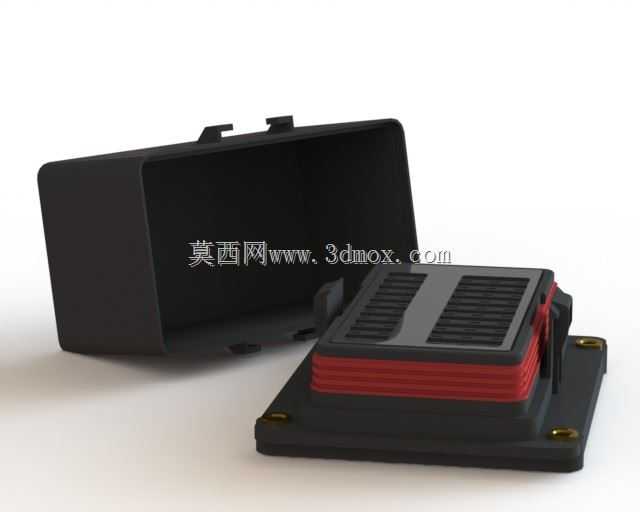

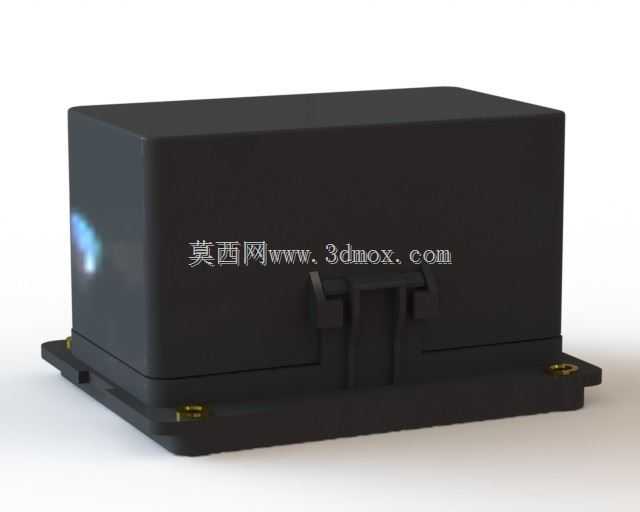

　　盒体正面设置了卡扣式锁合结构，卡扣位于上盖与底座接合区域，依靠弹性臂和扣位实现快速开合。实际设计中，这种结构需要兼顾检修便利性与闭合可靠性：卡扣根部应保留足够圆角，避免反复开启时产生应力发白；扣合量不宜过大，否则维修人员拆卸保险丝时需要使用工具撬动，容易损伤壳体；扣合量过小，则在温度循环和振动后可能出现盖体松动。模型中将卡扣、加强筋和侧壁过渡区域连续建出，能够用于检查开合路径、干涉范围以及手部操作空间。

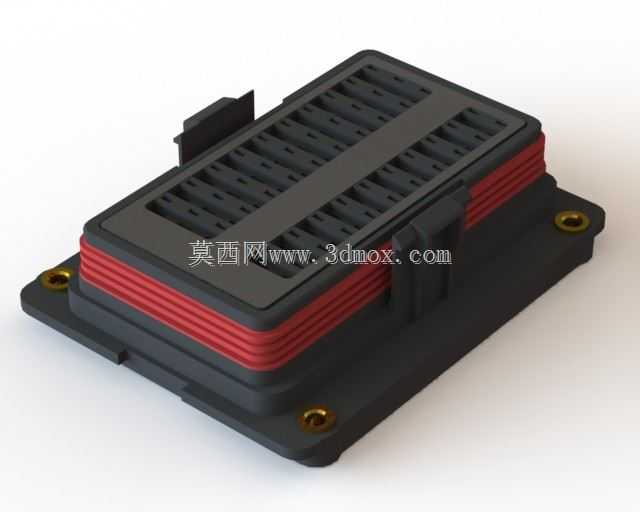

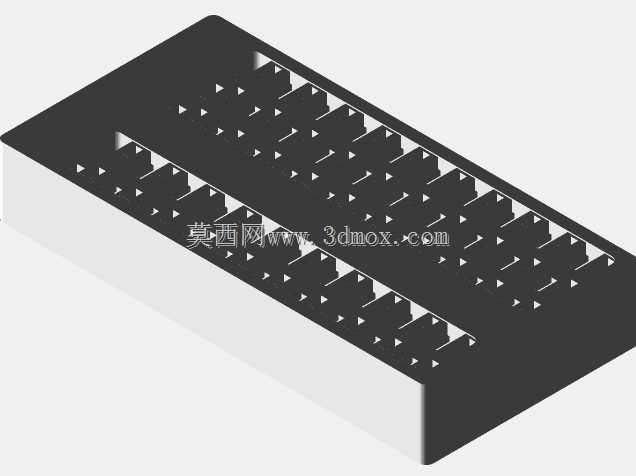

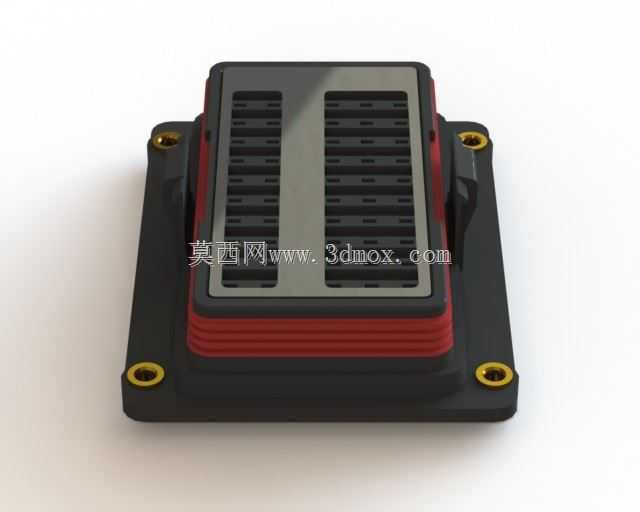

　　该类集成盒的核心价值在于把继电器和保险丝的布置关系清晰固化。上盖内部较高的区域可容纳继电器，继电器依靠插座或插片与底座连接，线圈和负载触点按线束定义接入不同回路；较低区域则可布置保险丝，仅承担熔断保护功能。这样的高低分区有利于利用盒内空间：继电器本体通常更高，需要预留插拔高度和散热间隙；保险丝高度较小，可在低矮腔体内密集排列。底座内部应设置隔筋，把不同回路、不同极性或不同功能的插片分隔开，降低线束错装、金属碎屑搭接和电弧影响相邻支路的风险。

　　在外形尺寸与安装边界方面，模型呈现的是紧凑型盒体，长宽方向主要由继电器数量、保险丝位数和接插件排布决定，高度则由最高元件加上盖内壁安全间隙决定。布置时不能只看本体外包络，还需要在盒体上方预留开盖和元件插拔空间，在两侧预留线束弯曲半径，在底部安装耳周围预留螺栓套筒或螺丝刀的操作直径。若安装面存在钣金台阶，底座下方应避免悬空，必要时通过减震垫或支架找平，防止固定后壳体产生内应力。

　　电气功能上，继电器承担小电流控制大电流的任务，控制端可由开关、控制器或车身控制模块驱动，输出端再经保险丝连接到负载。保险丝则在回路短路或异常过载时熔断，保护导线和用电设备。把二者放在同一盒体内，可以缩短主电源到保护元件、再到继电器触点的走线长度，减少线束分叉，也便于维修人员根据盒盖标识快速定位故障支路。模型中对保险丝和继电器的容纳关系进行了还原，适合在整车电气布置阶段用来校核盒体占位、接插件朝向、维修开盖方向以及与周边线束的距离。

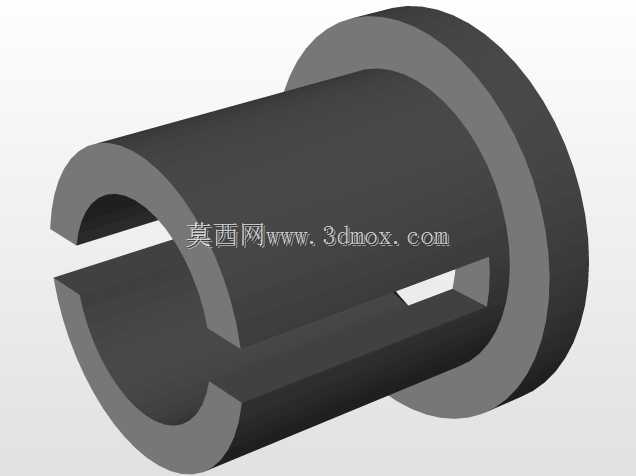

　　材料与工艺角度，这类盒体通常采用耐温、绝缘且具有一定韧性的工程塑料，壁厚需要在流动性和强度之间平衡。外表面不宜设置过多尖角，尤其是安装耳、卡扣根部和底座转角处，应通过圆角分散冲击载荷。安装耳区域可加入金属衬套或局部加厚凸台，避免螺栓锁紧时塑料发生蠕变。底座上的透孔、定位柱和防呆结构应与继电器、保险丝插座匹配，使元件只能按正确方向装入，减少产线误装。

　　建模时需要重点保留三类细节：其一是外部安装界面，包括耳位间距、孔径、底座高度和周边避让面；其二是开合结构，包括卡扣位置、壁厚、扣合方向和上盖翻转或直取空间；其三是内部元件分区，包括继电器高区、保险丝低区、隔筋和走线通道。把这些边界完整表达后，该三维模型不仅可用于外观展示，也能服务于整车布置评审、线束路径设计、维修性分析和注塑结构讨论。

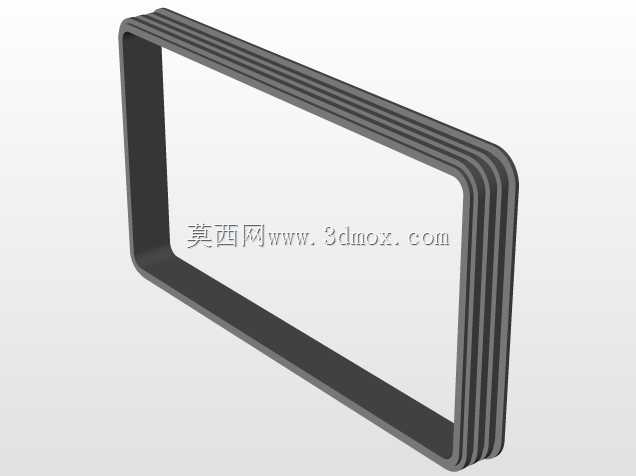

　　实际应用中，这类保险丝继电器盒常处于温度变化、振动和粉尘共存的环境，因此结构设计不能只追求紧凑。过于密集的元件会导致散热差、插拔困难，也会让积水和灰尘难以清理；过于松散的布局则会占用宝贵的车身安装空间。较合理的方案是在底座上按回路功率和元件高度分区，在盒体边缘设置线束引出与固定位置，在盖体与底座之间保留可靠的密封或搭接结构，并让安装点、卡扣和内部支撑筋形成相互协调的受力体系。通过该模型可以直观看到这些设计关系，为后续工程出图、样件验证和车载配电盒选型提供明确的结构参考。
