阿尔法罗杜邦筒式发动机运动学结构

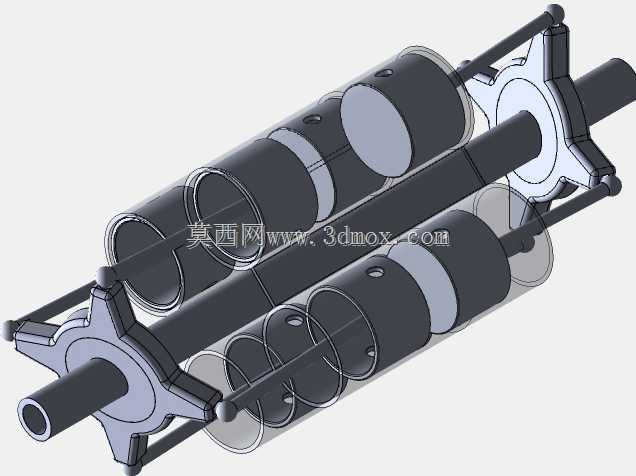

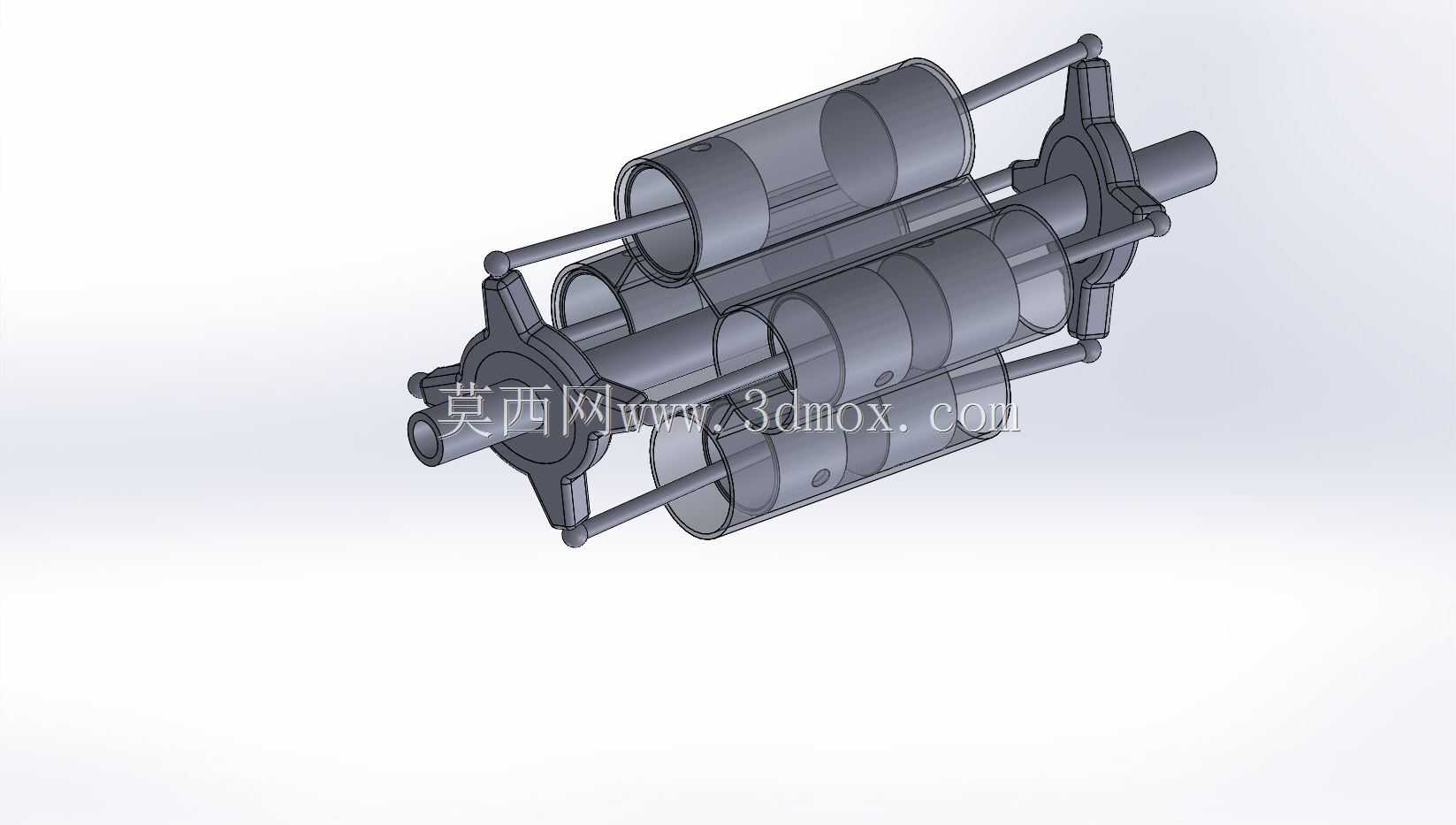

　　这套筒式发动机运动学结构，主要面向航空动力装置的原理验证与机构运动分析场景，可用于小型特种航空动力的方案推演、教学演示以及非标动力设备的前期结构校核。区别于常规曲轴往复式发动机的布局，该结构采用同轴筒式动子配合周向分布的传动连杆，将活塞的直线往复动作转化为主轴的旋转输出，整体传动路径沿主轴轴向对称布置，没有传统曲轴的偏心拐臂结构，动平衡表现更优，轴向长度紧凑，径向占用空间也更小，适配对动力装置外形尺寸有严格限制的窄体安装舱位。

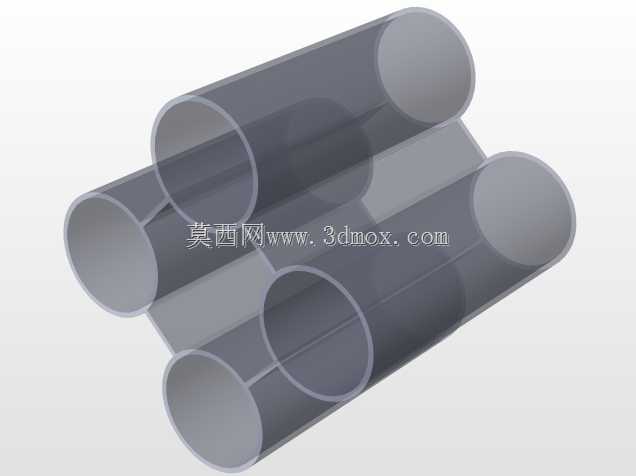

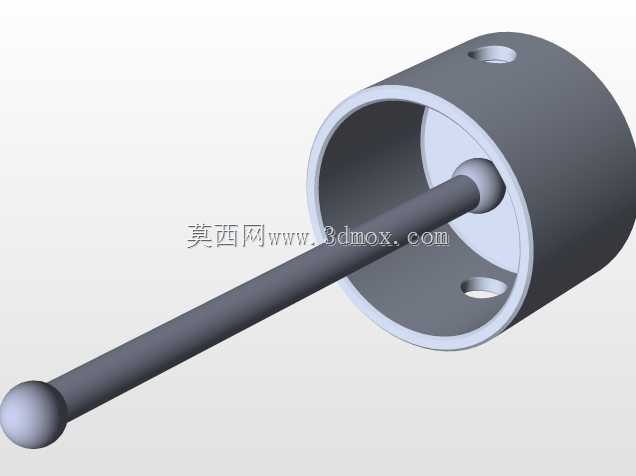

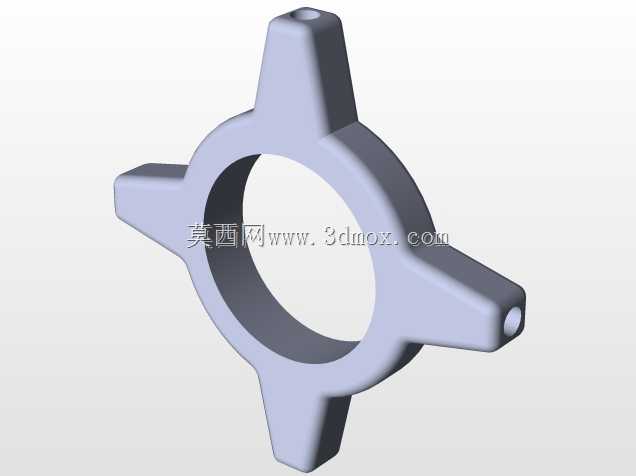

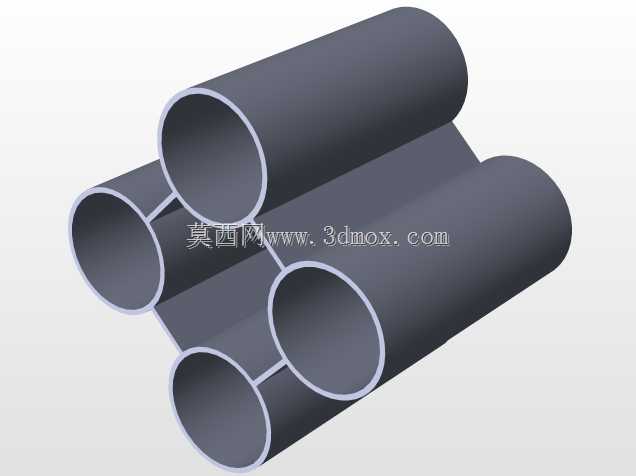

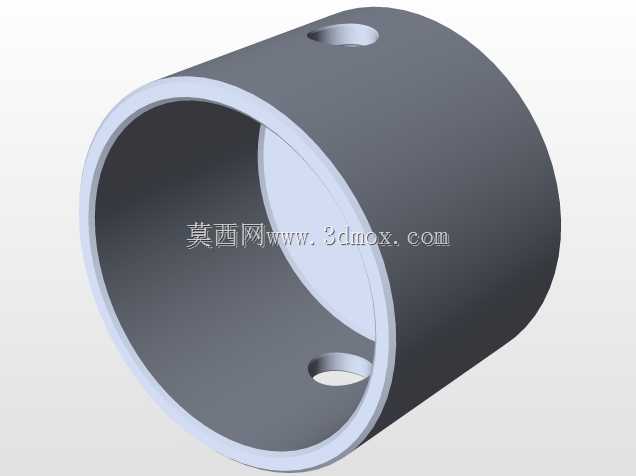

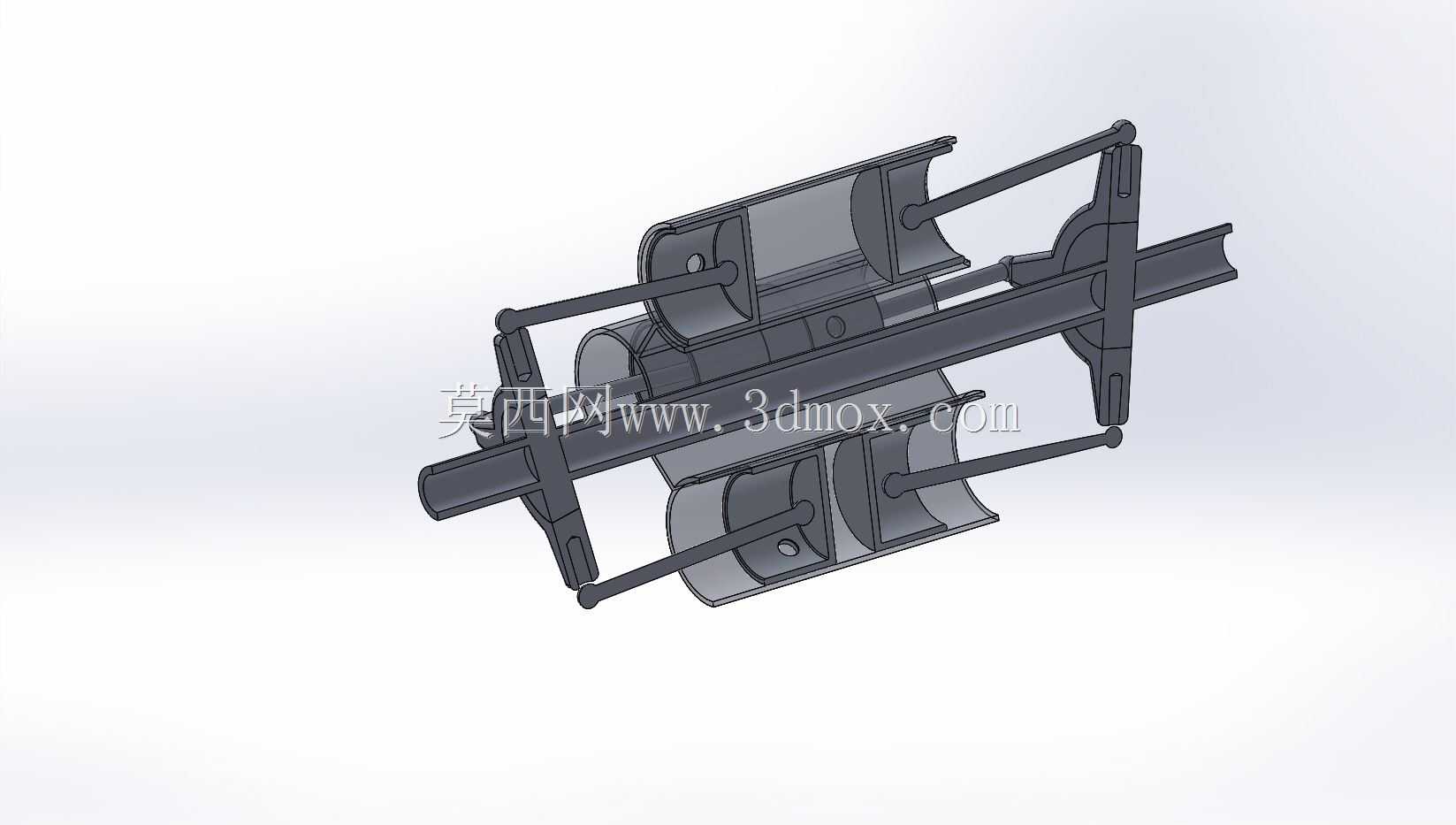

　　从实际功能特性来看，该机构核心由两端支撑轴、中部筒式滑动基体、周向均布的弧形活塞腔、成对传动连杆以及两端的动力输出盘组成。活塞在弧形腔体内沿既定轨迹往复动作，通过铰接连杆带动两端输出盘同步回转，所有铰接点位均做了同轴度约束，运动过程中侧向分力相互抵消，不会产生额外的径向偏载。设计阶段优先保证了运动副的间隙匹配：筒式基体与主轴之间采用滑动配合，连杆两端铰接孔预留了合理的转动间隙，既可以避免运动卡滞，也能补偿加工带来的微小形位误差，整套机构运转时不需要额外设置复杂的配气联动构件，运动逻辑直观，可直接通过运动仿真观测各点位的速度、加速度变化曲线，快速验证机构的死点位置与传动效率区间。

　　外形尺寸与安装边界方面，整套机构沿主轴轴向延伸，两端输出轴为等直径光轴，可直接对接轴承座实现回转支撑，安装时仅需要在轴向预留两端轴头的装夹长度，径向方向以中部筒式基体的最大外圆为边界，周边不需要预留过大的操作空间，铰接连杆的运动轨迹完全落在筒体外圆轮廓范围内，不会出现构件外探干涉周边舱体的问题。在实际选型应用中，这类筒式发动机结构常被用于小型航空试验平台、紧凑型动力演示装置的开发，工程师可以基于该运动学骨架拓展燃烧室、配气机构、冷却通道等附属结构，也可以直接将该机构作为运动参照，校核不同活塞行程、连杆长度参数下的整机动力输出特性。建模过程中所有构件的装配关系完全按照实际铰接逻辑搭建，没有冗余的约束配合，拖动主轴即可完整复现全部动作，能够直观展现筒式动力装置区别于传统曲轴发动机的运动特点，为同类特种动力结构的设计优化提供可靠的三维参照。
