雷诺K4M发动机四缸进气歧管结构

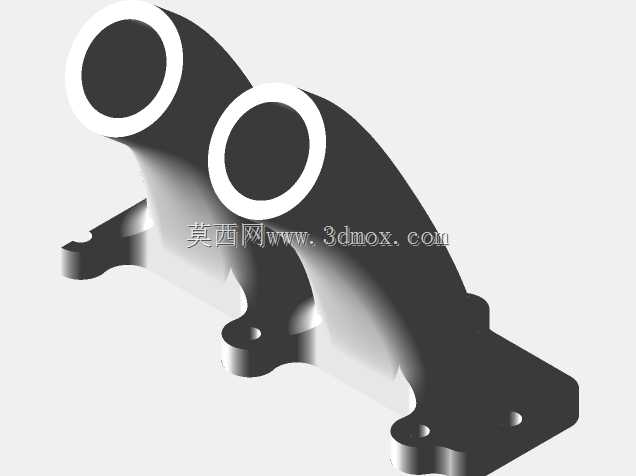

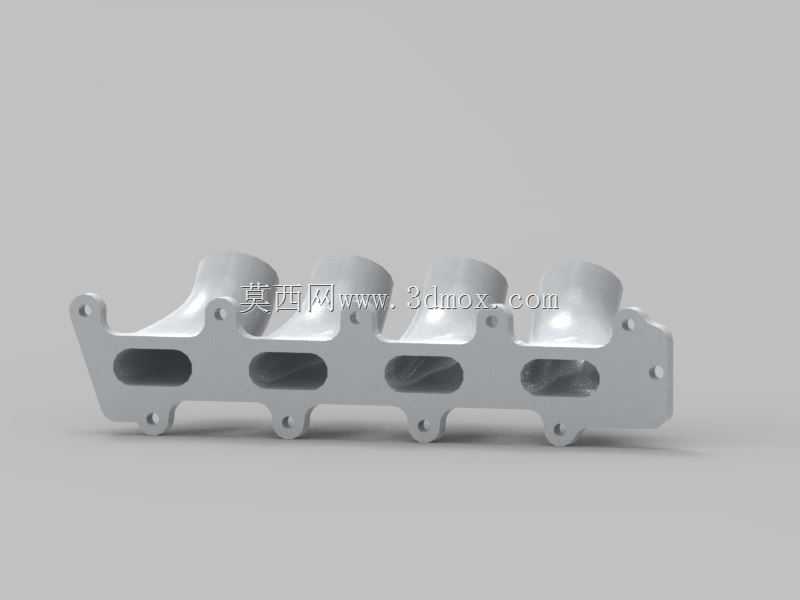

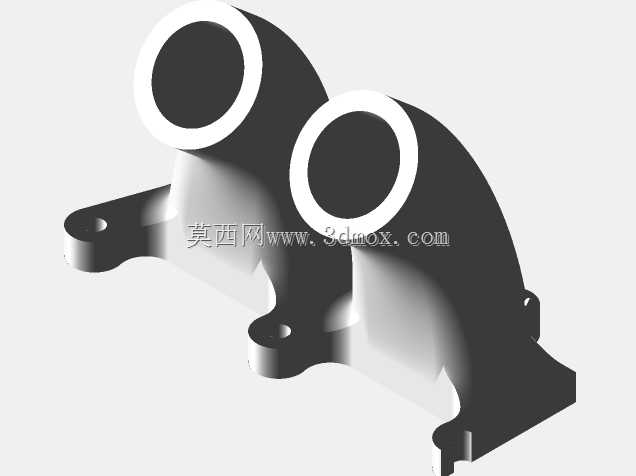

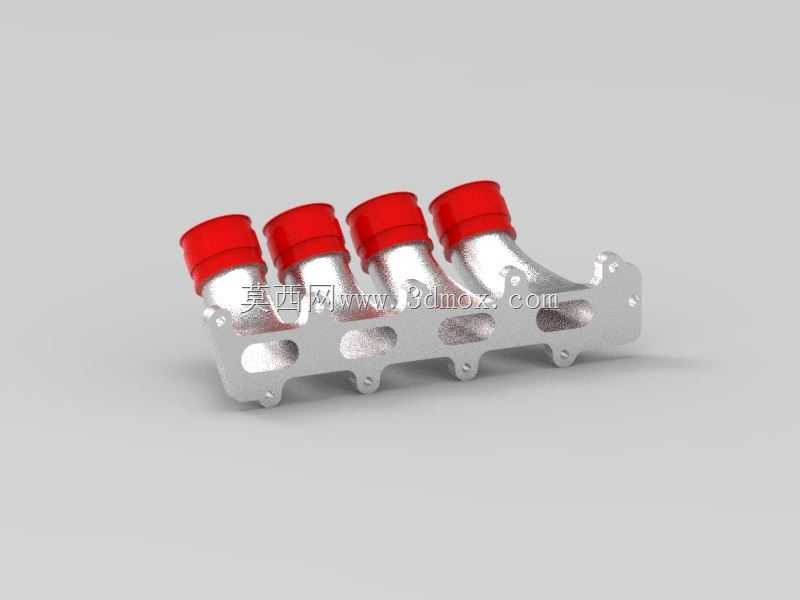

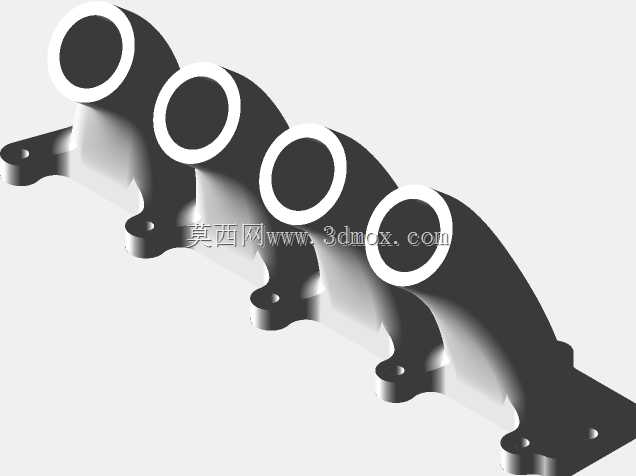

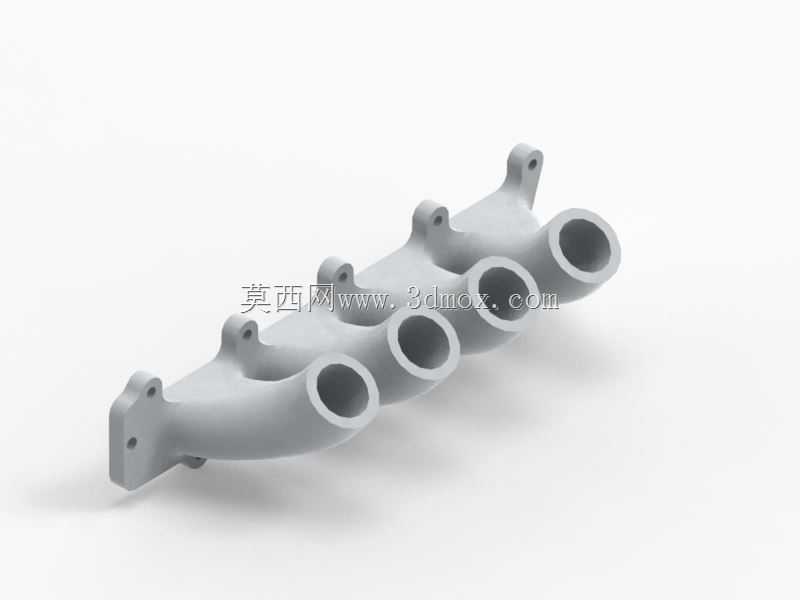

　　该结构围绕雷诺K4M系列1.6升16气门发动机的进气改造需求展开，核心是将四组独立进气通道整合在同一根铸造型歧管本体上，用于匹配Keihin化油器组在雅马哈R6动力单元移植、场地autocross改装场景下的安装对接。从实际装车边界来看，歧管本体采用长条式等距布局，四个进气弯管沿缸盖进气侧一字排开，相邻气道中心距严格对应K4M缸盖进气道孔位，底部法兰面预留一圈贯穿螺栓孔，孔位坐标与缸盖进气侧安装螺柱完全重合，法兰与缸盖结合面预留密封垫压装余量，无需二次扩孔即可完成对位。

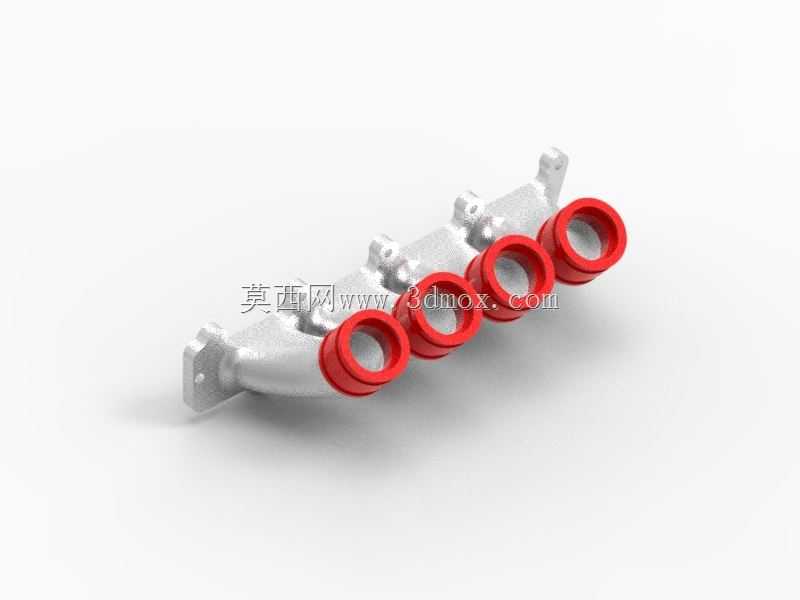

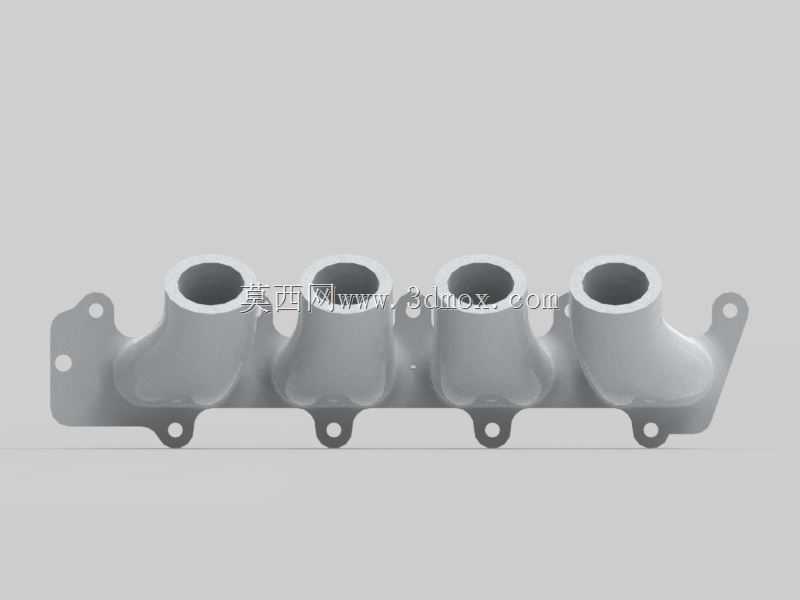

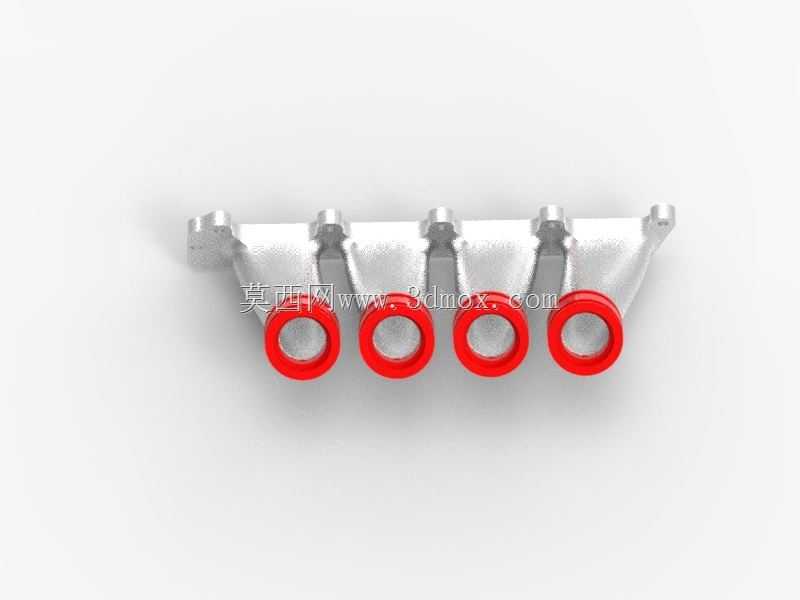

　　歧管上端四个圆形接口为化油器安装位，接口内径与Keihin化油器出气口外径匹配，接口端面预留卡箍安装台阶；本体侧面预先加工了同步管连接孔，孔位高度统一，用于跨接四缸真空同步管路，保证四个化油器节气门开度在全转速区间保持一致，避免多缸进气负压不均导致的怠速抖动、高转动力输出断层问题。

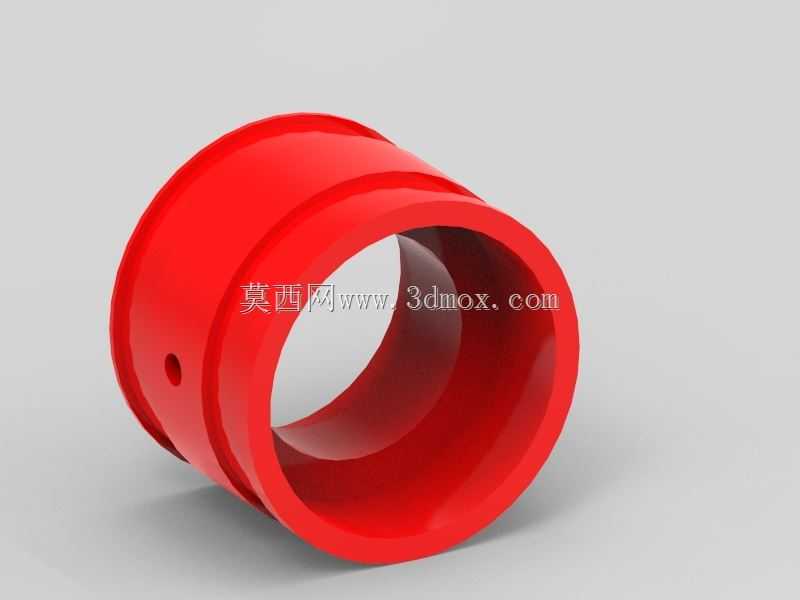

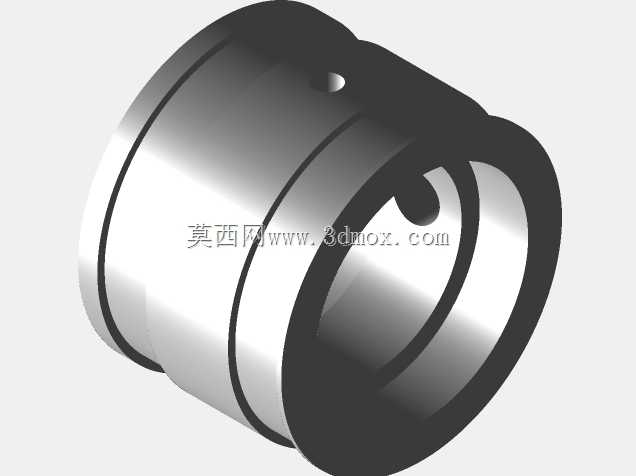

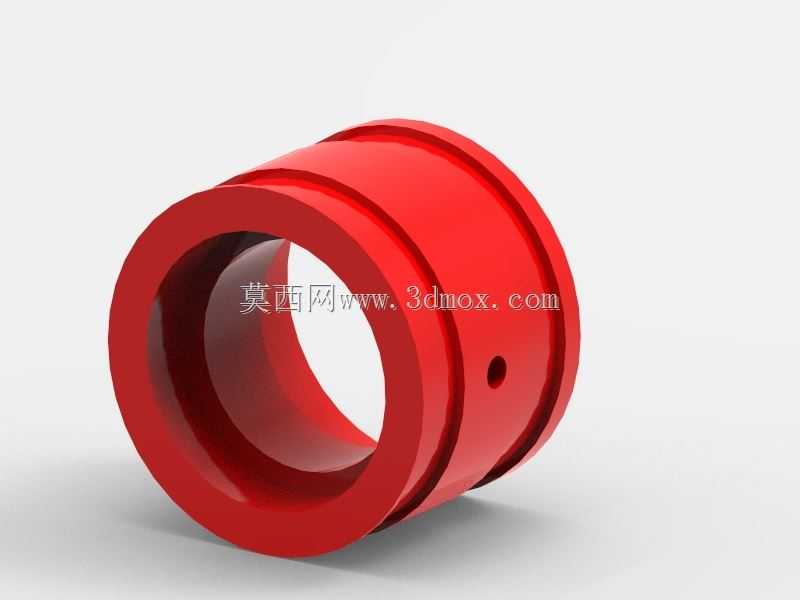

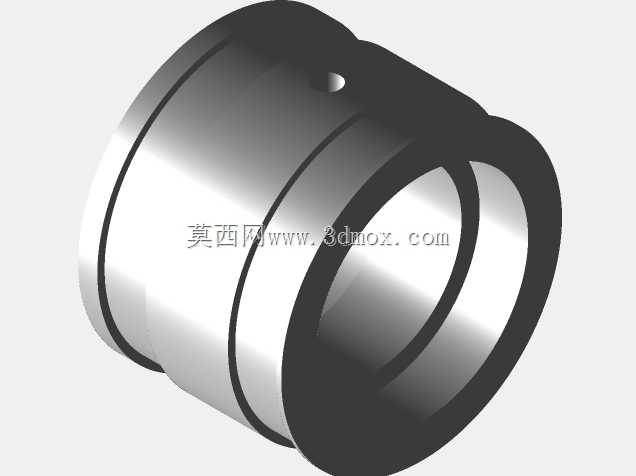

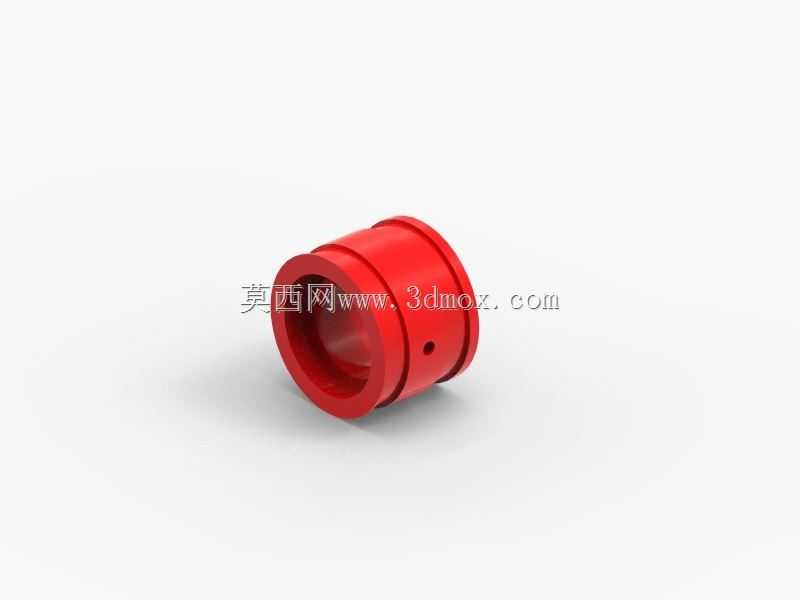

　　设计阶段优先考虑了改装场景的材料适配方案：歧管主体可采用PA12尼龙3D打印或者铝合金铸造成型，兼顾进气内壁光滑度与机舱抗振强度；气道之间的连接密封胶套采用TPU98A硬度材质，该硬度的聚氨酯材料耐燃油蒸汽腐蚀、抗老化，同时具备合适的压缩量，既可以补偿发动机热胀冷缩带来的装配位移，又不会在进气负压下出现吸瘪变形。法兰连接处的密封槽深度按照TPU胶垫压缩率30%设计，锁紧螺栓按照对角顺序分步拧紧，可保证四个气道同时密封，不会出现单缸漏气导致的空燃比失衡。

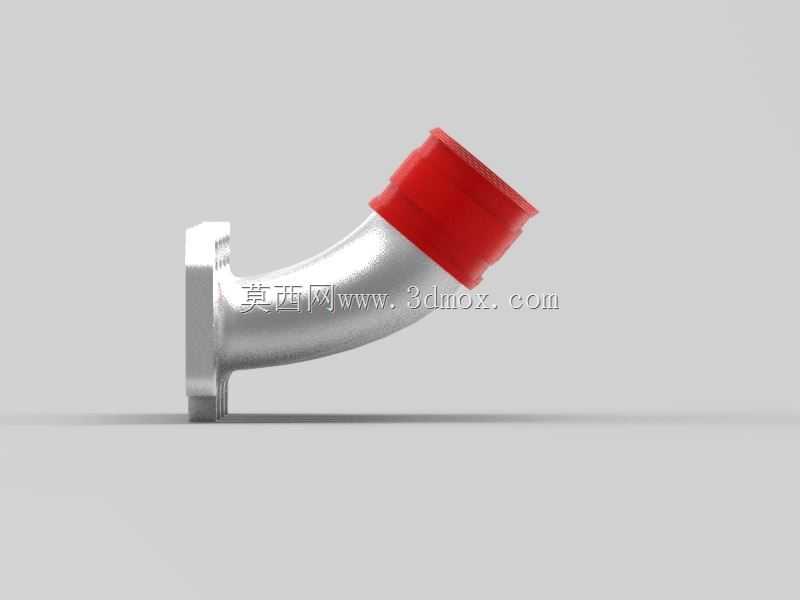

　　从功能特性上，这款歧管替代了原厂电喷机型的塑料进气歧管，取消了原厂喷油嘴安装座、节气门体积座，转为适配四连化油器的直喷式进气布局，进气路径长度经过等长校准，每个气道从化油器出口到缸盖进气门的弯道曲率、管路长度完全一致，保证四缸进气脉冲互不干扰，在高转速区间可以获得更顺畅的充气效率。歧管本体上预留的多个辅助安装孔位，可用于固定油门拉线支架、真空传感器取气嘴、曲轴箱通风管接头，覆盖改装车机舱内周边附件的安装需求。

　　外形尺寸方面，歧管整体长度适配K4M缸盖进气侧总宽度，安装后最高点距离缸盖法兰面的高度控制在化油器安装所需的最小空间内，不会与改装车的引擎盖内衬发生干涉；底部法兰的边角做了倒角处理，装配时不会刮伤缸盖密封面。气道内部流道做了顺滑过渡，没有明显的台阶突变，减少进气阻力，弯管处的壁厚均匀设计，既保证结构强度，又控制整体自重，适配赛车改装的轻量化需求。

　　在实际维修与改装场景中，该结构可直接用于旧车化油器改装、赛道赛车动力重组的装配参考，建模时完整还原了所有安装孔、密封面、接口台阶的尺寸关系，结构工程师可以直接基于该模型核对缸盖孔位、化油器接口尺寸，也可以在此基础上调整气道长度、接口直径，适配不同排量发动机或者不同型号化油器的改装需求，避免现场试装时出现孔位错位、干涉碰壳的问题。
