儿童代步自行车一体辐条轮组结构

　　这款轮组面向儿童代步自行车的小尺寸行走部件开发，整体采用轮辋与辐条轮毂一体化的造型思路，主要承担整车承载、滚动导向、胎体定位以及侧向受力传递的作用。轮辋外圈为连续环形结构，截面需要兼顾外胎安装、胎唇限位和轮缘强度，边缘过渡不能出现尖锐突变，避免在装配橡胶外胎时造成局部应力集中。轮体中部采用五辐式放射布局，辐条从中心轮毂区域向外延伸并与轮辋内壁平滑相接，这种布置在小轮径产品上能够减少零散辐条的装配环节，也让轮组外观更完整，适合儿童车、休闲滑步车以及小型代步装置的配套设计。

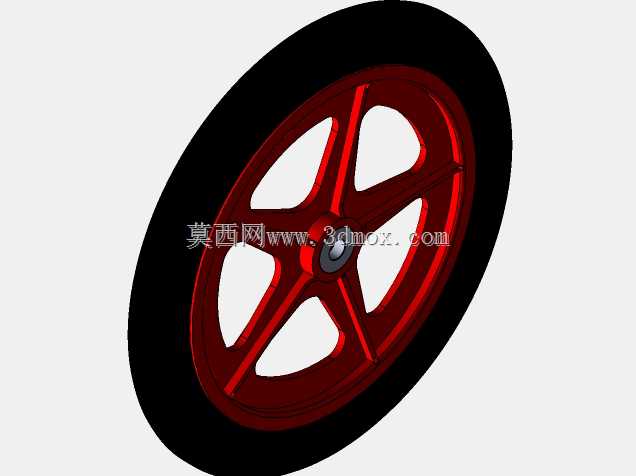

　　从实际使用场景看，小直径车轮常出现在儿童自行车、折叠辅助车、轻便推车和教学演示机构中。轮组在整车中不仅要承受垂直载荷，还要经过起步、制动、转弯和轻微颠簸路面的反复作用。儿童使用场景对轮体可靠性和外观安全性都有较高要求，辐条之间的开孔需要控制边缘圆角，孔位轮廓不宜形成窄小尖角，否则在冲击载荷下容易成为裂纹起始位置。模型中红色轮辐与黑色外圈形成明确分区，视觉上能够区分承力骨架和胎圈安装区域；工程建模时，轮辋、辐条、轮毂应保持连续的实体衔接，壁厚变化要通过圆角和渐变过渡完成，避免不同部位截面突然增厚或减薄。

　　中心轮毂是轮组与前叉或车架轴系连接的关键区域，内部需要预留轴孔、轴承或轴套安装空间。轮毂外圆与辐条根部交汇区域承受弯矩最大，设计时应适当加大根部圆角，并让辐条截面沿径向逐步变化：靠近轮毂处承担更大弯矩，截面可更厚实；靠近轮辋处主要传递拉力和支撑力，截面可适度收窄。这样的结构既能控制材料用量，也能避免轮体过重。对于注塑或压铸成型的一体轮，还需要考虑拔模方向、加强筋分布和缩痕风险；若采用金属加工，则应关注轮辋圆度、轴孔同轴度以及辐条表面的加工可达性。

　　安装边界方面，轮组外径属于小轮径范围，适配时需要与车架叉口宽度、轴心直径、锁紧方式以及外胎规格共同校核。轮辋宽度决定可安装轮胎的断面范围，过窄会限制胎体支撑，过宽则可能与前叉、挡泥板或车架管件发生干涉。轮轴中心到轮辋外缘的半径直接影响整车离地高度和骑行姿态，儿童车设计中还要结合腿长、踏板高度和转向空间综合判断。轮体两侧端面应留出轴承、垫圈、螺母或快拆组件的位置，中心孔轴线与轮辋旋转轴线必须保持同轴，否则骑行时会出现跳动、摆偏或制动摩擦不均。

　　轮辋外侧的环形槽用于约束外胎，槽底和胎唇座需要形成稳定支撑。装配充气胎时，胎圈进入轮辋后应能均匀贴合，轮缘高度要防止轮胎在低压或侧滑时脱出。若配置实心胎或发泡胎，轮辋外径和表面限位结构则要依据胎体内孔尺寸设计，保证压装后不松转。五辐之间的镂空区域承担减重作用，同时会影响轮组转动惯量；小轮车起步频繁，降低轮体质量有助于提升操控灵活性，但镂空面积不能无限制扩大，需要保证轮辋受侧向冲击时仍有足够支撑。

　　建模过程中可先绘制轮辋回转轮廓，通过旋转特征建立外圈基础，再依据辐条数量建立单片放射支撑并阵列成型。辐条与轮辋、轮毂的交汇处应使用合并实体或布尔加运算保证结构连续，中心轴孔、轴承位和端部沉台可通过切除特征完成。外形校验时，需要重点检查旋转状态下的外轮廓包络，确认轮胎装入后不会触碰叉腿；还要检查辐条开孔与刹车机构、护盖、装饰件之间的间隙。对于后续工程出图，应标注轴孔尺寸、轮辋关键直径、轮体宽度、安装面距离和关键圆角，使结构设计者能够直接进行配合校核与样件制作。
