自行车传动曲柄结构三维造型

　　曲柄是自行车传动系统中直接连接脚踏转轴与中轴链轮端的受力杆件，骑行者施加在踏板上的踩踏力经由它转化为绕中轴旋转的扭矩，再传递给链盘、链条与后轮驱动整车前进。这个零件在整车上属于高频交变载荷部件，每一次踩踏循环中杆身都要承受弯曲与扭转的复合作用，因此其造型不能只考虑外观流线，还必须兼顾力流传递路径、端部连接刚度以及长期使用下的疲劳可靠性。

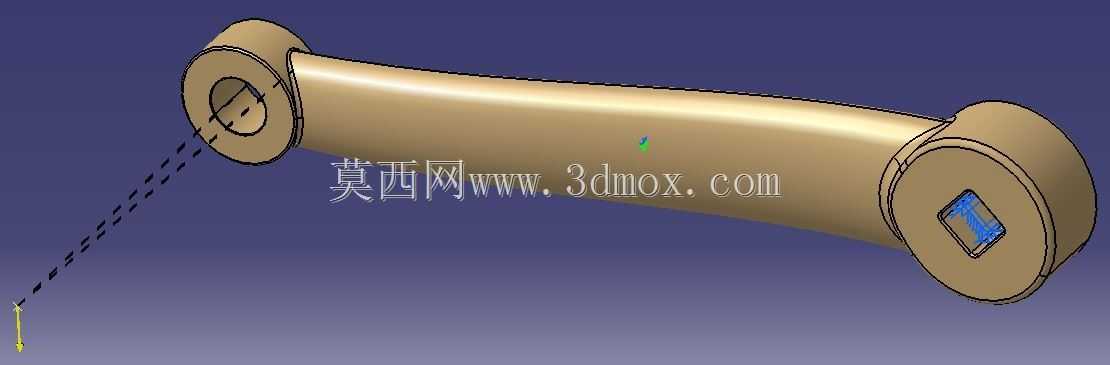

　　从实际装配边界来看，曲柄一端需要与中轴或链轮侧的安装接口配合，另一端则承担脚踏轴的安装。模型中一端呈现圆孔结构，用于套入对应转轴并通过配合面传递扭矩；另一端设置近似方形的安装孔，可与脚踏轴或方榫结构形成周向定位。方孔区域周围材料明显加厚，这是因为踏板载荷作用点距离杆身较远，端部会产生较大弯矩，若壁厚或局部宽度不足，孔口边缘容易出现应力集中，甚至在反复踩踏后产生裂纹。圆孔端同样需要保证同轴度和接触面积，避免装配后出现松动、异响或偏磨。

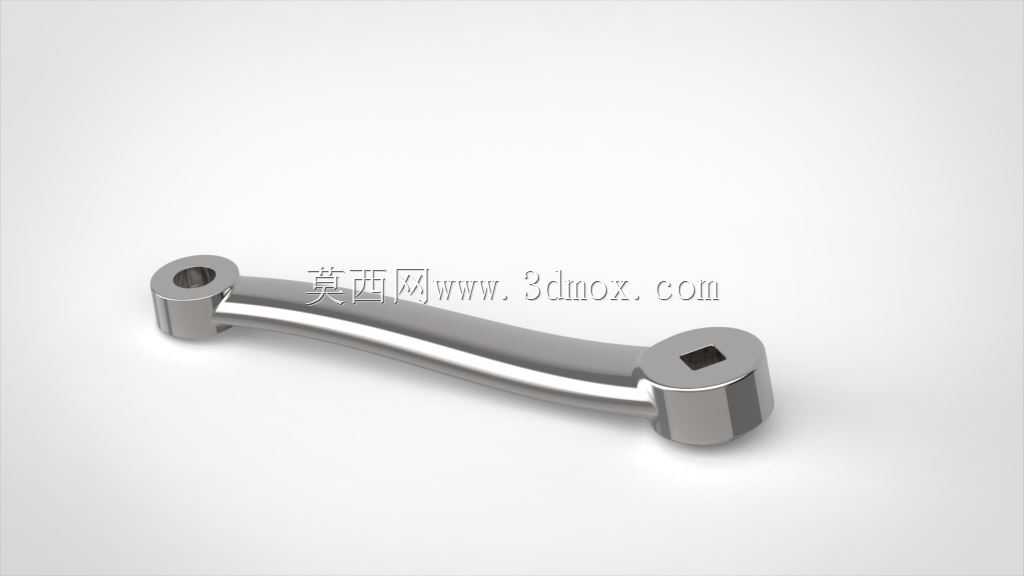

　　杆身采用略带弧度的连续过渡造型，并非单纯为了视觉效果。弯曲轮廓可以顺应踩踏过程中的力流方向，使载荷从脚踏端向中轴端传递时减少突然折角；同时，杆体截面沿长度方向变化，在靠近两端连接位置保留较厚实的实体结构，在中段则形成相对修长的梁式形态。这样的处理有利于在质量与刚度之间取得平衡：端部重点抵抗孔位挤压和局部弯矩，中段主要承担整体弯曲，过渡圆角则降低截面突变带来的应力峰值。对于结构分析练习而言，这种几何特征非常典型，约束、加载和网格划分都具有明确工程意义。

　　在建模思路上，该零件适合先确定两端孔位中心距，再建立曲柄主体的空间走向。中心距直接影响骑行杠杆比，距离越长，相同脚踏力下可获得的扭矩越大，但也会增大杆件弯矩和踩踏包络空间；距离过短则会降低发力效率，并影响人体腿部运动轨迹。因此设计时需要结合车架五通高度、脚踏离地间隙、牙盘空间以及目标车型的人体工学尺寸综合确定。杆身中心线不应与两端孔简单直线相连后草率加厚，而应根据装配避让和受力方向调整曲率，使外形既不与链盘、车架管或脚踏发生干涉，又能保持较顺畅的载荷路径。

　　端部结构是建模和后续分析的重点。圆孔端需关注内孔直径、外圆轮廓、端面厚度以及与杆身的融合圆角；方孔端则要保证方形孔的边长、倒角、端部外轮廓和孔轴方向准确。方孔的倒角不仅便于装配导入，也能减少尖角处的应力集中。若用于真实产品开发，还需要在孔端考虑锁紧螺钉、销钉或花键等防转结构的位置；即使当前模型表现为单一零件，这些接口特征也决定了它能否进入详细设计阶段。

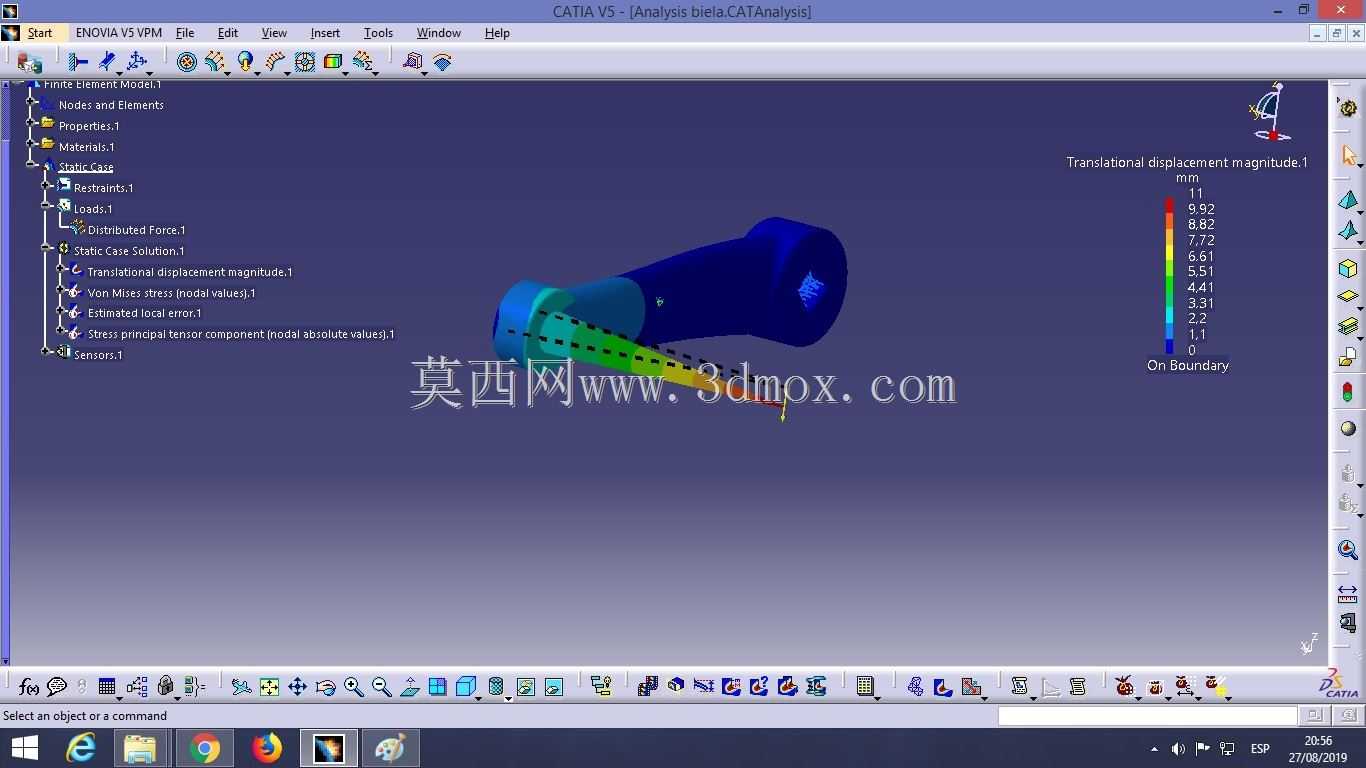

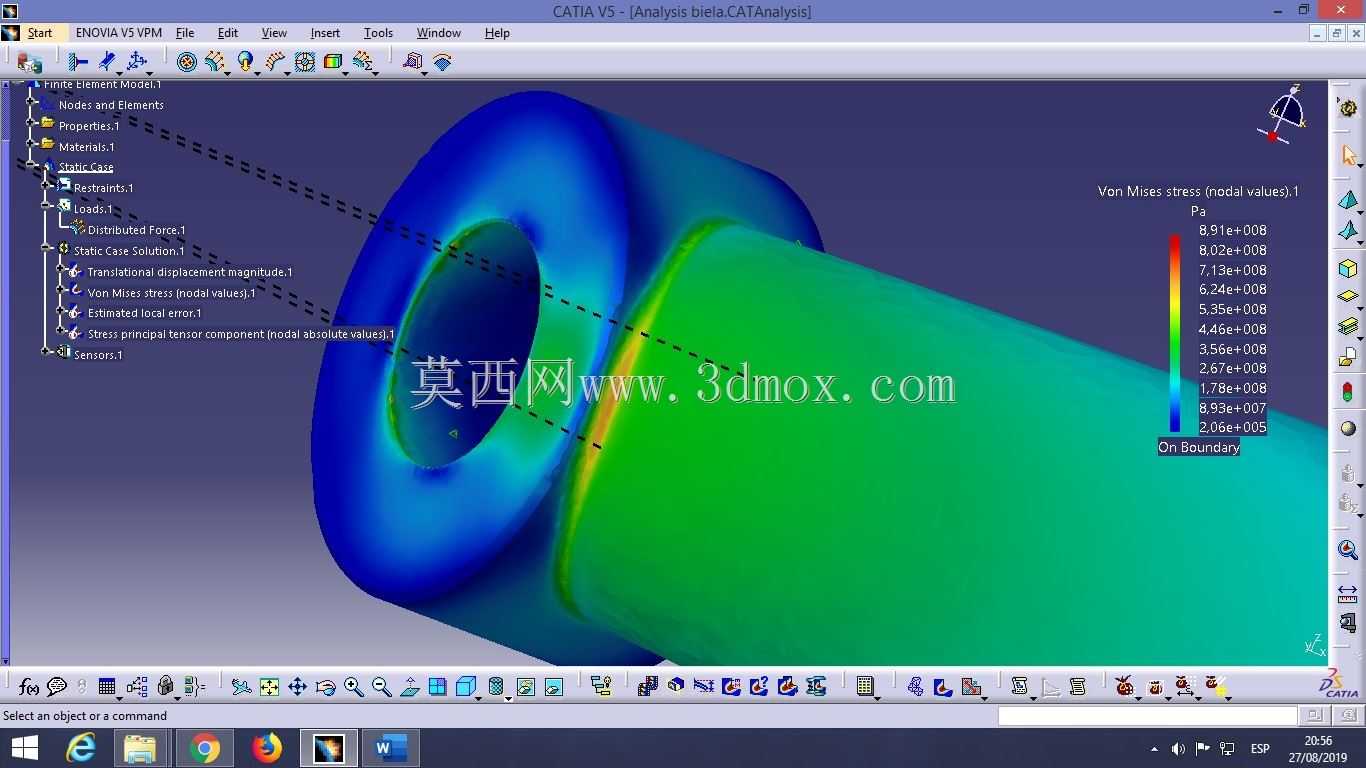

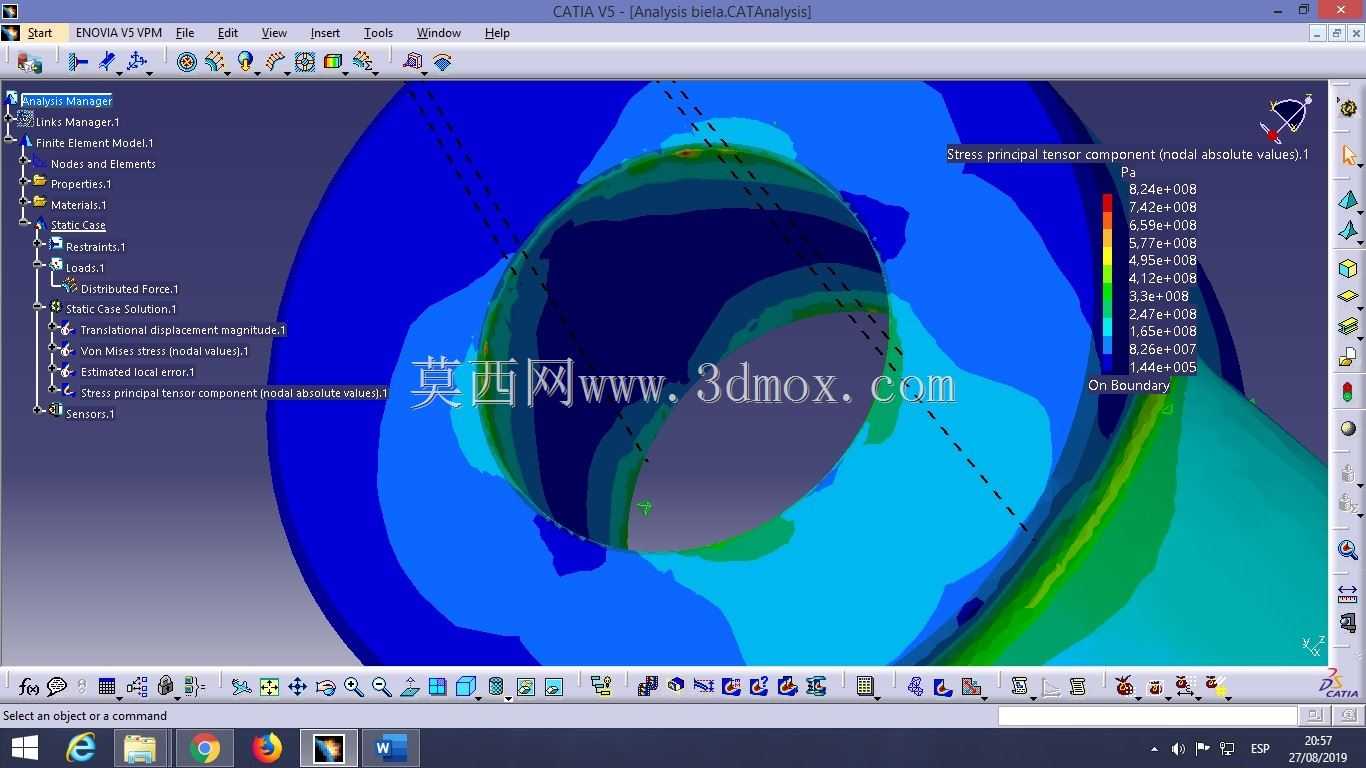

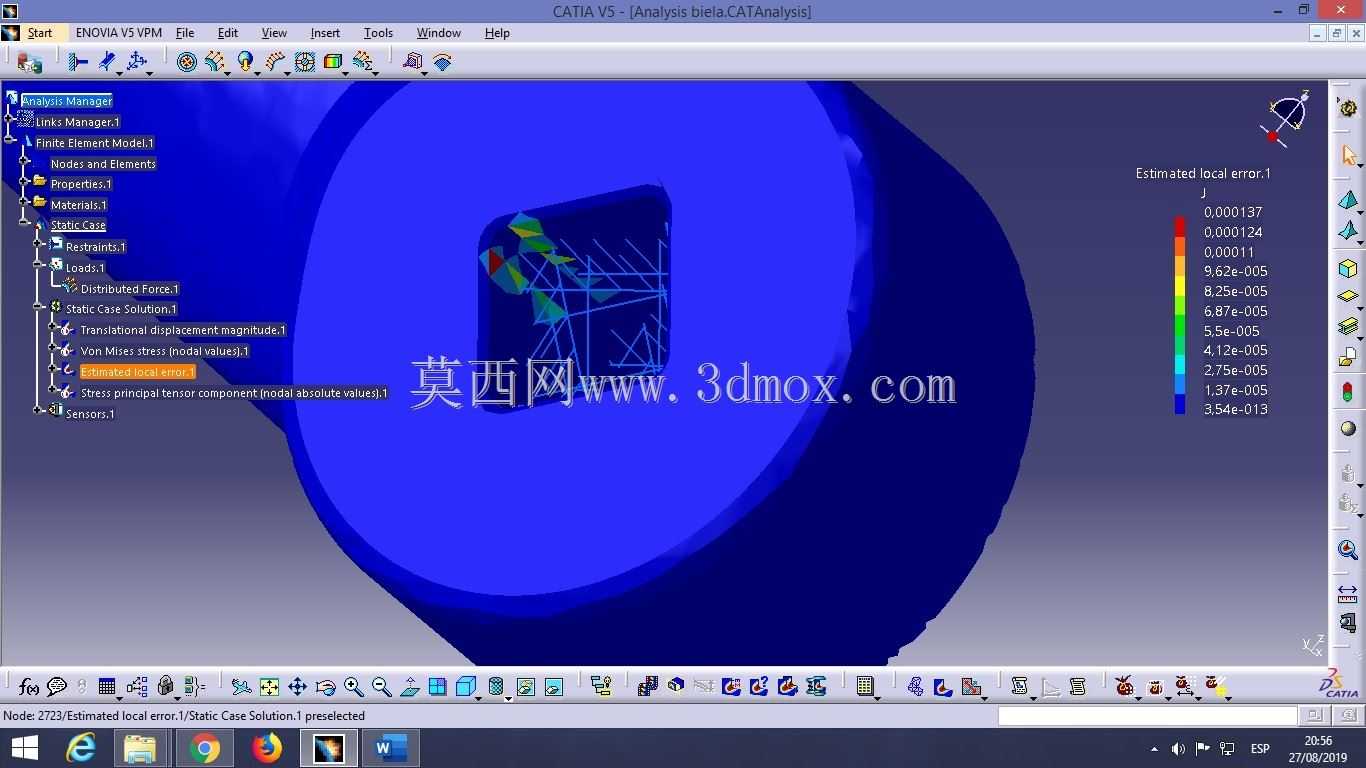

　　在结构性能评估中，可将中轴连接端作为约束区域，在脚踏安装位置施加垂直于曲柄平面或包含切向分量的载荷，模拟站立踩踏、起步加速或冲击路况下的受力状态。分析结果应重点观察方孔周围、圆孔根部以及杆身过渡区的应力分布。若高应力集中在狭窄圆角处，说明几何过渡需要放大或增加局部壁厚；若杆身中段变形过大，则应提高截面高度或调整材料分布。由于曲柄承受的是周期性载荷，静态载荷分析虽然不能完全替代疲劳寿命计算，但能够快速识别薄弱区域，为后续拓扑优化、截面优化和详细疲劳校核提供方向。

　　从制造角度看，这类零件可对应锻造、机加工或高强度铝合金成型工艺。锻件通常要求外形保持连续拔模趋势，避免深槽和突兀薄壁；机加工件则更关注毛坯余量、装夹基准和孔位加工精度。三维造型时保留圆滑过渡和合理壁厚，不仅有利于分析收敛，也能让后续工艺方案更容易落地。整体来看，该曲柄模型虽然结构形式简洁，却完整覆盖了传动件设计中的接口定位、力流传递、刚度分配、应力集中控制和装配边界校核等关键内容，适合作为机械结构建模与工程分析的基础案例。
