环形立式支撑管夹紧固支座结构

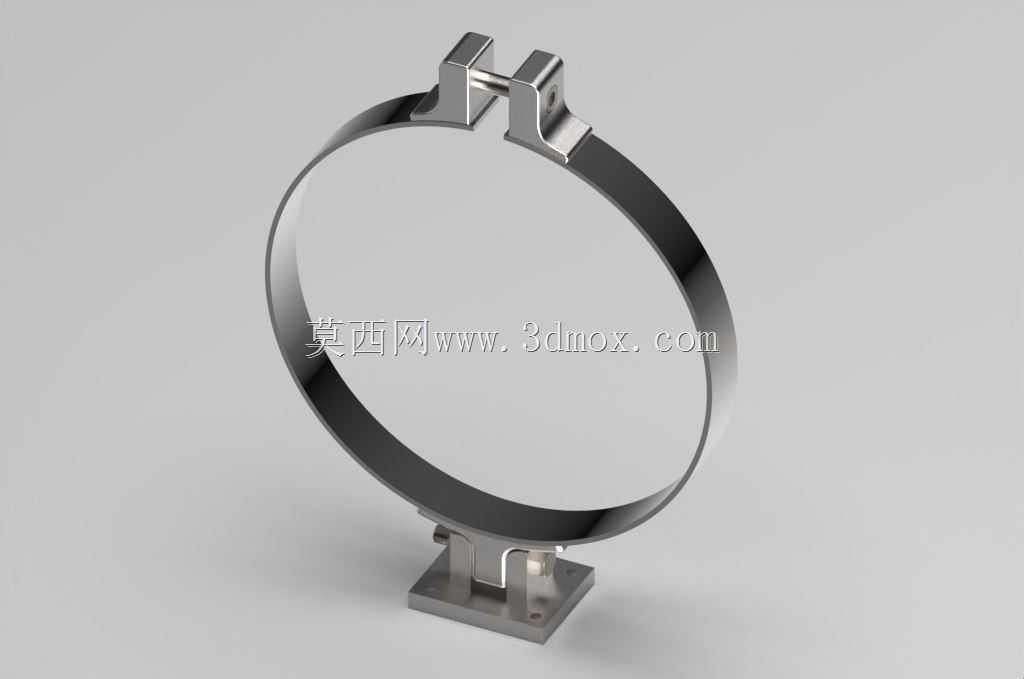

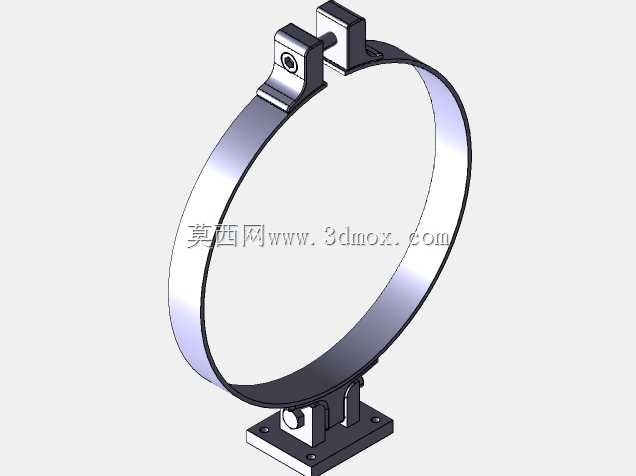

　　这套环形紧固支座主要用于圆柱形管路、杆状构件或小型筒体的侧向固定，常见于设备机架内部管线排布、实验台架支撑、轻型工业装置外装固定以及通讯基础设施中的杆件限位场景。构件整体由开口环形抱带、顶部双耳锁紧结构和底部方形安装座三部分组成，受力路径清晰，外部载荷从被夹持的圆柱面传递到环抱钢带，再经由下部连接立板扩散到底座安装面，最终通过底座四角的紧固件传入支撑基体。

　　从实际使用角度看，这类夹具并不承担大吨位载荷，而是解决圆柱件在机架上的定位、防转和抗振问题。抱箍开口处设置一对平行耳板，耳板上加工同轴通孔，穿入螺栓后可收紧环带内径，使环体内壁与被夹持圆柱表面形成均匀接触。相比单点螺钉顶紧方式，环形包覆能够降低局部接触应力，避免薄壁管表面出现压痕，也能在设备运行产生小幅振动时保持较稳定的摩擦力。顶部双耳之间预留了螺栓装拆空间，螺母拧紧后两侧耳板仍保持平行受力，减少偏载造成的耳板弯曲。

　　底部支座采用方形法兰板形式，板面上预留安装孔，适合直接固定在型材台面、焊接机架板或混凝土支墩预埋件上。支座立板与环带下部相连，连接区域设置了过渡加强结构，使环带在承受侧向推力时不会只依靠窄焊缝或单薄筋板传力。若被固定对象为竖直管道，底座承受的主要是管道偏心重量和横向风载、振动载荷；若用于水平管路，则环带上方和下方的接触区会共同承担管路重量，螺栓预紧力不宜过大，应在保证不滑移的前提下避免圆管截面被压成椭圆。

　　建模时需要重点控制环带内径、环带宽度、厚度以及开口间隙之间的关系。内径决定适配的圆柱件名义尺寸，环带宽度影响接触面积和夹持稳定性，厚度则关系到收紧时的弹性变形与强度储备。开口间隙不能过小，否则在公差累积或管件外径略大时，耳板无法继续靠拢；间隙过大又会使螺栓有效收紧行程增加，环带闭合后接触不均。底部安装孔的孔距、孔径和板厚构成安装边界，设计时应与现场螺栓规格、支撑面平面度以及维护空间一并考虑。环体中心高也是关键尺寸，它决定被夹持管件与底座平面之间的距离，直接影响管线与周边设备是否干涉。

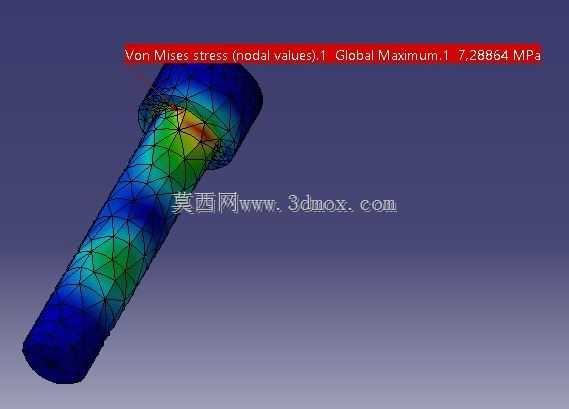

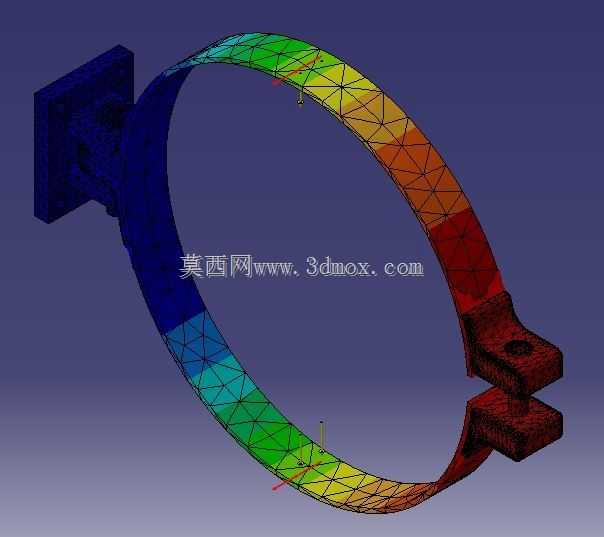

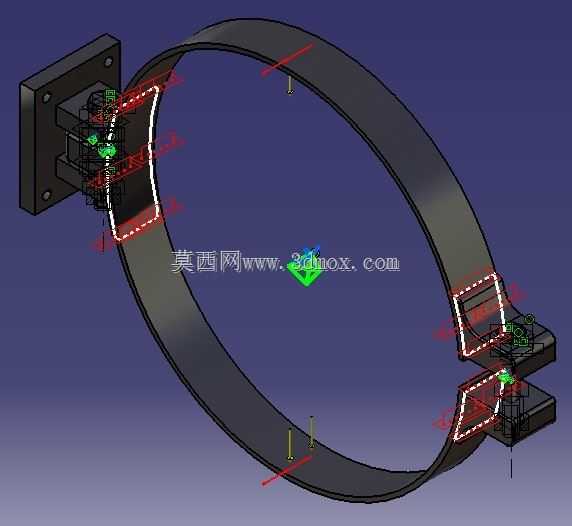

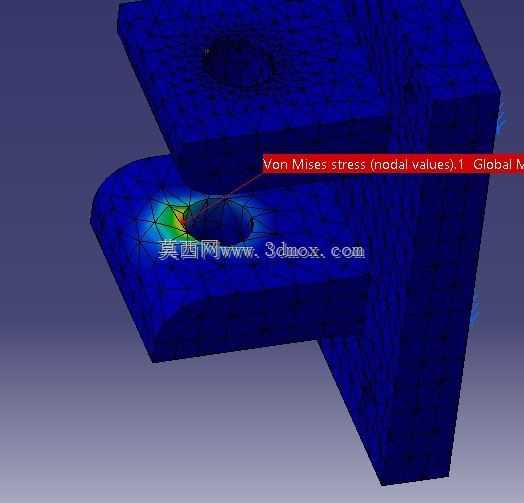

　　结构分析可围绕耳板孔边、环带开口过渡区和立板与底座交接处展开。耳板在螺栓预紧时受拉，孔壁存在挤压应力；环带开口附近几何形状突变，弯曲刚度从连续圆环转为双耳受拉，容易出现应力集中；下部立板则在横向载荷下承受弯矩，底板孔位附近会产生局部压应力。通过合理加大耳板根部圆角、延长立板与底板的连接长度、在环带与支座之间设置平滑过渡，可以降低峰值应力。环带内壁可根据使用对象增加橡胶垫或耐磨衬层，既能提高摩擦系数，也能隔绝金属直接接触，适合表面防护要求较高的管路。

　　在装配层面，该结构不需要复杂工装，环体从侧面套入圆柱件后，将底座对准支撑面，先固定底部螺栓，再逐步交叉拧紧顶部锁紧螺栓，使环带均匀收拢。维护时可松开顶部螺栓调整管件角度或高度，底座不必完全拆除，这对管线改造和设备检修比较方便。整体造型简洁，零件数量少，适合作为标准化夹持部件在不同直径系列中扩展，通过更改环体内径、板厚和底座孔距，即可覆盖多种轻型圆柱构件的固定需求。
