TMGB型铜质接地母排绝缘支撑组件

　　这套接地母排组件在数据中心、通信机房、工业配电柜体以及自动化产线的等电位联结系统里属于基础但关键的导电连接件，核心作用是把设备外壳、屏蔽层、防雷器接地端、机柜框架以及各类进出线缆的接地支线统一汇集到一处低阻抗节点，再通过主接地线接入建筑接地网，避免不同设备之间出现电位差，也为故障电流和雷击浪涌提供一条确定的泄放路径。现场施工时，母排通常沿机柜列头柜内侧、弱电井墙面或配电柜底部横向布置，多根支线分别压接端子后固定到母排表面的各接线孔位，主干接地电缆则从母排端部或专用大孔位引出，整个汇流结构一目了然，后期巡检和增容改造时也方便逐回路核对。

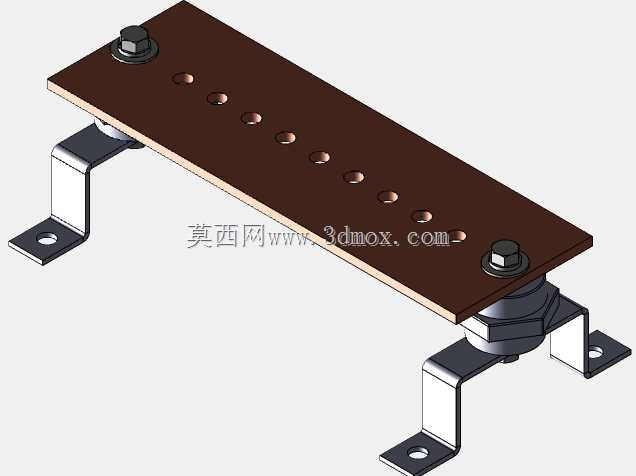

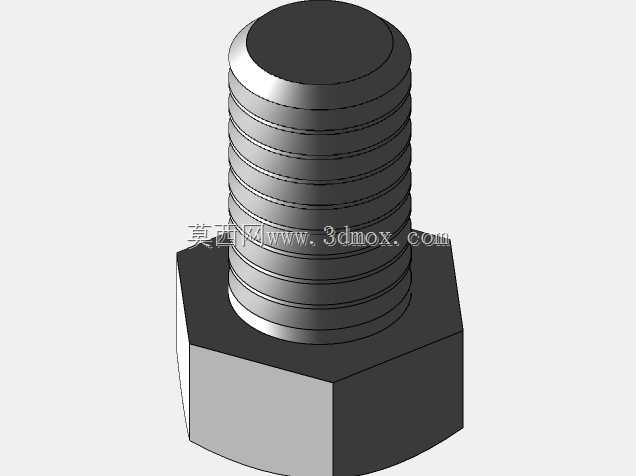

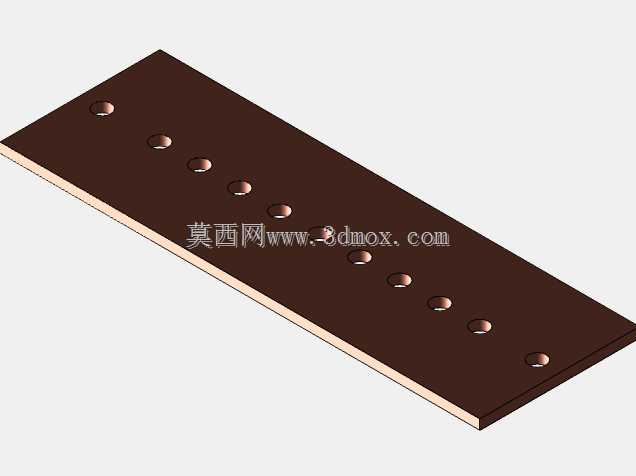

　　主体导电件采用紫铜材质加工，铜的导电率高、接触电阻稳定，长期通过故障电流时发热小，表面做了深色防护处理以减缓氧化，同时不影响接线位置的导电接触。母排本体为长条形平板结构，板面上沿长度方向均匀排布了十余个圆形接线孔，孔位间距经过规整布置，可同时容纳多根接地支线端子，相邻端子拧紧时扳手空间互不干涉，线缆接入后走线方向整齐。母排两端各设置一处较大的紧固安装位，用于主接地连接或整体固定，螺栓、平垫、弹垫配套齐全，装配关系在三维模型中均有完整体现。

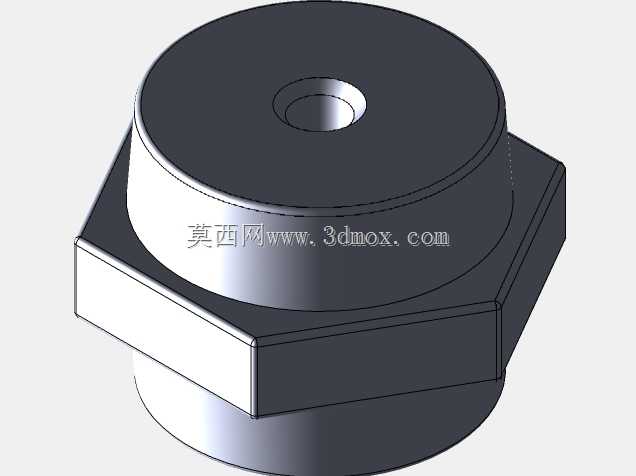

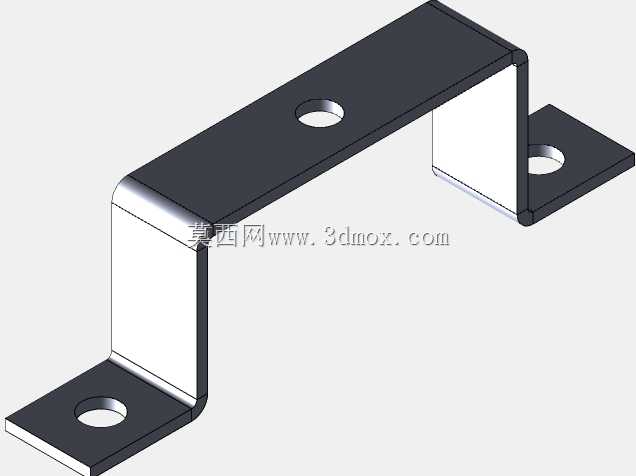

　　母排与安装基础之间并非刚性直接接触，而是通过几组绝缘子实现电气隔离。支撑绝缘子下部为金属安装支架，支架带折弯边和底脚安装孔，可用膨胀螺栓固定到墙面或用螺钉固定到柜体内的安装梁上；绝缘子本体为高强度绝缘材料，上端通过螺栓与铜排锁紧，下端与金属支架连接，既把铜排牢固托起，又保证母排与柜体、墙面等接地金属结构之间除规定的主接地路径外无意外导通，这种悬浮支撑方式能让接地系统的连接关系更清晰，也减少了杂散电流通过安装结构乱窜的可能。模型中支架的折弯角度、绝缘子的高度以及底脚孔位都按实际装配关系建模，安装时母排底面与安装面之间留出了足够的绝缘爬电距离和接线操作空间。

　　从设计思路上看，这类接地母排首先要满足载流与短路热稳定要求，铜排的宽厚尺寸决定了其通流能力，孔位数量则对应可接入的接地回路数；其次要考虑接触可靠性，每个接线孔配合合适规格的螺栓，能保证端子压接后接触面压力充足，长期运行不松动；绝缘支撑件的选型则兼顾机械承重与电气绝缘，既要承受铜排自身及 attached 线缆的重量，也要在工频耐压和冲击电压下不发生击穿。结构上采用平板母排加分立绝缘子的方案，相比一体成型的接地端子箱，布置更灵活，孔位可根据现场回路数灵活选用，支架也能随安装面情况微调位置。

　　安装边界方面，母排整体呈水平长条布局，长度方向占据主要空间，宽度方向较窄，适合贴墙或贴柜壁安装；下方绝缘子和支架向下延伸出一定高度，安装时需在母排下方预留扳手操作空间，上方也要留出螺栓拧紧和线缆弯曲的余量。母排表面各接线孔的孔径适配常规接地端子，支线线缆从母排前方或侧方引入后，端子平贴铜排表面锁紧即可。三维模型完整还原了铜排、绝缘子、金属支架、紧固螺栓及垫片的装配层级，各零件配合关系清晰，可直接用于配电柜体内部接地系统的布局校核、安装支架的干涉检查以及接地汇流方案的演示沟通，对从事机房配电、防雷接地和柜体结构设计的工程人员核对安装尺寸、规划接线路径具有实际参考价值。
