饼干包装机用切割器钳口结构设计

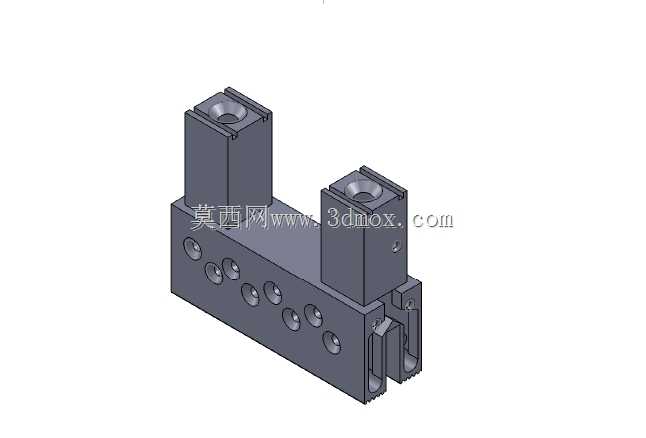

　　在饼干连续化包装生产线的横封切断工位，这类钳口部件是决定包装封口齐整度、切断面光洁度的核心执行零件，日常运行中需要配合横封辊的往复回转节奏，在完成包装膜热压封口的瞬间同步完成膜料切断，同时夹持住包装膜尾端牵引至下一工位，避免膜料跑偏褶皱影响后续包装成型。不同于通用气动剪刀的刃口结构，该钳口采用双立座加一体式基座的布局，两个对称布置的立座顶部预留了与驱动摆臂连接的沉孔安装位，安装时可直接通过内六角螺栓与摆臂输出端锁紧，无需额外设计转接法兰，能有效压缩工位的安装空间，适配多数中速枕式包装机的横封工位安装边界。基座侧面排布的多组横向通孔，是为钳口刃口的微调结构预留的安装通道，实际装配时可通过穿入调节螺钉调整两个钳臂的开合间隙，

　　针对不同厚度的PP、PE复合包装膜，可将刃口贴合间隙控制在0.02mm到0.1mm区间，既保证切断时膜料无连丝、无毛刺，又能避免刃口硬接触导致的崩刃问题，延长易损件的更换周期。钳口下端的夹持工作面做了细齿纹滚花处理，这一细节设计是为了增大与包装膜接触时的摩擦力，在高速牵引过程中不会出现膜料打滑移位的问题，尤其是针对表面带防粘涂层的饼干包装膜，普通光面钳口的夹持力不足容易导致包装袋对位偏移，出现饼干外露、封口错位的次品，滚花齿的齿高控制在0.15mm，既不会压穿包装膜导致漏料，又能提供足够的牵引摩擦力。从结构强度角度考虑，整个钳口的基座与立座采用一体化加工成型，没有拼接焊缝，在每分钟80到120次的高频开合冲击下，

　　不会出现连接部位松动开裂的问题，立座与基座的过渡位置做了R3的圆角卸荷处理，可分散开合动作带来的应力集中，避免长期交变载荷下出现疲劳断裂。安装尺寸方面，两个立座的中心距可适配常规250型枕式包装机的摆臂安装孔位，基座总宽度控制在120mm以内，安装时不会与两侧的封辊轴承座产生运动干涉，下端钳臂的开合行程设计为8mm，足够容纳两层叠加的包装膜通过，同时不会因为行程过大增加驱动气缸的负载损耗。实际生产调试中，这类钳口的刃口采用镶嵌式高速钢刀片设计，刀片磨损后可单独拆卸更换，无需更换整个钳口基体，能大幅降低生产线的易损件成本，刀片安装槽与基体的配合公差控制在H7/g6，更换刀片后无需重新做复杂的对位校准，

　　只需拧紧压紧螺钉即可保证刃口的平行度，减少设备停机调试的时间。在与设备的配合逻辑上，钳口的开合动作由摆臂带动的凸轮结构驱动，开合时序与横封辊的转动角度严格匹配，当封辊压合到包装膜的0.2秒前钳口提前闭合夹持膜料，封辊完成热封抬起的瞬间钳口同步完成切断动作，随后保持夹持状态牵引膜料前进一个袋长的距离再张开，整个动作时序的配合精度直接决定了包装袋的长度误差，而钳口本身的形位公差控制是时序精度的基础，两个立座安装面的平行度要求控制在0.01mm以内，保证钳口开合时两侧刃口始终保持平行，不会出现一侧切不断膜料的问题。针对饼干包装生产中常见的饼干碎屑掉落问题，钳口的基体表面做了硬质阳极氧化处理，表面粗糙度达到Ra0.8，碎屑不容易粘附在钳口表面，日常清洁时只需用压缩空气吹扫即可清理残留碎屑，避免碎屑夹在刃口位置导致的封口夹料、封口不牢的质量问题。
