菱形法兰带座深沟球轴承三维结构

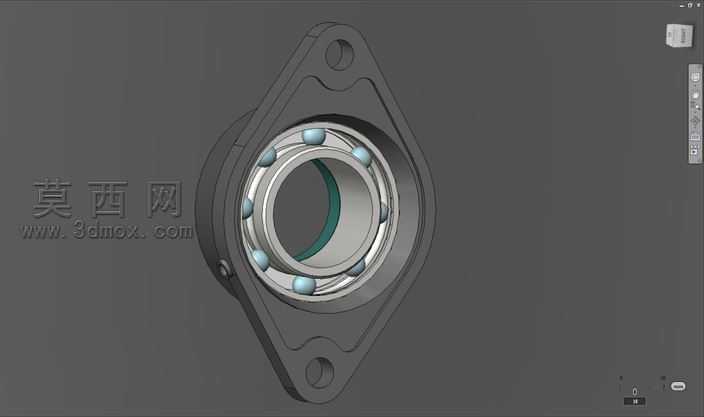

本模型为菱形法兰式带座深沟球轴承，整体采用三维参数化建模方式完成，完整还原了该类轴承的全部装配结构与细节特征。建模过程中首先对轴承座部分进行特征构建，采用菱形切边的法兰结构设计，法兰端面上预留三个对称分布的安装通孔，用于实现轴承单元在设备安装面上的螺栓固定，轴承座主体采用一体式铸造型腔结构，包裹轴承外圈的安装位设置有精准的定位止口，保证轴承装配后的同轴度精度。轴承主体部分严格按照深沟球轴承的标准结构进行建模，包含内圈、外圈、滚动钢球、保持架四个核心部件：内圈内壁为光滑的轴配合面，设置有标准的倒角引导结构，方便传动轴的装配导入；外圈与轴承座的安装位采用过盈配合的尺寸设计，外壁做光滑处理；滚动钢球按照标准节圆直径均匀排布，共设置八颗钢球，每颗钢球分别与内圈、外圈的滚道面做相切约束，还原真实的滚动接触关系；保持架采用浪形结构设计，对每颗钢球进行独立限位，保证钢球在运转过程中不会发生相互碰撞或位置偏移。渲染阶段对不同部件赋予了差异化的材质表现：轴承座采用哑光铸铁材质，表面做轻微的粗糙质感处理，还原铸造件的真实表面肌理；轴承内圈、外圈以及钢球采用高抛光轴承钢材质，添加金属反射与轻微的环境高光效果，突出金属部件的精密加工质感；保持架采用浅灰色工程塑料材质，与金属部件形成明确的视觉区分；内圈内侧的密封件采用暗青色橡胶材质，还原密封圈的弹性材质特征。整体模型装配关系清晰，各部件之间无干涉问题，既可以用于机械设计教学中的轴承结构演示，也可以直接导入装配体中作为标准传动部件使用，能够直观展示带座法兰轴承的安装方式与内部运转结构，帮助设计人员快速完成设备传动部位的布局设计，减少标准件重复建模的工作量。
