多孔U型金属薄板拼装固定支架

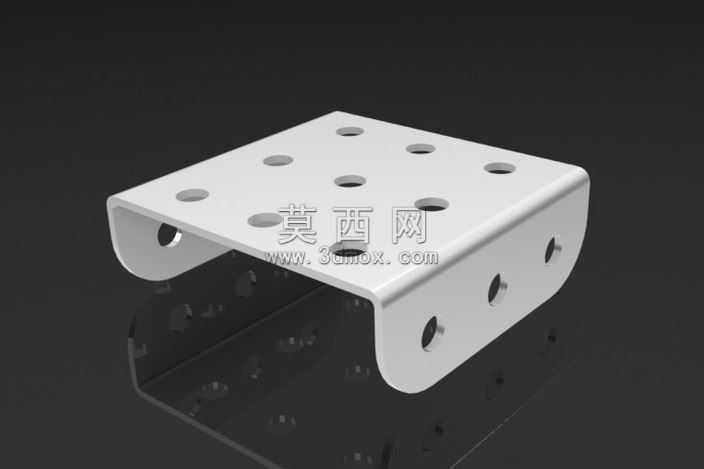

该三维模型为一款U型结构的金属薄板拼装支架，建模阶段采用参数化设计思路，先绘制基础平板的二维草图，标注好顶面与两侧立面的所有孔位坐标，通过钣金折弯特征生成U型主体结构，保证折弯处的圆角过渡符合实际钣金加工的工艺要求，避免出现应力集中的尖锐折角。建模过程中对所有安装孔做了统一规格处理，顶面均匀排布9个圆形通孔，两侧立面各设置3个同轴通孔，孔位间距严格遵循模块化拼装的尺寸标准，可适配M4规格的标准紧固件，满足多方向的拼装连接需求。材质设置选用哑光冷轧钢板材质，调整金属粗糙度参数模拟真实钣金件的表面质感，渲染阶段采用三点布光方案，主光源从斜上方打亮支架顶面，补光弱化侧面阴影，背景选用深灰色纯色背景突出金属件的轮廓结构，同时添加轻微的环境反射效果，让金属表面的质感更具真实感。结构设计上采用一体折弯成型的方案，无需额外焊接工序，整体结构轻量化的同时保证足够的结构强度，两侧立面的孔位可实现垂直方向的组件连接，顶面多孔位设计支持不同位置的零部件固定，可灵活适配多种拼装装置的安装需求，既可以作为小型实验装置的支撑底座，也可作为模块化拼装系统的连接节点，适配不同的安装场景。设计过程中充分考虑钣金加工的落料、冲孔、折弯工序的可行性，所有孔位距离折弯边的距离都符合钣金加工的最小边距要求，避免加工过程中出现孔位变形的问题，整体模型的尺寸公差预留合理，可直接导出工程图用于实际生产加工。
