丝杆传动四向可调定位工装机构

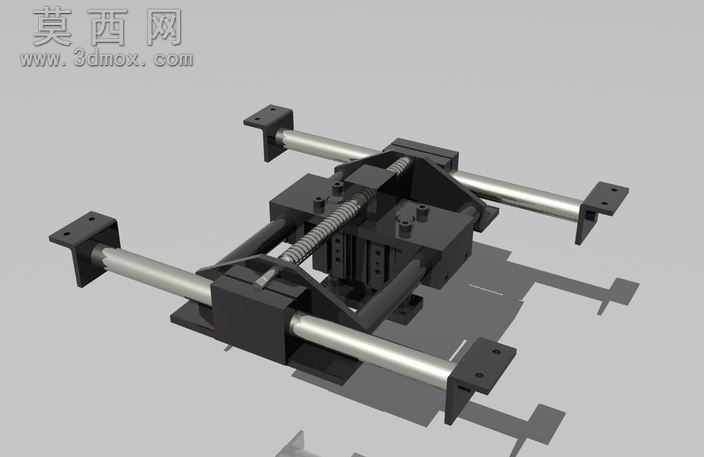

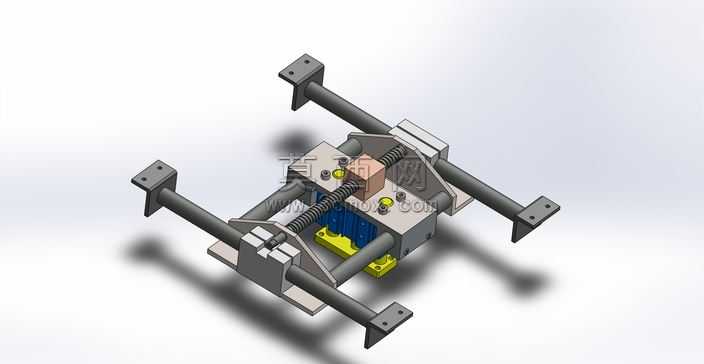

该作品为一款基于丝杆传动原理设计的四向可调定位工装机构，整体采用三维参数化建模方式完成全结构搭建，建模过程中对每一处装配间隙、配合公差都做了精准设定，确保各运动部件之间无干涉、传动顺滑。从结构设计来看，机构核心采用梯形丝杆作为传动核心部件，搭配对称布置的四根导向光轴实现稳定的直线导向，丝杆中部设置有驱动滑块，可通过手动或外接动力源驱动滑块沿轴向移动，滑块两侧通过连杆结构连接四个向外延伸的安装支脚，每个支脚末端都设计有带安装孔的固定座，可根据使用需求适配不同规格的待定位工件。建模阶段对各部件的材质做了区分设定：导向光轴采用镀铬轴承钢材质，表面做高光金属质感渲染，还原真实工件的耐磨光滑特性；丝杆与传动螺母采用调质45号钢材质，渲染时做了细微的表面纹理处理，体现机加工后的金属质感；安装支脚与固定座采用铝合金材质，做了哑光氧化的材质表现，既减轻整体重量又保证结构强度；中部的基座与滑块部分采用工程塑料与钢材结合的材质搭配，不同材质的色彩与质感区分清晰，便于快速识别各部件功能。设计思路上，该机构主打多位置同步可调的定位功能，通过单根丝杆的转动即可带动四个支脚同步向外伸展或向内收拢，实现不同尺寸工件的快速装夹定位，省去了传统工装反复调整固定位置的繁琐步骤，四根导向光轴呈对称矩形布置，可有效抵消传动过程中的侧向力矩，保证机构在负载状态下依然保持稳定的运动精度，不会出现卡滞或偏移问题。渲染阶段采用柔和的影棚布光方式，在浅灰色背景下突出机构的立体结构，各部件的边缘做了细微的倒角光影处理，还原真实机械加工零件的细节特征，装配关系通过半透明剖切示意与爆炸视图逻辑做了隐性表达，让观看者可以清晰理解内部的传动逻辑与装配顺序，整体结构紧凑、传动路径简洁，具备很高的实际工装应用参考价值。
