丝杆传动双光轴直线滑台模组结构

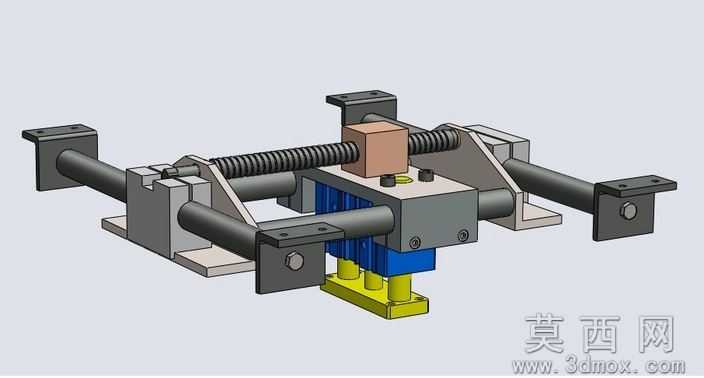

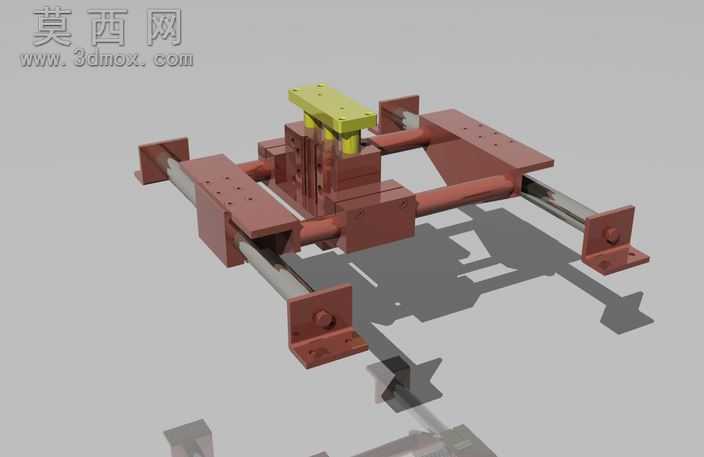

本作品为丝杆传动式双光轴直线滑台模组的三维建模成果，建模阶段以SolidWorks为核心工具，遵循机械设计的基准统一原则，先搭建整体装配骨架，以丝杆的中心轴线为第一基准，两根平行光轴的安装基准面为第二基准，依次完成各零部件的建模与装配约束，保证各部件的同轴度、平行度公差符合机械设计规范。建模过程中对标准件做了合理简化与特征还原，梯形丝杆的牙型轮廓按照传动标准参数绘制，还原了丝杆与铜螺母的啮合传动结构，光轴的安装固定座、端部安装法兰均按照实际安装尺寸建模，保留了安装孔位、定位槽等关键装配特征，滑台滑块部分分别建模了丝杆螺母连接块、光轴直线轴承座、底部执行元件安装板，清晰呈现各部件的连接关系。渲染阶段采用机械工业常用的材质配色方案，金属结构件采用哑光灰铸铁材质，光轴、丝杆采用抛光镀铬金属材质，端部安装法兰采用发黑处理钢材材质，底部安装的执行元件基座采用明黄色工程塑料材质，滑动台面上的模拟载物块采用棕褐色电木材质，通过不同材质的区分清晰展现模组的各部分结构，渲染时添加了柔和的环境光与定向补光，避免金属材质出现过曝反光，同时突出零件的棱边与装配缝隙，让整体结构层次清晰。结构设计上，该模组采用双光轴作为导向支撑，相比单光轴结构拥有更好的抗扭性能与负载能力，梯形丝杆传动具备一定的自锁特性，适合低速重载的直线平移场景，两端的固定座集成了丝杆支撑轴承与光轴锁紧结构，端部法兰预留了多组安装孔位，可适配不同的安装机架，滑台台面预留了标准化的螺孔阵列，可灵活加装夹爪、吸盘等执行元件，底部的安装板可直接对接升降或其他方向的平移机构，拓展为多轴运动平台。设计思路围绕低成本、易装配、高通用性的小型直线传动需求展开，所有安装孔位均采用标准公制尺寸，零部件均可采用常规机加工方式生产，装配逻辑简单，维护更换配件便捷，可广泛应用于小型自动化设备的点位平移、物料推送、工位切换等场景，建模过程中对运动干涉做了全程校验，保证滑台在全行程移动过程中不会与两端固定座、底部安装部件发生碰撞，各运动部件的活动间隙预留合理，符合实际加工装配的公差要求。
