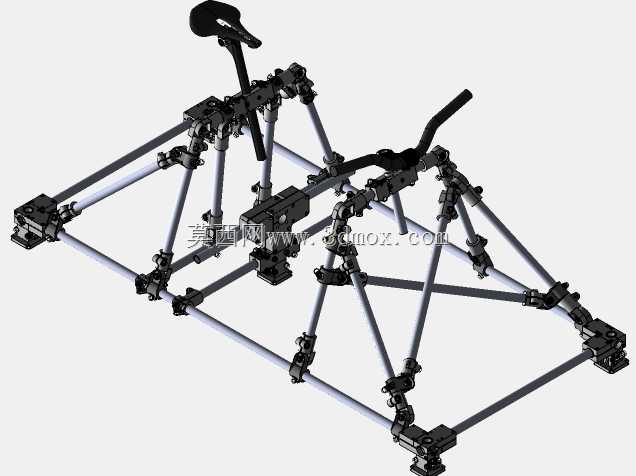

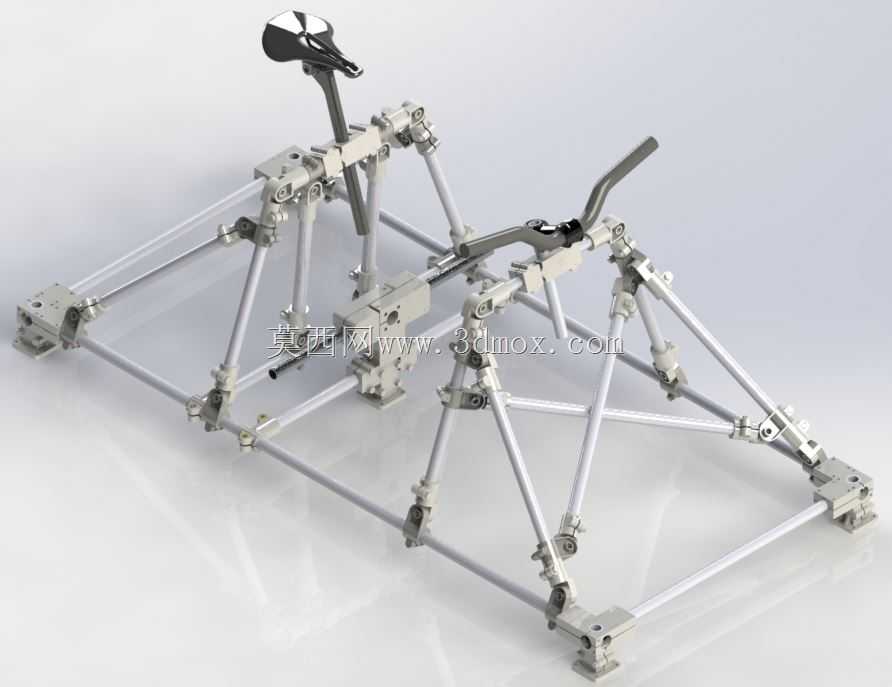

这套双车试验结构主要面向骑行姿态、人机耦合动力学以及骑手被动阻抗测试场景,可在实验室环境中复现双人并列或前后协同骑行时的受力传递关系。与常规整车展示模型不同,该结构没有封闭外壳和装饰件,核心由管材框架、关节连接件、车座安装位、车把安装位以及多组可调支撑腿组成,便于观察每一处传力路径,也适合在结构方案阶段进行干涉检查、运动范围校核和装配关系验证。
从实际用途看,台架重点服务于骑行过程中人体—车辆之间的力学响应研究。骑手落座后,躯干、手臂、腿部对车架形成不同方向的约束,路面激励或车架扰动会通过轮组等效位置、座管和把立传递到人体。被动阻抗测量关注的正是人体在不主动发力控制时,对这些振动、摆动和扭转输入所表现出的等效刚度、阻尼与质量特性。双车布局可以同时布置两名受试者,也可将一侧作为参考机构,另一侧安装传感器或假人模块,用于对比不同姿态、不同握把方式、不同座高下的响应差异。

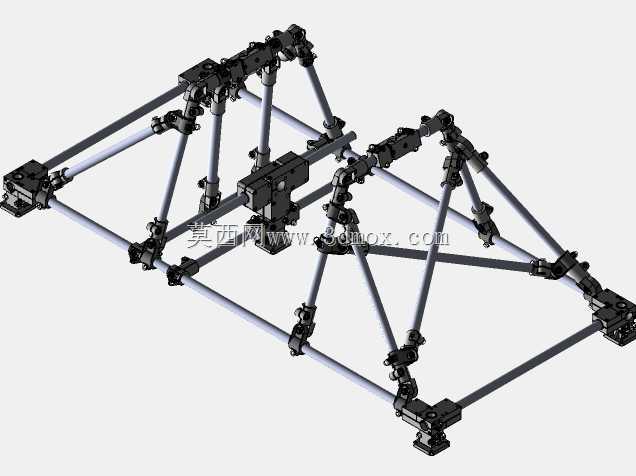

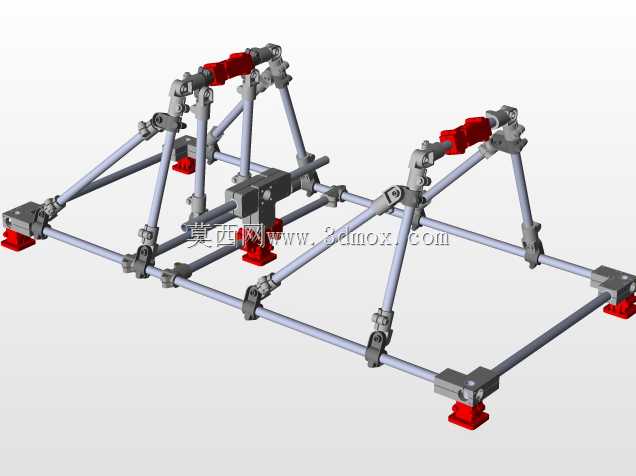

框架设计采用开放式空间桁架思路。底部由多根平行和斜向布置的杆件构成矩形承载边界,纵向杆件承担主要跨度方向的弯矩,斜向支撑杆则抑制平面外扭转。杆件之间通过块状接头连接,接头处预留销轴、螺栓或锁紧结构,使部分支撑腿具有角度调节能力。这样的处理并非单纯为了拆装方便,而是为了在试验前改变车架等效几何:座管位置、车把高度、支撑腿张开角度以及前后轴距都可以在一定范围内调整,从而模拟不同车型尺寸和骑行姿态。
车座区域保留了独立座管和鞍座夹持结构,座管通过中部转接块与主框架相连,能够把骑手垂直方向的重力载荷和俯仰扰动传递到下方桁架。车把区域设置了类似把立和握把的操纵部件,转向轴线附近保留回转自由度,用于模拟手臂对车把的约束。骑手双手握持时,肩部、肘部和腕部形成柔性闭环,该闭环对车头摆动的阻抗特性是台架测量的重要部分。由于模型中把立、座管和底部支撑并非刚性焊死在同一平面,设计时需要重点关注关节间隙对测试结果的影响。
外形边界上,整体台架呈低矮长方形布局,长度方向容纳两套骑行位置,宽度方向由外侧斜撑保证稳定。底部支撑脚分布在框架四角及中部关键节点处,支撑脚下端可设置脚垫或地脚连接面,以便固定在实验室平地或测力平台上。安装时需要保证底梁纵向水平,斜撑关节锁紧后不应出现明显侧向晃动;若用于振动测试,还应在支撑脚与地面之间预留力传感器或加速度传感器的安装空间。框架上方的鞍座和车把突出高度决定了受试者上下台架的空间需求,周边应保留避让区域,避免踏板动作、腿部摆动或测试线缆与支架发生干涉。
结构建模时,杆件可按圆管或型材截面处理,接头块作为主要承载零件单独建模。销轴中心、座管轴线、把立回转轴线和支撑脚落点应建立明确基准,这些基准直接关系到后续运动学分析。若要进一步开展有限元计算,可将管材设置为梁单元或壳单元,接头区域根据螺栓连接形式设定接触或绑定关系;若关注骑手阻抗,则可在车座、脚踏和车把位置建立等效弹簧阻尼单元,把人体肢体简化为多段柔性连接体系。
该台架的设计思路强调可重构与可测量,而不是追求完整自行车外观。外露的杆件和接头让载荷路径清晰可见,可调关节让几何参数能够按试验要求变化,双工位布置则提高了对比测试的灵活性。对于结构设计人员而言,建模时需要同时兼顾装配可行性、关节运动范围、传感器布置空间以及现场固定方式,才能使三维结构不仅具备展示效果,也能支撑真实的骑行动力学试验。
