轻型木结构房屋框架构造设计

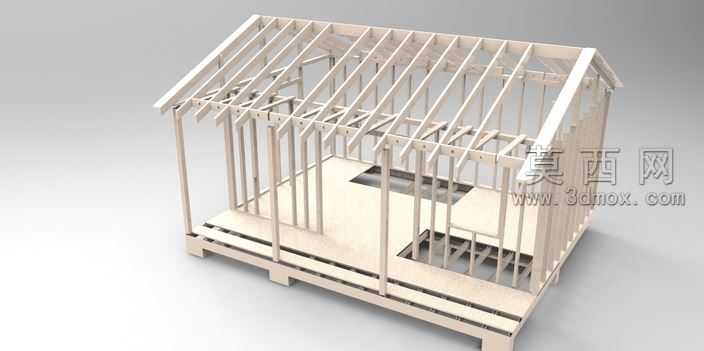

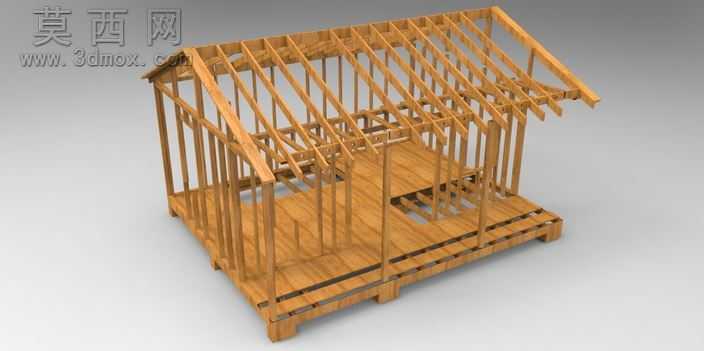

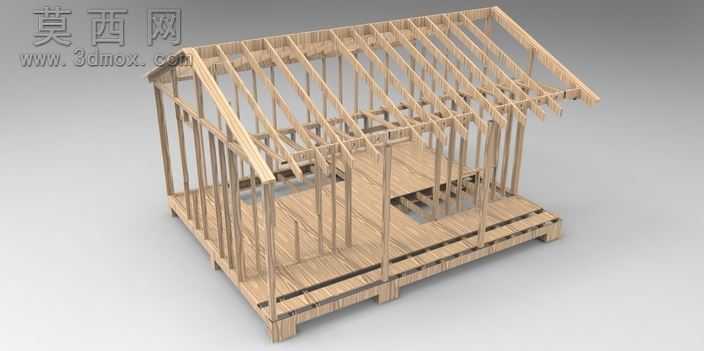

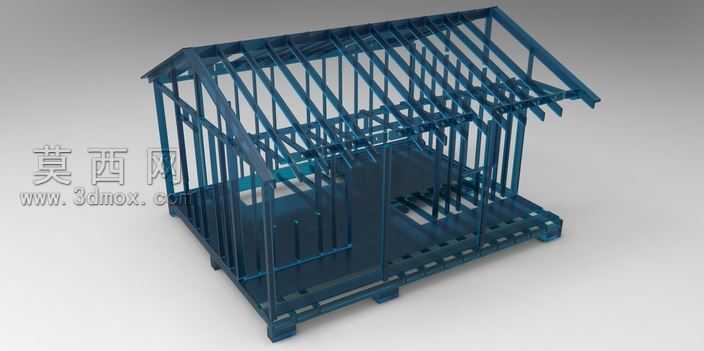

本作品为轻型木结构房屋的框架三维构造模型，采用三维建模软件完成全参数化搭建，完整还原了北美轻型木结构住宅的核心受力体系。建模过程中严格遵循轻型木构的施工逻辑，从底部的基础托梁开始，依次搭建楼盖格栅、墙体立筋、顶梁板、底梁板以及屋盖椽条，每一根构件的排布间距、截面尺寸都参考了实际木结构住宅的建造规范，保证模型的构造合理性与工程参考价值。材质渲染上，所有木构件统一赋予浅原木色哑光材质，还原了规格材的真实纹理质感，没有添加多余的饰面材质，目的是清晰展现内部的框架排布逻辑，避免装饰元素遮挡结构细节。模型的结构设计完全贴合实际建造流程：底部设置通长的基础垫梁，分散上部结构的荷载；楼盖部分的格栅等距排布，预留出后续铺设楼面板的安装位；墙体部分的竖向立筋按照标准间距排列，在门窗洞口位置做了加粗的框边加强处理，还原了实际施工中的洞口加固做法；屋盖部分的椽条按照屋面坡度精准倾斜排布，端部做了整齐的裁切处理，和墙体顶梁板的连接节点清晰可见。整个模型没有添加外墙板、屋面板、内饰面等封闭构件，以完全裸露的骨架形式呈现，能够让观看者直观理解轻型木结构房屋从基础到屋盖的传力路径，以及各构件之间的装配关系，可作为建筑构造教学、木结构方案展示的直观参考素材，也可用于相关建筑科普内容的可视化演示。建模时对所有构件做了规整的对齐处理，没有出现构件错位、穿模的问题，每一处连接节点都做了精细化的贴合处理，还原了实际木构件安装时的拼接状态，整体模型结构清晰、比例准确，能够完整展现轻型木结构房屋的核心构造特点。
