诺基亚C7手机保护后盖结构设计

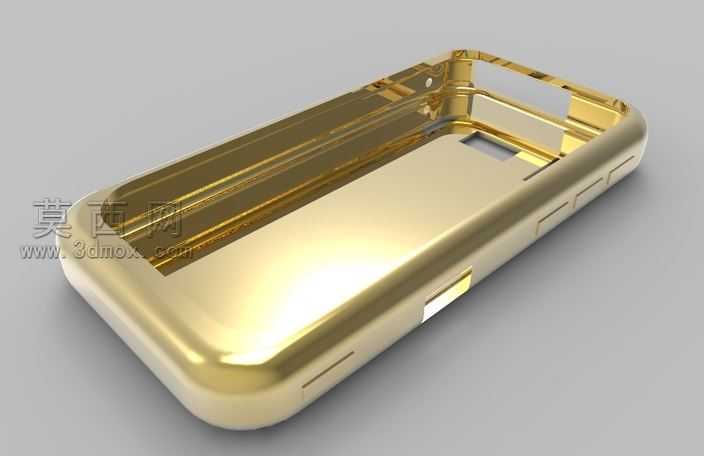

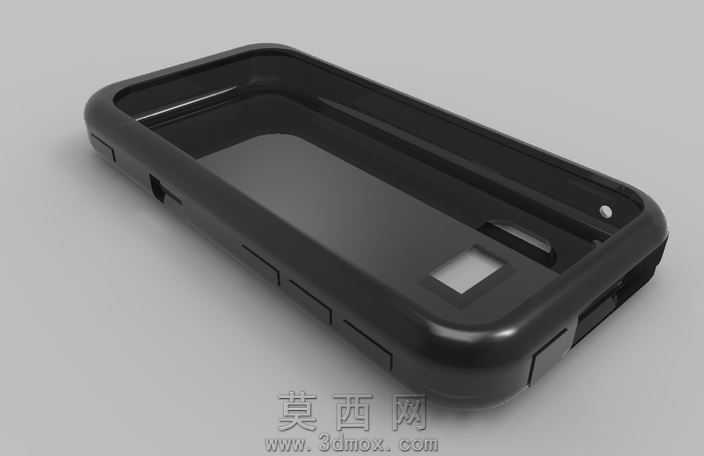

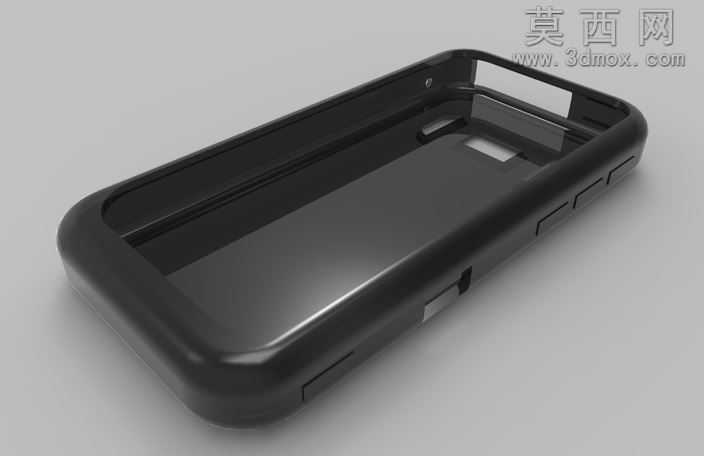

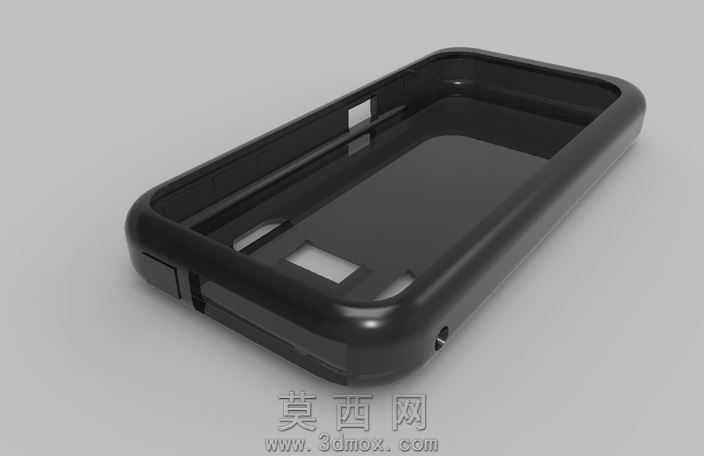

本作品为诺基亚C7手机配套的保护后盖三维结构设计，建模过程严格参照真机外部尺寸进行1:1比例还原，整体采用一体化注塑成型的结构思路，在三维建模阶段首先通过外部测绘获取手机机身的轮廓曲线、侧边按键位置、顶部底部接口开孔的精准坐标，先搭建后盖的基础曲面框架，对边角位置做R角过渡处理，避免尖锐棱角带来的握持不适感，同时匹配手机本身的弧面边框走势，保证后盖装配后与机身贴合无缝隙。建模过程中对侧边的按键避让位做了精准的开槽设计，每个开槽位置都预留了合理的装配公差，既不会出现按键卡滞的问题，也不会因为间隙过大导致后盖松动。后盖主体采用内凹的腔体结构，腔体深度完全匹配手机背部的凸起厚度，内部设置了多道细微的定位筋条，装配时可以通过筋条与手机边框的卡位实现快速定位，不需要额外的卡扣辅助也能实现初步固定。材质渲染阶段，后盖主体选用哑光硬质塑料材质，调整材质的粗糙度参数模拟磨砂PC材质的细腻触感，边缘位置做轻微的高光处理，还原注塑件脱模后的自然光泽效果，没有添加多余的装饰纹理，整体风格简约实用，侧重防护功能的实现。结构设计上重点考虑了日常使用的抗冲击性能，后盖边框做了加厚处理，高出手机背部平面0.3mm，当手机背面朝下放置时可以避免镜头和后盖直接接触摩擦面，边角位置做了缓冲加厚结构，跌落时可以分散冲击力，降低手机本身的受损概率。开孔位置全部做了边缘倒角处理，避免毛边划伤手部或者磨损手机接口，整体结构没有多余的复杂部件，适合批量注塑生产，建模过程中对所有的壁厚做了均匀化处理，避免注塑过程中出现缩水印、缺胶等工艺问题，每个结构转折位置都做了合理的圆角过渡，减少应力集中的问题，提升成品的结构强度。
