铜质散热翅片结构三维设计作品

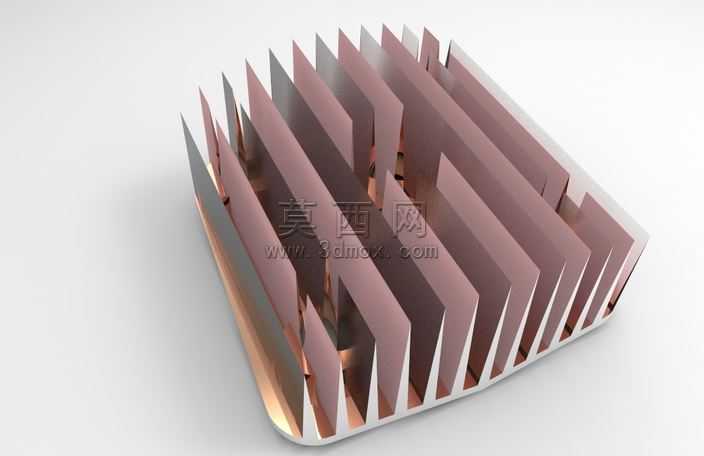

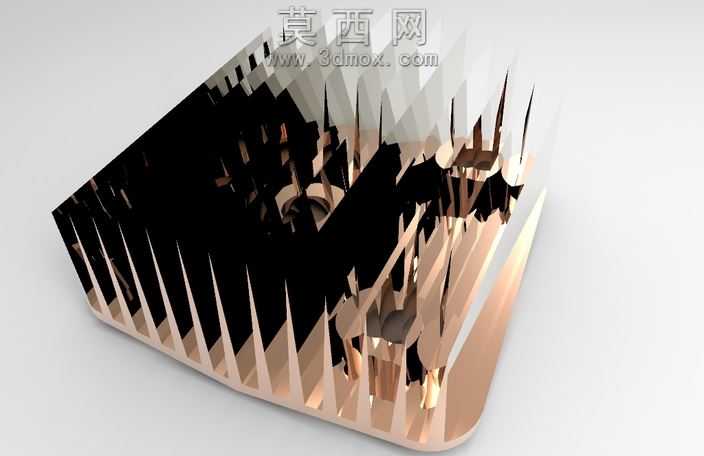

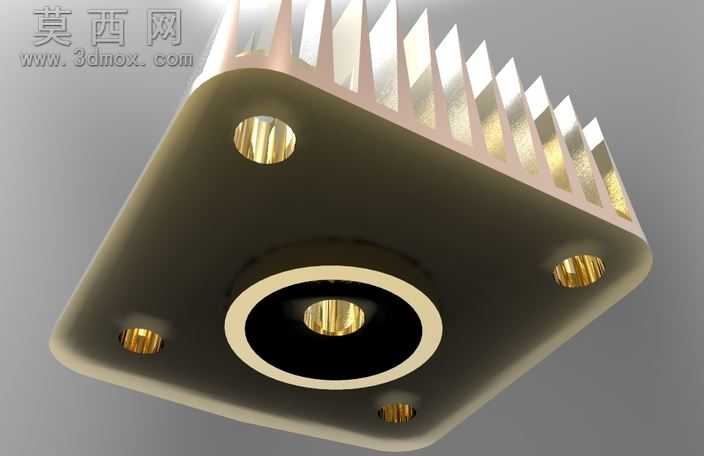

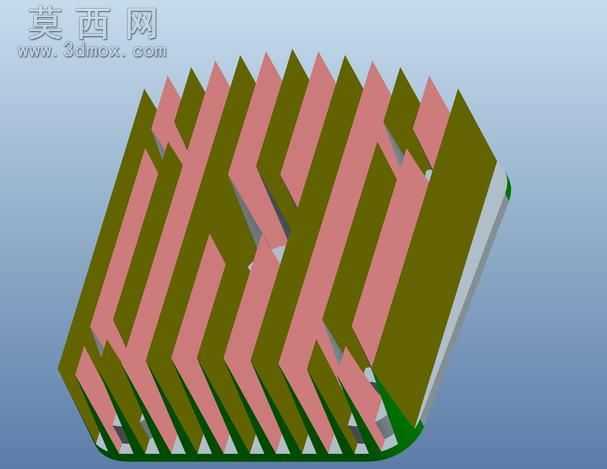

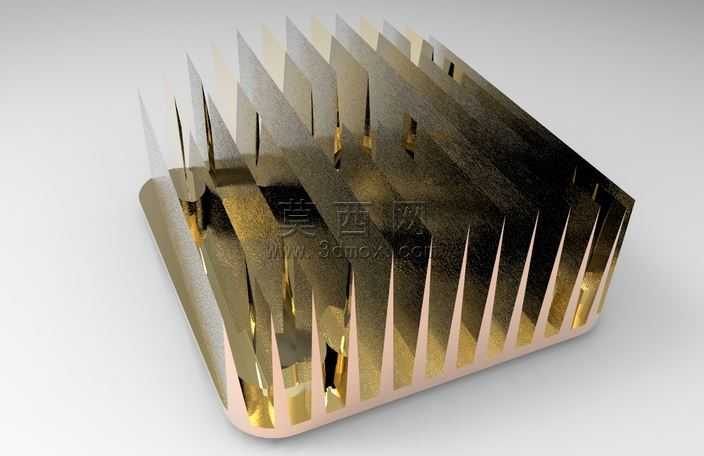

做这个散热翅片的时候，最先卡壳的是翅片间距的取舍，一开始想把翅片做密一点提升换热面积，算完风道阻力才发现过密的齿片会让气流在齿槽里形成滞止区，反而把热空气闷在根部散不出去，反复调了三次齿厚和齿距的比例，最终把单齿厚度压到1.2mm，相邻齿的净间距留到2.8mm，既保证了足够的换热接触面积，又能让自然对流的气流顺着齿槽顺畅爬升，不会在根部形成涡流死区。建模的时候没直接用阵列命令硬堆齿片，先把底座的圆角过渡做了单独处理，每一片翅片和底座衔接的位置都留了0.5mm的内R角，不是为了好看，是实际铣削加工的时候，直角衔接的位置应力集中太明显，铜材在冷热交替的工况下容易在根部产生微裂纹，加了这个小R角之后，既方便CNC走刀的时候不用抬刀清角，也能把结构的抗疲劳强度提上来。齿片的顶部特意做了不等高的错落处理，不是刻意做造型，是等高的齿片顶部会形成一层均匀的热边界层，气流走到顶端的时候换热效率会骤降，把齿片做成长短错落的排布，能让顶端的气流产生微小的扰动，打散连续的热边界层，把边缘的换热效率再提10%左右。曲面处理上没搞花里胡哨的造型，所有齿片的侧边都做了0.2mm的微小拔模斜度，要是做纯直壁的齿片，不管是后续做阳极氧化还是铣削加工脱模，都容易出现侧壁刮花的问题，这点斜度肉眼几乎看不出来，却能省掉后期很多表面处理的麻烦。材质调试的时候，特意把紫铜的表面粗糙度调到Ra1.6的质感，没有做镜面效果，真实的铜质散热件不会抛得太亮，适度的漫反射既能还原金属的厚重质感，也能让渲染图里的齿片层次更分明，不会因为高反光把齿槽的阴影全吃掉，看不出结构的错落关系。底座的边缘做了一圈1.5mm的倒角，不是常规的45度直倒角，是带微小弧度的R角，安装的时候不会刮手，也能避免边角磕碰产生变形。整个结构没有多余的零件，所有翅片和底座是一体化设计，不用考虑额外的装配配合问题，省掉了翅片和底座焊接或者铆接的工序，也消除了不同零件接触产生的接触热阻，热传导的路径更顺畅。做的时候还特意核对了常用功率器件的安装尺寸，底座的平面度预留了0.05mm的公差余量，实际和发热器件贴合的时候不用额外打磨就能保证足够的接触面积，不会因为接触面不平产生气隙影响散热效果。
