螺旋叶片固体推力轴承结构设计

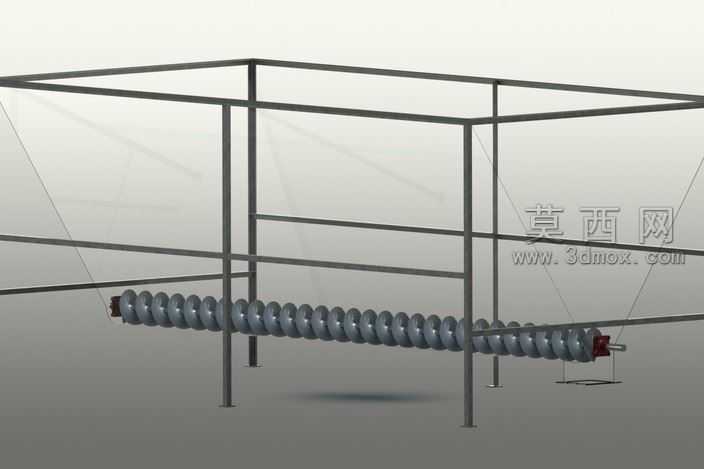

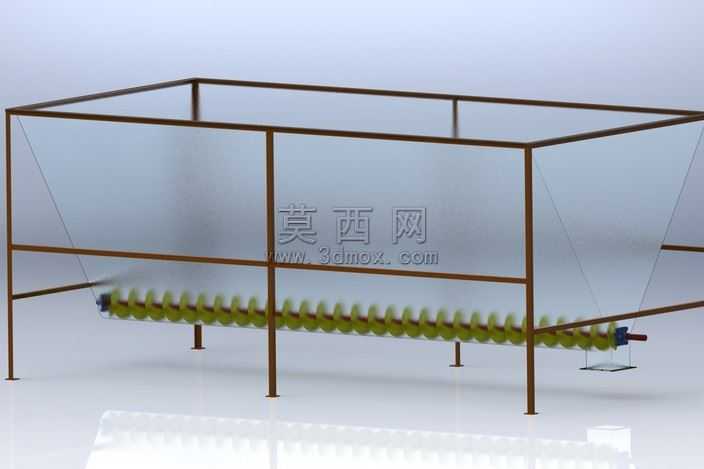

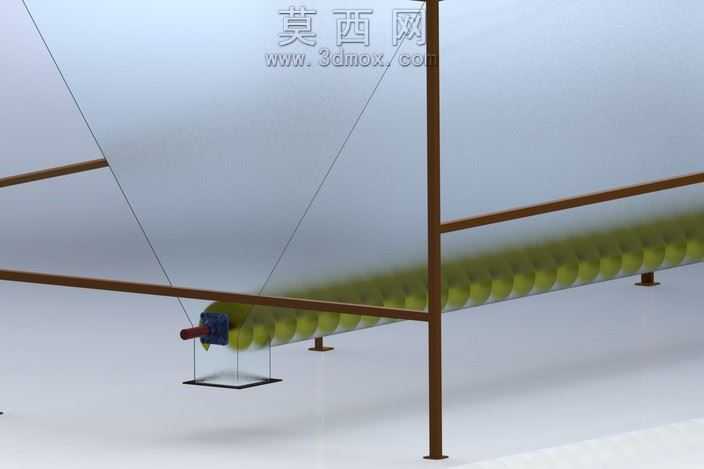

本作品为螺旋叶片式固体推力轴承的三维建模设计，整体采用参数化建模思路完成，先通过草图绘制螺旋叶片的截面轮廓与导程参数，利用扫掠命令生成连续的螺旋叶片主体，再对叶片两端的轴颈、定位端面进行特征建模，保证各部分尺寸的同轴度与配合精度。建模过程中对螺旋叶片的螺距、叶片厚度、轴径尺寸进行了多轮参数校核，确保结构符合推力承载的力学要求，叶片与中心轴的连接部位做了圆角过渡处理，避免应力集中问题。渲染阶段采用金属哑光材质模拟轴承的钢制基体，对螺旋叶片的表面做了细微的纹理处理，还原实际加工后的表面质感，搭配浅灰色渐变背景与柔和的环境光，突出轴承的整体结构与螺旋叶片的形态特征，同时搭建简易的金属框架展示支架，将轴承水平架设于支架上，清晰呈现轴承的整体长度与叶片排布规律。结构设计上，该推力轴承依靠连续的螺旋叶片实现固体介质环境下的轴向推力承载，相比传统滚动体推力轴承，可适应含固体颗粒的工况，避免滚动体卡滞问题，叶片的连续曲面设计可在运转过程中引导固体介质排出，减少磨粒磨损。建模时对叶片的螺旋升角做了优化设计，兼顾承载能力与介质通过性，两端的轴头设置了定位台阶与安装孔位，可直接与配套的传动部件装配，整体模型无冗余特征，各装配部位的配合间隙符合机械设计标准，可直接用于后续的工程图导出、装配模拟与工况仿真分析。
