釜式再沸器工业换热设备三维结构设计

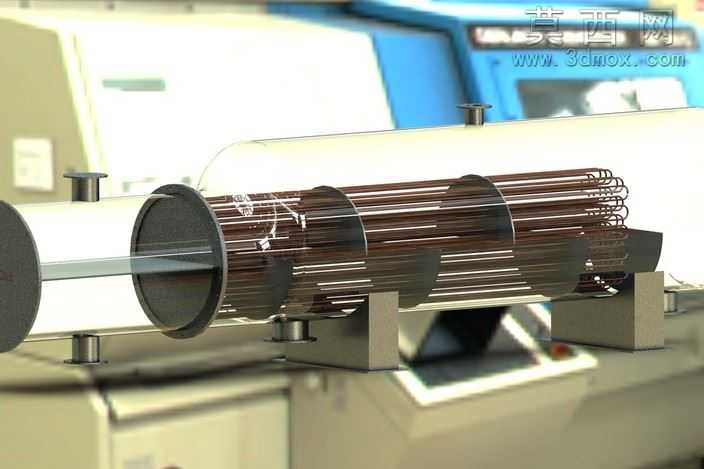

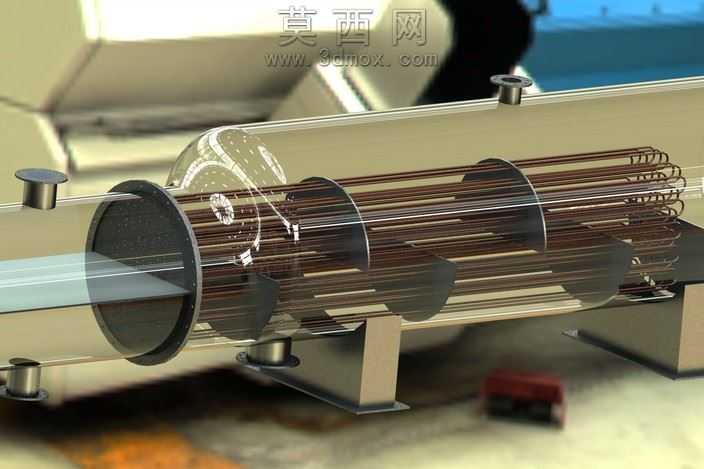

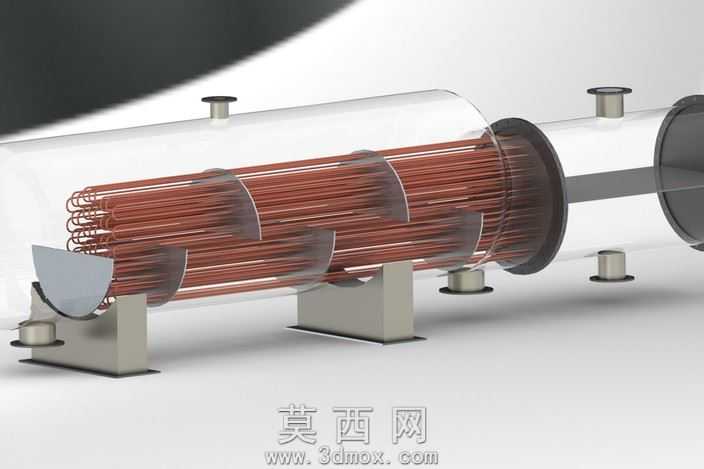

本作品为釜式再沸器的三维参数化建模设计，整体采用卧式釜体结构布局，建模过程中严格遵循化工换热设备的设计规范，对各功能部件进行了1:1比例的精细化还原。模型主体包含卧式承压壳体、内部U型换热管束、折流板组件、两端管板、上下进出料接口、底部支撑鞍座等核心结构，建模时先通过草图绘制壳体的截面轮廓，利用旋转特征生成整体釜体结构，再通过拉伸、阵列等命令完成管束的排布，换热管采用环形阵列方式均匀布置在壳程内部，折流板按照等间距垂直安装于管束外侧，既可以引导壳程介质的流动路径，提升换热效率，也能对换热管起到支撑固定作用，避免长周期运行下管束出现振动变形。材质渲染阶段，为承压壳体赋予了哑光不锈钢材质，还原工业设备常用的金属质感，换热管束采用紫铜材质表现，突出导热部件的材料特性，支撑鞍座则采用深灰色碳钢材质，区分不同部件的功能属性，同时对法兰密封面、管口焊缝等细节位置做了精细化的纹理处理，让模型的真实感更强。结构设计上充分考虑了釜式再沸器的工作原理，壳程下部预留了足够的蒸发空间，满足介质汽化后的气液分离需求，顶部设置气相出口，底部设置液相回流口，管束与管板的连接结构也做了完整还原，能够直观展示管程与壳程的介质流动路径，整体模型结构完整，各部件装配关系清晰，无干涉错位问题，既可以用于化工设备的教学演示，也能作为换热设备设计方案的可视化展示载体，帮助相关人员快速理解釜式再沸器的内部构造与工作逻辑。
