手动式木质干肉切片加工器具设计

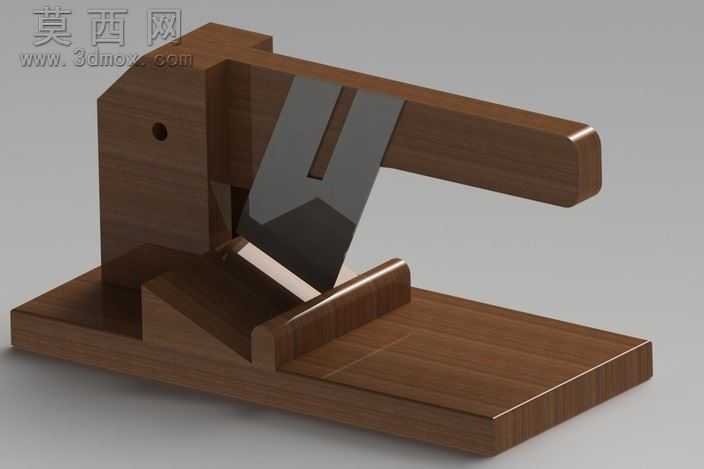

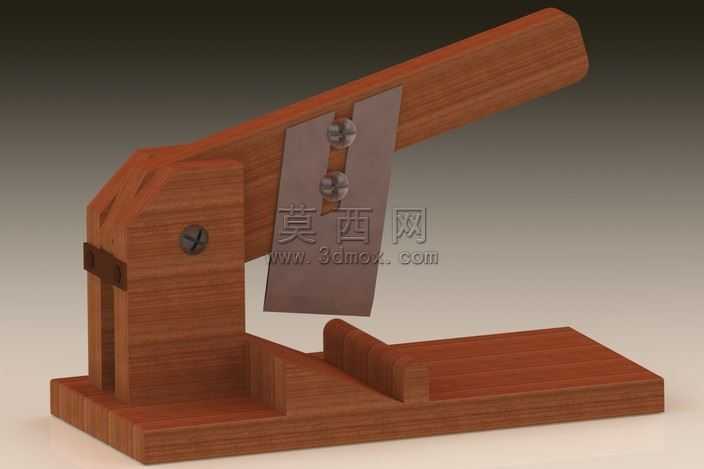

本作品为手动式干肉切片器具的三维建模设计，整体采用实木作为主体结构材质，建模过程中首先完成底座、支撑立架、压合手柄、挡料定位块等木质构件的参数化搭建，严格遵循手动杠杆施力的力学逻辑设计各部件的铰接位置，确保手柄下压过程中刀片的运动轨迹垂直稳定，能够实现干肉片的均匀裁切。建模阶段对木质构件的拼接结构做了精细化还原，包括底座与立架的榫接卡位、铰接位置的螺丝固定结构、刀片的夹持固定槽位都做了1:1的结构复刻，保证模型结构符合实际手工器具的装配逻辑，不存在结构干涉问题。材质渲染阶段，为木质构件赋予了红棕色实木纹理材质，还原木材的自然肌理与哑光温润质感，金属刀片部分赋予高抛光不锈钢材质，搭配固定用的一字螺丝金属材质，不同材质的粗糙度、反光度参数做了区分调试，让整体渲染效果贴近真实手工器具的视觉质感。刀片采用双螺丝夹持固定的结构设计，既保证刀片安装的稳固性，也支持刀片磨损后的拆卸更换，底座前端设置的阶梯式挡料定位块，能够在裁切时对干肉进行位置限位，避免裁切过程中食材滑移，同时适配不同厚度干肉的放置需求。设计思路围绕小型家用手动食材加工场景展开，整体结构无复杂电子构件，纯机械杠杆结构实现裁切功能，木质主体兼具使用触感与外观质感，结构简单易维护，能够满足家庭场景下干肉、硬质干货的切片加工需求，建模过程中对各活动部件的运动行程做了模拟验证，确保手柄下压至最低位置时刀片能够完全切断食材，抬升时预留足够的食材放置空间，各铰接位置的转动间隙做了合理预留，保证实际使用时的操作顺畅度。
