轨道交通设备折叠铆接承载框架结构

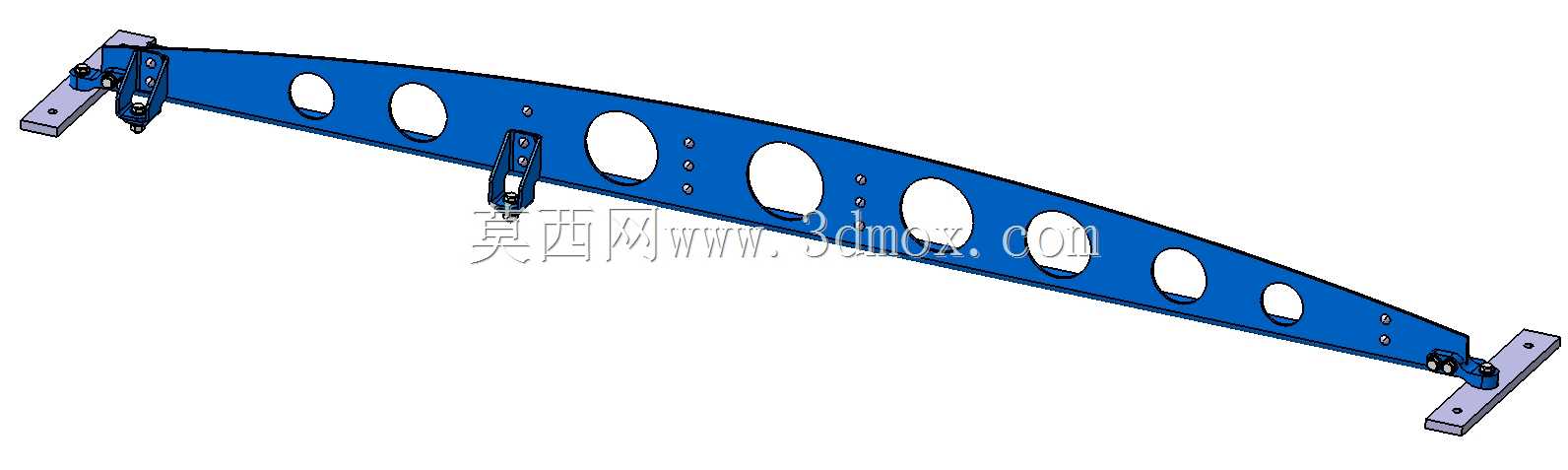

　　这套折叠金属板铆接承载框架，主要面向轨道交通车载设备舱、牵引供电柜体周边的承载安装场景，用于在车体底架区域为多组并列布置的电气柜体、功能设备单元提供侧向限位、顶部跨接承载与快速对位安装的支撑结构。框架整体采用多根平行布置的长跨度拱形承载梁作为主体受力件，梁体沿长度方向规则开设多组圆形减重孔，在保证梁体抗弯截面模量满足车载动载要求的前提下，最大限度降低自重，适配轨道车辆对车载附件重量控制的严苛要求。

　　从实际装配逻辑来看，整套结构完全摒弃了传统承载框架常用的焊接接头，所有板件连接位置全部采用铆钉与螺栓组合的机械连接方案，这种设计思路首先解决了现场组装的工艺限制：车载设备舱内部作业空间狭窄，大型焊接设备无法进入舱内作业，且焊接产生的热变形会导致长跨度梁体出现旁弯、拱度偏移，后续校正难度极大，而全机械连接的形式可将所有梁体、连接座、端部固定件在工厂内完成单件高精度加工，运抵装配现场后仅需常规扭力工具即可完成全部组装，单件梁体可折叠拆分后转运，进入设备舱后再展开对位，大幅降低了大尺寸结构件在车厢内部的转运难度。

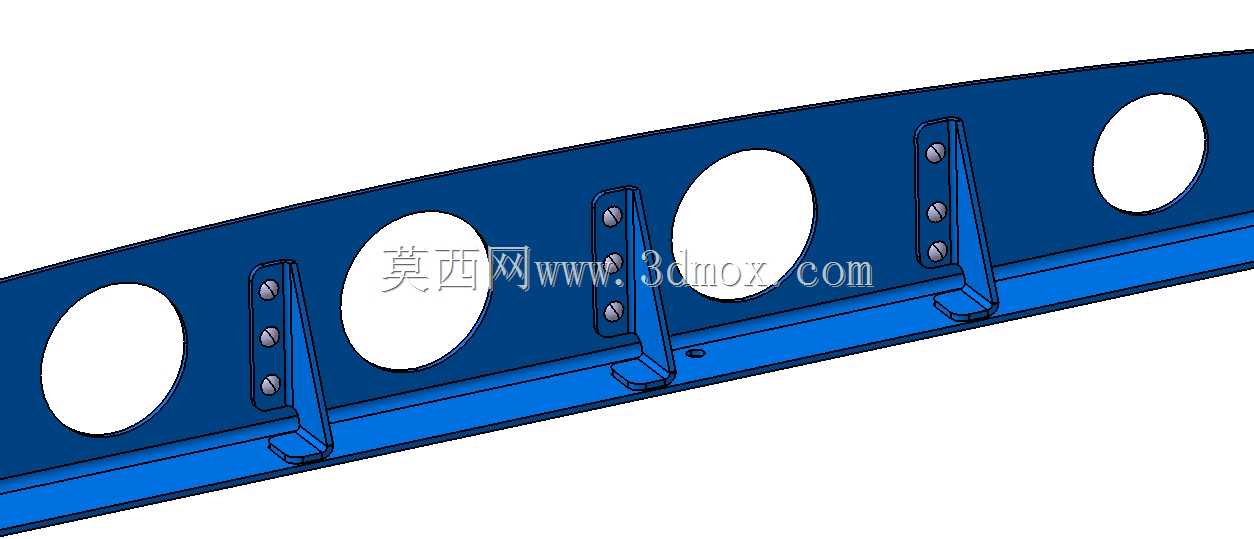

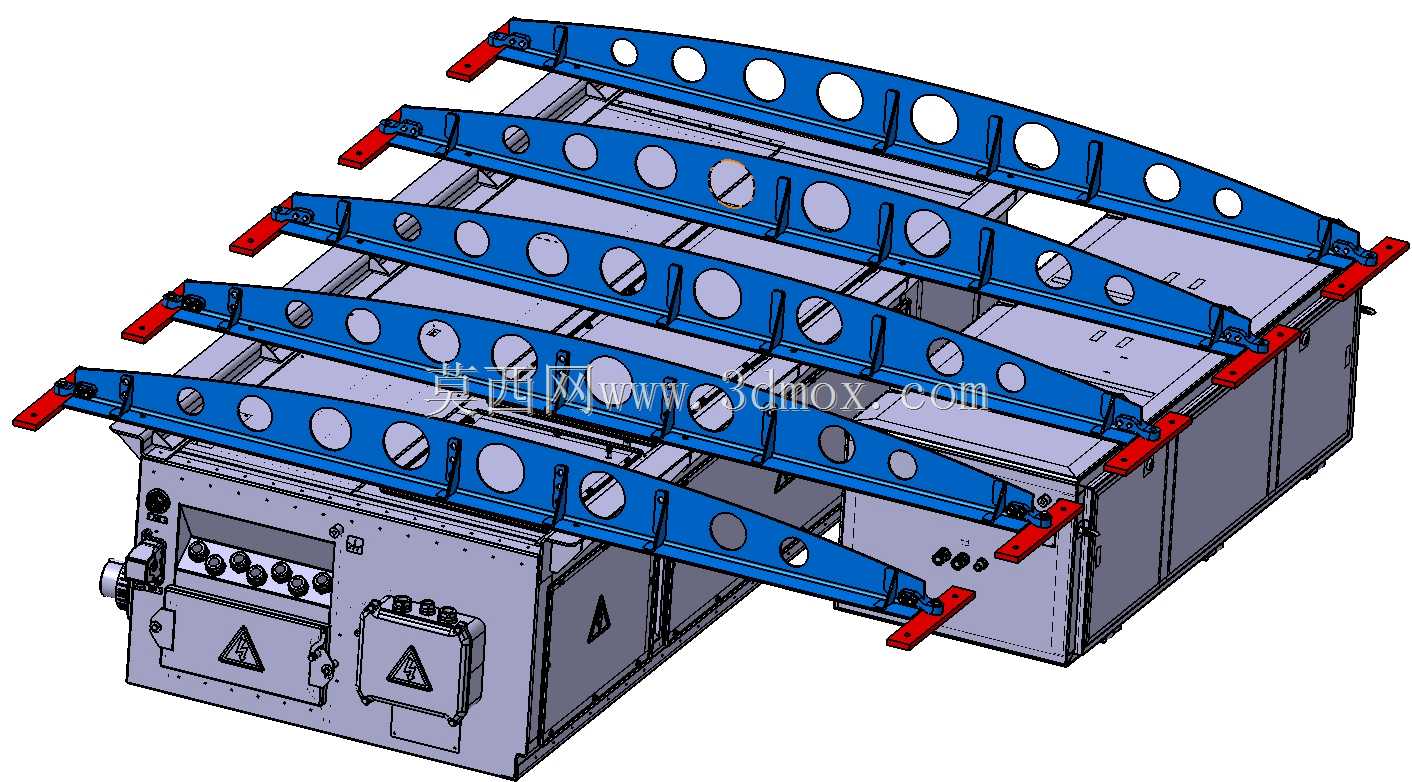

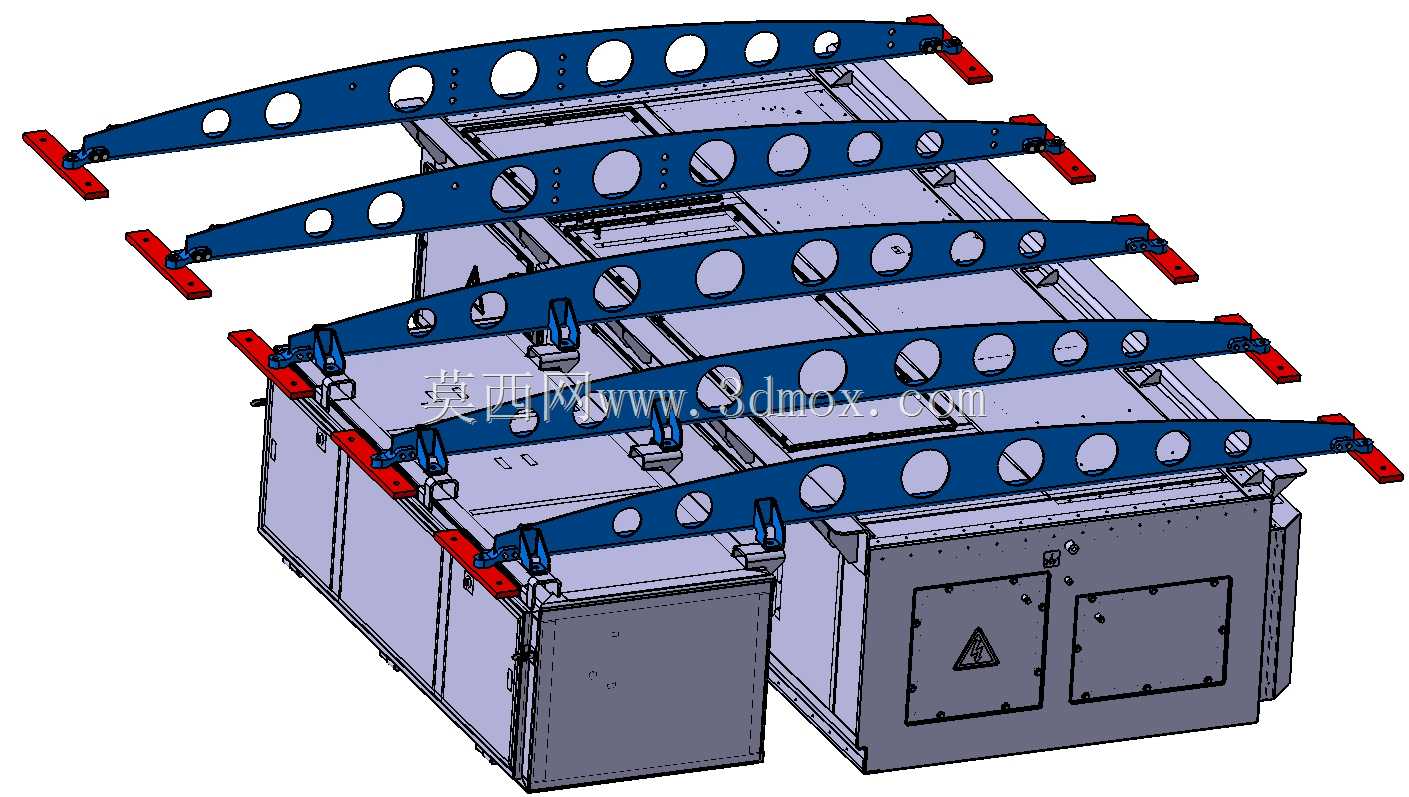

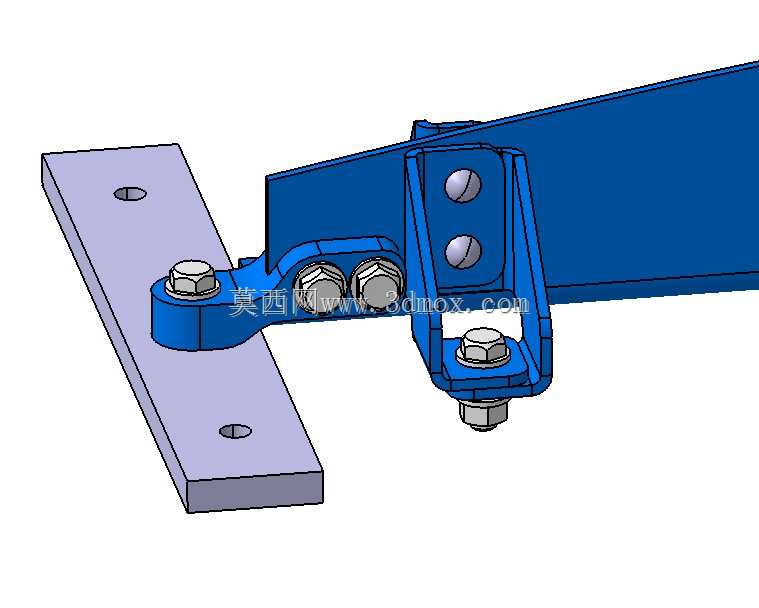

　　梁体两端设置带红色标识的端部连接座，连接座上预留与车体安装基座匹配的螺栓过孔，装配时可直接卡入车体侧部的预设安装位，无需现场配焊定位；每根拱形梁的下侧设置多组抱箍式连接卡扣，卡扣跨接在下方柜体的顶部预设安装边上，锁紧后可将多台并排布置的独立柜体沿横向串联为整体，在车辆运行产生的纵向冲击、横向晃动工况下，避免单台柜体出现独立位移，同时拱形梁的拱起弧度避开了柜体顶部的凸起检修门、接线端子区域，不会干涉柜体自身的开门检修与线缆排布。

　　设计阶段对梁体的开孔排布做了针对性优化：所有圆形减重孔的孔边距梁体上下边缘保留足够的腹板安全宽度，相邻孔之间的筋板宽度按等强度原则排布，避免应力集中在孔边位置；梁体截面采用折弯成型的槽型结构，相比等厚度平板梁，抗弯惯性矩提升数倍，折弯工序可在常规钣金折弯设备上完成，无需定制大型挤压模具，小批量项目的改型调整成本极低。连接位置的铆钉选用高强度沉头铆钉，铆接后表面与梁体板面齐平，不会突出干涉相邻部件；螺栓连接位置全部配置防松垫圈与自锁螺母，适配轨道车辆长期运行的振动工况，避免连接副出现松脱。

　　安装边界方面，单根承载梁的长度适配标准车载设备舱的横向跨度，梁体拱起高度控制在柜体顶部上方的预留安全间隙内，不会超出车体底架的下部限界；端部连接座的安装孔位间距与车体侧梁的预设安装基座完全匹配，现场组装时无需对车体本体做额外钻孔加工；多根梁体沿柜体纵向等距排布，间距对应柜体顶部的加强筋位置，承载点恰好落在柜体的刚性支撑区域，不会压损柜体顶部的薄钣金面板。整套结构同时兼顾了可拆卸维护需求，当单台柜体需要拆出检修时，仅需松开对应位置梁体的连接卡扣与端部固定件，即可将单根梁体向上翻转或拆除，无需拆解全部框架，大幅提升后期运维的拆装效率。
