汽车轮毂轮辋转接适配组件结构

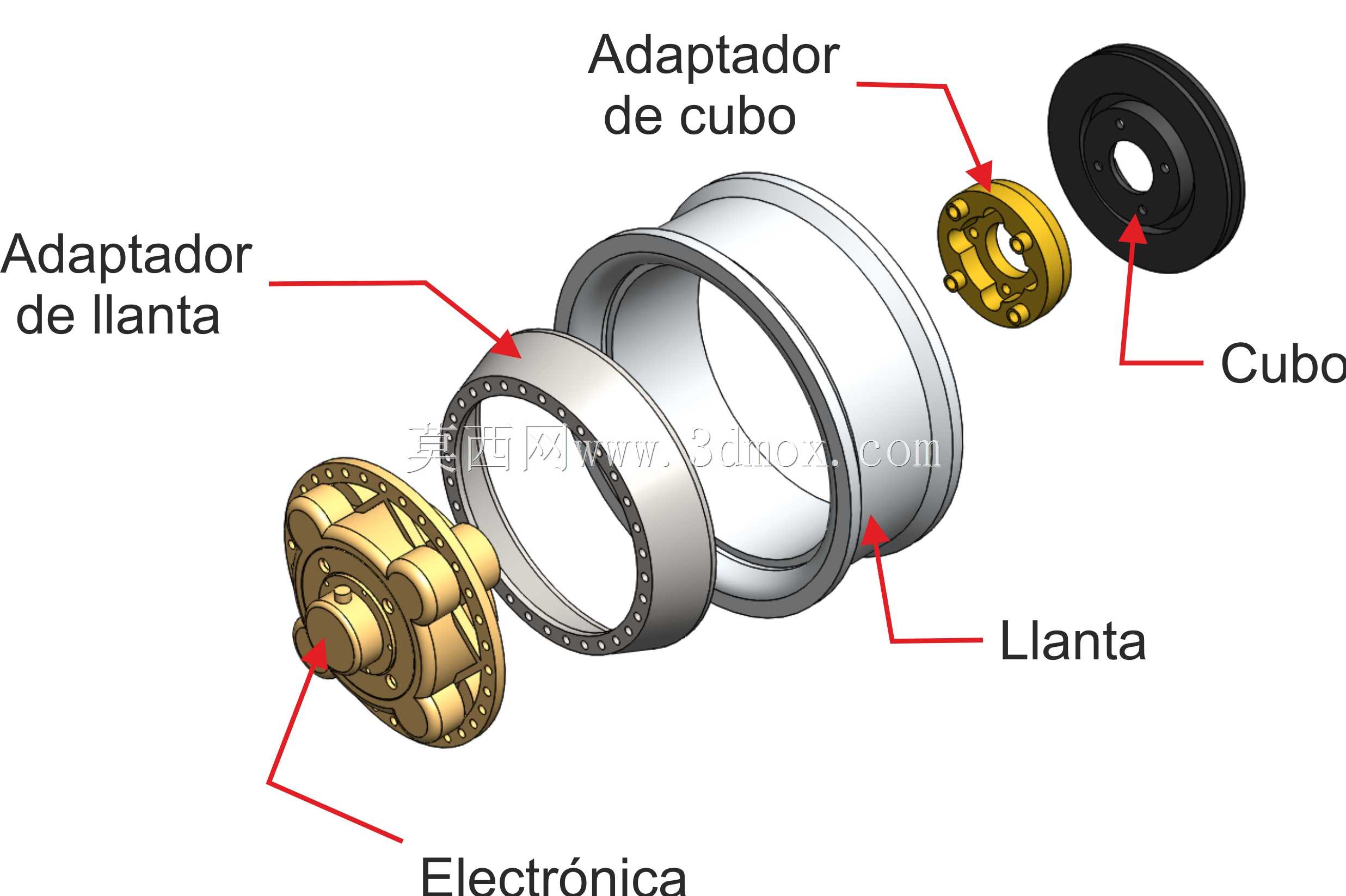

　　这套组件围绕车轮轮辋与轮毂安装界面的转接需求展开，核心由轮辋本体、轮辋适配环、轮毂转接盘以及外侧封盘类零件构成，主要用于解决不同规格轮辋与车辆轮毂安装孔位、定心直径不匹配的改装或试验场景。在整车试制、底盘台架测试以及轮端附件开发中，经常会遇到标准轮辋无法直接匹配现有轮毂法兰的情况，直接更换轮辋或轮毂成本高、周期长，而采用分层转接结构，可以在不改动轮辋主体和轮毂本体的前提下，完成安装界面的转换。

　　轮辋部分为环形承载件，内侧设有用于安装适配环的台阶配合面，外圈轮廓按照轮胎装配需求设计，边缘保留轮缘约束结构，保证轮胎充气后能够可靠限位。轮辋适配环作为中间过渡件，其外圆与轮辋内孔形成同轴配合，端面布置一圈连接孔，用于和轮辋侧的安装点位对应；内圆则按照目标转接基准加工，使整个轮辋的回转中心能够准确传递到轮毂侧。该环的厚度需要结合轮辋内侧空间、制动盘间隙以及轮距变化综合确定，过厚会改变车轮偏距并影响转向节受力，过薄则可能导致连接刚性不足。

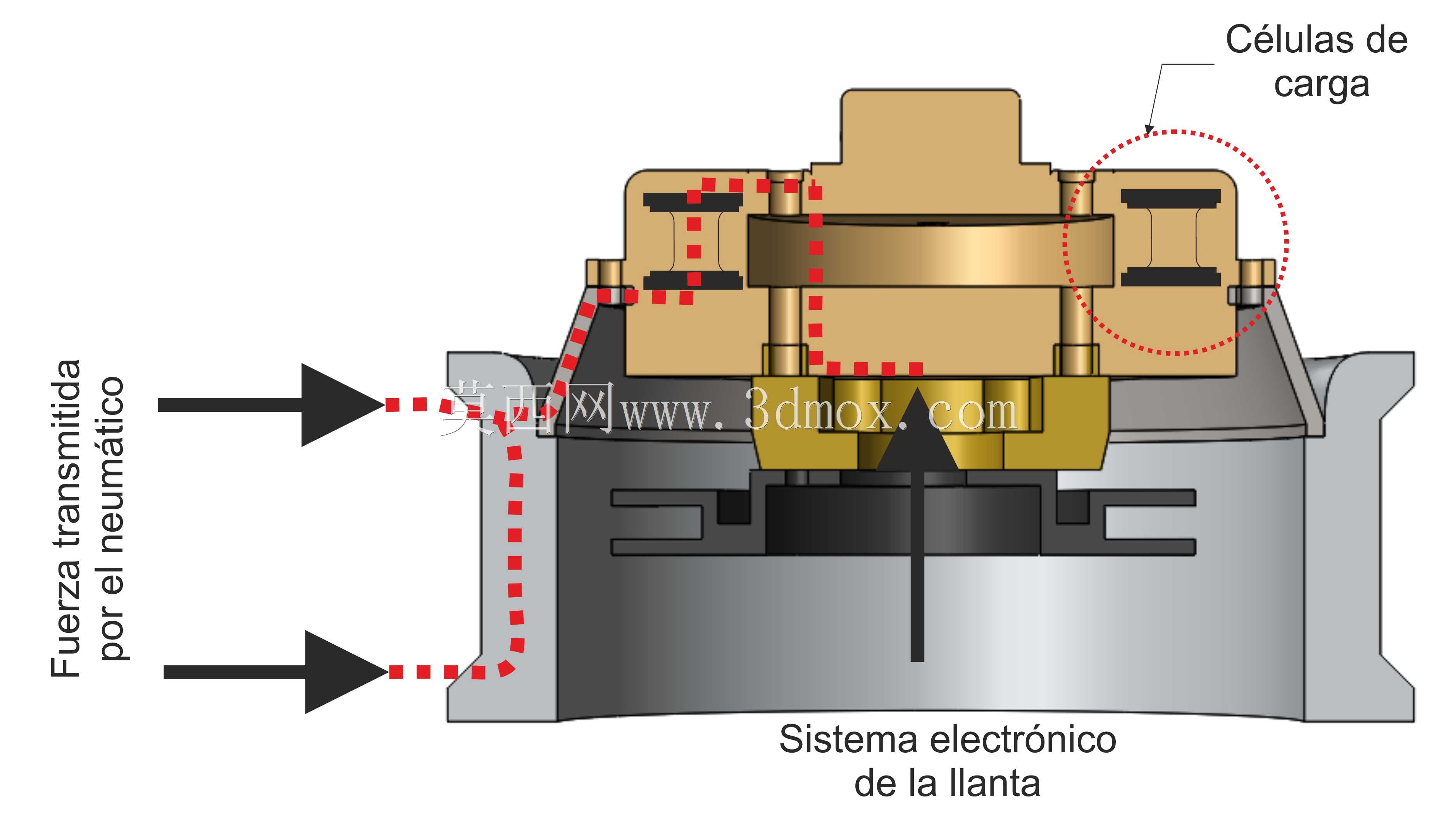

　　轮毂转接盘位于轮辋与车辆轮毂之间，一侧通过均布孔位与轮毂适配环连接，另一侧按照轮毂法兰的螺栓分布圆、中心孔直径和定位方式设计。盘体上的螺栓孔位置需要严格控制节圆直径和相邻孔夹角，避免装配时出现孔位错位。中心孔承担主要定心作用，若采用轮毂中心定位，转接盘内孔与轮毂轴头的配合间隙应控制在小间隙范围内；若依靠螺栓锥面定位，则孔位角度和接触面角度需要同步匹配。转接盘外缘还设置了加强结构，以承受车辆起步、制动和转向时产生的交变弯矩。

　　外侧黑色盘状零件用于轮辋外侧的封挡或辅助连接，盘面中心开设通孔，周边分布安装孔，可与转接盘或轮辋侧点位锁紧。该零件在装配后能够覆盖轮辋中部开口，减少杂物进入轮腔，同时在部分测试场景中可作为传感器走线、配重安装或防护盖板的基础界面。

　　从设计思路上看，整套结构没有采用一体化定制轮辋的方案，而是把定心、连接和防护功能拆分到不同零件上。这样做的好处是，当轮毂规格发生变化时，只需更换对应孔位的转接盘，轮辋和适配环仍可重复使用；在台架试验中，也可以通过更换不同厚度的适配环来快速调整轮距，验证不同轮距下轮胎接地状态和悬架运动学特性。各零件之间均采用端面贴合加螺栓锁紧的方式，配合面需要保证平面度，防止锁紧后出现附加应力。

　　安装边界方面，轮辋轴向宽度决定了轮胎装配位置，转接盘装入后会使轮辋安装面向外侧偏移，设计时必须校核制动卡钳、减振器、转向拉杆以及翼子板之间的间隙。径向边界则要关注轮辋内孔与制动盘、卡钳的避让关系，转接盘外径不能与制动系统发生运动干涉。螺栓规格、孔位数量和分布圆直径需与轮毂承载能力匹配，连接件应按对角线顺序锁紧，以保证盘类零件端面均匀受压。

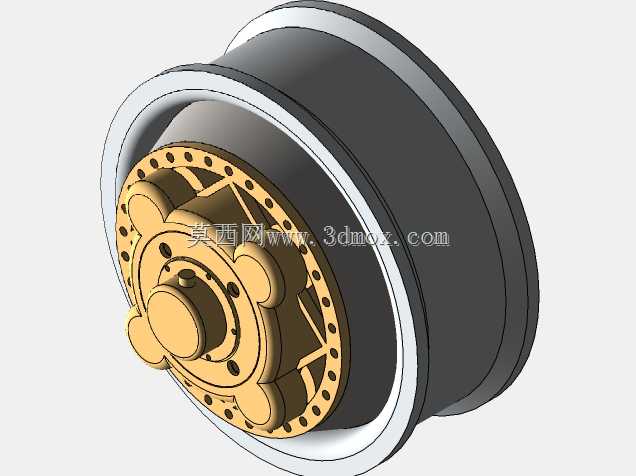

　　建模过程中，各回转体零件优先采用旋转特征生成主体轮廓，再通过圆周阵列完成均布孔和加强结构；装配时以轮辋中心轴线为基准，依次约束适配环、转接盘和外侧盘件，确保所有零件同轴。工程出图阶段应重点标注配合直径、螺栓分布圆、端面跳动和安装厚度，这些尺寸直接影响车轮动平衡、装配可行性和行驶可靠性。
