单圈旋转式碳膜电位计精密结构

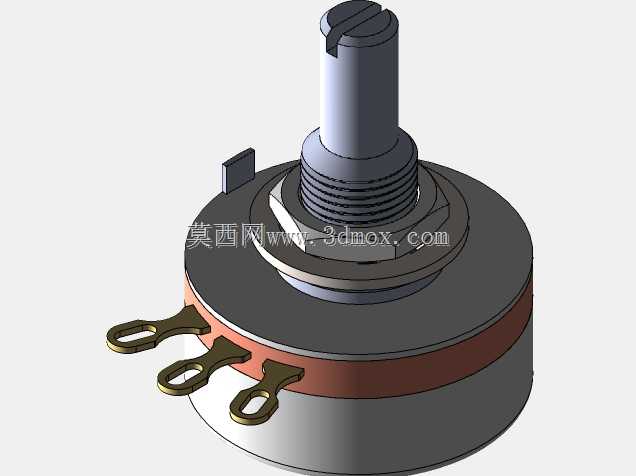

　　在工业控制机柜、实验测试台架、小型机电设备的操作面板上，这类单圈旋转电位计承担着模拟量给定、参数微调、转速调节、亮度或音量连续控制的作用，属于人机交互回路里最常见的机械式可调电阻元件。三维结构还原时，最先需要理清的是整机的装配层级：底部为圆形金属外壳，内部封装环形碳膜电阻体与滑动触片，中部伸出带螺纹的安装轴套，顶部为带一字槽的旋转主轴，壳体侧面引出三个折弯成型的焊片端子，分别对应电阻体两端固定端与滑动抽头端。

　　从实际装机边界看，圆形壳体直径决定面板开孔后的避让空间，轴套外螺纹用于穿过面板预制孔，再配合六角螺母与止动垫圈压紧固定，轴套螺纹段长度直接限制可适配的面板厚度；主轴伸出长度需要兼顾旋钮安装深度，轴端一字槽既可供螺丝刀在不装旋钮时直接调节，也能作为旋钮装配的周向防转定位特征。建模时要把螺纹段的牙型轮廓、轴肩过渡圆角、壳体与轴套之间的压合台阶逐一还原，避免后期做面板干涉检查时出现装配误判。

　　三个接线端子采用扁平铜片冲裁后折弯的结构，端子末端带圆孔，既可以直接焊接导线，也能配合接线叉完成螺装连接，端子从壳体侧壁伸出的间距需要满足常规焊枪操作空间，相邻端子之间的爬电距离符合低压控制回路的绝缘要求。壳体中部一圈红色绝缘衬垫将金属外壳与内部电阻基体分隔，既起到内部防尘限位作用，也能避免外壳与碳膜层发生意外导通。

　　设计思路上，这类电位计依靠主轴旋转带动内部触片在环形碳膜表面滑动，将轴的角位移转化为电阻值的连续变化，单圈旋转行程对应电阻从零到标称值的完整调节区间，转轴自带的阻尼手感来自内部弹性触片的预压力，既能保证调节后位置稳定不漂移，也能让操作人员清晰感知调节幅度。结构建模过程中，要注意主轴与轴套之间为同轴回转配合，旋转自由度为唯一活动自由度，其余壳体、端子、电阻基体均为固定装配关系；做运动校核时，可模拟主轴300度左右的有效转动范围，确认触片滑动路径不会与壳体内壁发生剐蹭，三个端子在壳体随面板安装、接线拉扯的工况下，折弯根部预留足够的抗疲劳圆角，避免反复弯折后断裂。

　　在设备选型对接阶段，结构工程师需要将该元件的外形包络纳入操作面板的布局校核：壳体后侧要预留接线与导线弯折的空间，轴伸前方要留出旋钮安装与手指操作的 clearance，相邻安装的开关、指示灯不能与电位计的调节旋钮发生操作干涉。不同于贴片式可调电阻，这种面板安装型电位计全部机械结构外露特征明确，三维模型完整还原后，可直接用于控制柜面板开孔图生成、操作件排布校验、线束长度预估，也能为定制专用旋钮的配合设计提供轴径、轴长、槽宽的准确参考。整机各零件的材质区分也在模型中通过结构特征体现：金属主轴与螺纹轴套为机加工件，外壳为冲压拉伸金属件，端子为冲压铜件，内部绝缘衬套与碳膜基体为非金属件，装配关系贴合实际量产电位计的工艺顺序，没有出现结构矛盾或装配干涉的硬伤，能够直接支撑机电设备的布局设计与教学演示场景使用。
