可回收物预破碎挤压打包处理机组

项目分类:破碎机 发布时间:2022-05-30 ID:642214
  • 可回收物预破碎挤压打包处理机组

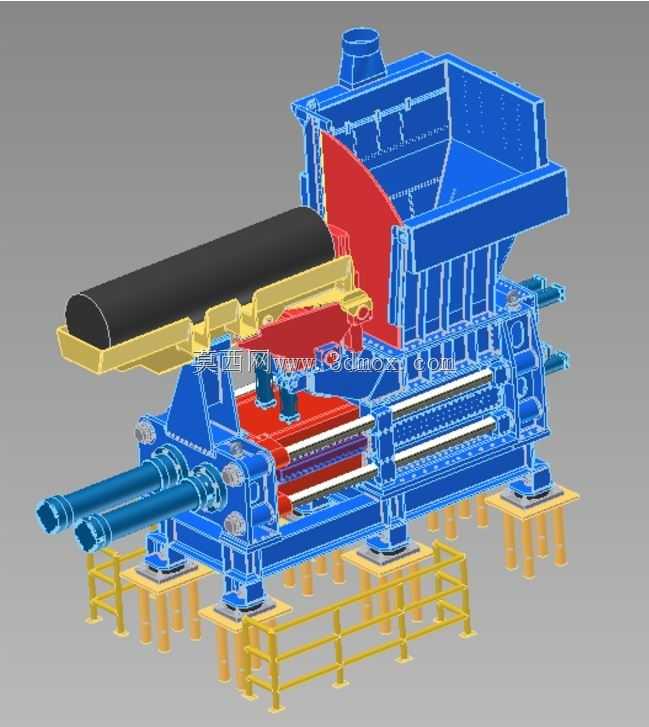

  这套三维结构对应一套面向可回收物料预处理的卧式破碎挤压设备,整体由上部受料斗、破碎腔、主压送机构、侧向推料装置、双液压缸驱动段、下部承载机架及检修平台组成。设备在再生资源处理线中通常布置于人工分选或粗分拣之后,用于对体积松散、占用空间大的可回收物进行预破碎、压实和连续输送,使后续运输、分选、清洗或再加工环节获得更稳定的物料形态。

  从现场布置角度看,设备主体采用长卧式布局,前端伸出两根大直径液压缸,缸杆沿设备纵向布置,为压送和挤压动作提供主要推力。液压缸端部通过铰接或法兰结构与主机框架连接,活塞杆进入箱体后与推头相连,推头在导向轨道内往复运动,将落入腔体内的物料向破碎或压缩区域推送。该结构适合处理纸板、塑料容器、轻薄金属件、工业包装废料等低密度物料,也可在石墨电极工厂等产生大块可再利用残料的场景中,对不规则物料进行预碎和规整。

  上部受料区为敞开式斗形结构,斗壁带有加强肋和侧板,便于抓斗、输送带或装载机连续喂料。料斗一侧设置红色弧形导向挡板,物料进入后不会直接堆积在压头运动路径上,而是沿挡板滑入预压腔,减少架空和卡料风险。料斗下方与主机箱体贯通,箱体内部分为受料段、预压段和破碎输出段。破碎腔附近布置有刀具、衬板和传动轴安装位,结构上强调可更换性,因为磨损件在固废处理设备中属于高频维护部位。

  主机箱体外侧可见多层横梁、立板和螺栓连接节点,这种框架式箱体并非单纯外壳,而是承受挤压反力的主要承载结构。液压缸推进时,物料对推头、侧壁和端部破碎机构产生很大反作用力,因此侧板采用厚板焊接并在关键位置加设横向加强梁。三维建模时需要重点检查箱体内部推头行程、刀具装配空间、衬板固定螺栓位置以及检修门开启范围,避免实际装配后出现工具无法进入或易损件无法抽出的问题。

  设备下部由多组支腿和黄色检修平台构成。支腿将主机抬离地面,既为底部输送、排料、清渣和管路布置留出空间,也方便安装减振垫或地脚螺栓。平台沿设备前侧和侧向延伸,带护栏的走道对应液压阀台、润滑点、观察门和检修盖的位置。工程布置时,平台宽度、支腿跨距、主机最高点、油缸伸出长度和料斗上方喂料空间都应纳入安装边界;尤其前端液压缸在完全伸出时会增加设备长度,若现场采用后方检修或侧面抽刀方案,还需预留刀具、衬板和推头的吊装通道。

  驱动与执行部分以液压系统为核心。双缸同步推进能够提高压实力,并降低单根活塞杆偏载风险;侧向小油缸则用于闸门、翻盖或辅助压紧,防止松散物料在主压头动作时回弹。管路沿箱体侧面布置,阀组附近应保留操作和维护距离。结构设计中,油缸支座、销轴、推头导向面和机架焊缝是受力校核重点,推头与侧壁之间还要考虑间隙补偿,防止物料碎片进入导向面后造成卡滞。

  外形上,设备长宽高比例较大,主机中心线建议与后续输送方向保持一致。进料端上方需要留给喂料设备的垂直空间,出料端则应与输送带、料仓或二次破碎机衔接。底部支腿位置应避开基础内的预埋件和排水沟,设备基础既要承受静载,也要承受液压往复工作带来的交变载荷。对于选型人员而言,该模型的价值在于清晰呈现了料斗容积、压头行程、油缸布置、检修平台和主机框架之间的空间关系,可直接用于再生资源处理线方案布置、结构干涉检查和维护路径评估。
