冶金行业密闭式螺旋给料输送设备

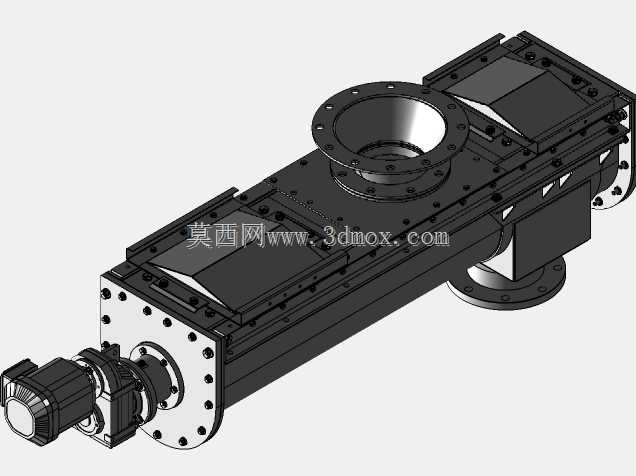

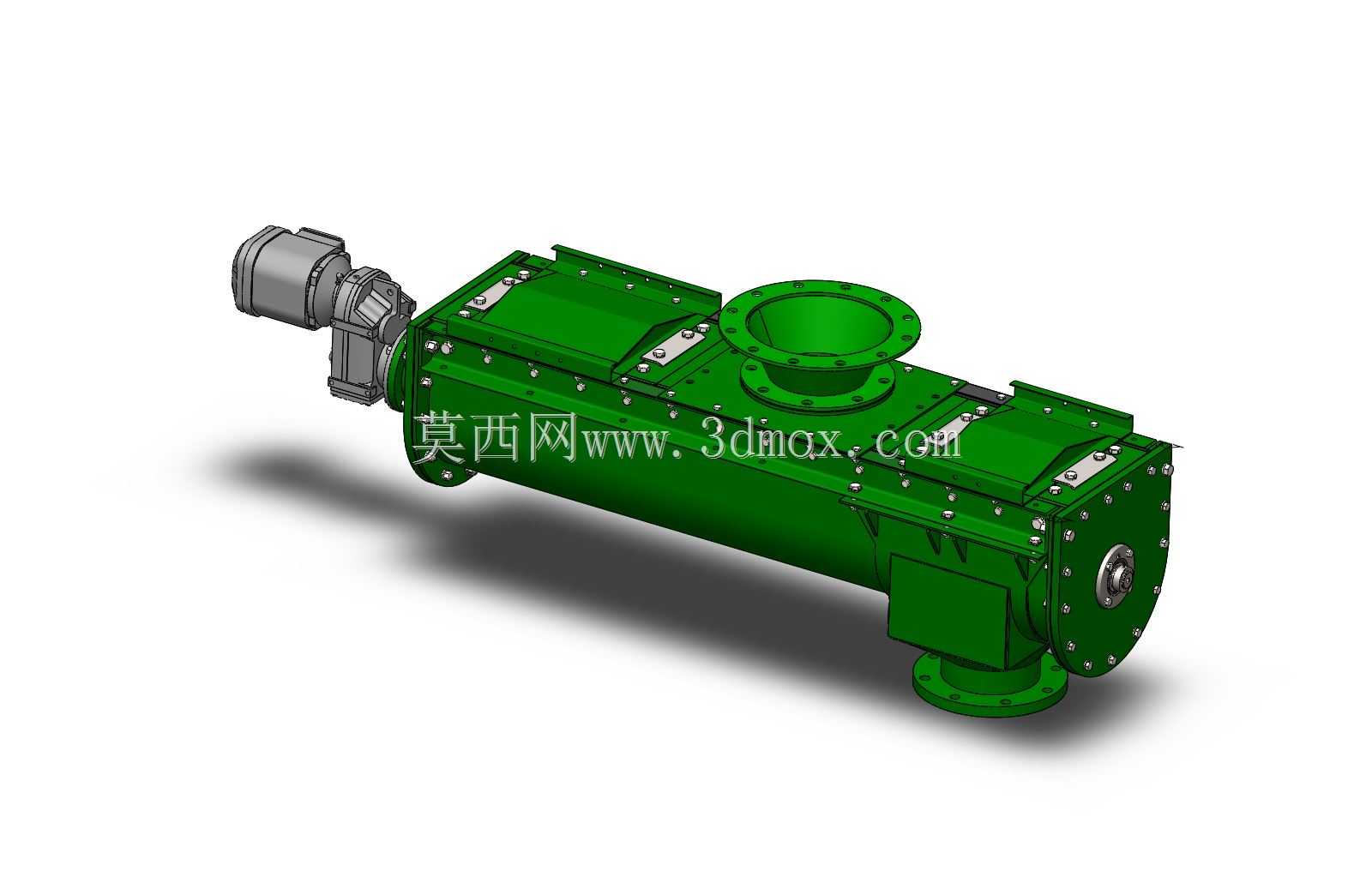

　　这套三维结构对应的是铁冶金辅料输送工况中使用的密闭式螺旋给料设备，整体采用卧式长槽体布局，左端配置减速驱动单元，槽体顶部设置圆形进料法兰，底部对应位置布置出料接口，槽身侧面分段开设检修盖板，端部采用法兰端盖密封，整机外表面做工业防护涂装，所有连接点位均采用螺栓紧固结构，可直接对接冶金生产线的物料投加、定量给料工序。

　　从现场应用场景来看，这类设备主要部署在钢铁冶金车间的辅料制备、合金添加剂投加工段，用来密闭输送粉状、小颗粒状的冶金添加剂，比如烧结助剂、合金粉料、除尘回收灰料等物料；传统敞开式皮带输送在处理这类细粉料时极易出现扬尘外溢、物料洒落受潮的问题，该密闭槽体结构可全程包裹物料输送路径，顶部进料法兰可直接对接上游料仓下料口，底部出料口对接下游混料、冶炼投料设备，全程无敞开落料点，既避免冶金粉料散落造成车间粉尘超标，也防止外界水汽、杂质混入高精度配比的冶金辅料中，保障配料成分稳定。

　　设备的核心功能特性围绕连续稳定给料设计：槽体内部布置连续螺旋叶片轴，驱动端通过减速机降低输出转速、放大输出扭矩，运转时螺旋叶片匀速推动槽内物料沿轴向平稳前移，可实现连续、均匀的定量给料，不会出现脉冲式断料、物料结拱卡滞的问题；槽身分段设置的带密封垫检修盖板，日常生产时通过螺栓压紧密封，需要清理槽内残留物料、检修螺旋轴磨损情况时，可快速拆开对应位置盖板，无需整体拆解槽体，大幅缩短停机维护时长；槽体两端的端盖配置轴承密封组件，既支撑螺旋轴的回转运转，也阻挡细粉料从轴端缝隙泄漏，适配冶金车间多粉尘的恶劣运行环境。

　　结构设计思路完全贴合冶金工况的实际需求：首先槽体采用加厚钢板焊接成型，整体刚性充足，长距离输送时槽身不会因物料重压、螺旋轴运转振动出现变形，底部设置的支撑脚座可直接固定在车间混凝土基础或者设备钢架平台上，安装时无需额外搭建复杂支撑结构；驱动单元与螺旋轴采用直联传动布局，取消了外露皮带、链条传动结构，既减少传动环节的功率损耗，也避免冶金粉尘附着在传动件上造成磨损、打滑故障；进出料口均采用标准法兰结构，法兰盘预留均匀分布的螺栓孔，现场安装时可和上下游料仓、溜管的法兰直接配对紧固，对接处加装密封垫片即可实现全通路密闭，适配不同生产线的接口对接标准；槽体上的所有连接螺栓、紧固配件均做防锈防护处理，可耐受冶金车间高温、多粉尘、偶尔有腐蚀性扬尘的环境，长期运行不易出现锈蚀卡死的问题。

　　从安装边界与尺寸适配角度来看，整机轴向长度覆盖驱动端到尾端端盖的完整尺寸，径向最大轮廓为槽体宽度加上顶部进料法兰的外径，安装时需要在轴向预留出驱动电机的检修抽拉空间，槽体侧面要预留检修盖板开启、人员伸手清理内部的操作空间，顶部进料法兰上方要留出对接料仓、安装插板阀的垂直空间，底部出料口下方要留出对接下游设备、安装软连接的余量；设备支撑脚的安装孔位间距按照标准输送机支撑跨度设计，土建施工时可直接对应预留地脚螺栓孔，整机就位后调平槽体水平度即可固定，安装调试流程简便；螺旋轴的回转中心线与槽体中心线保持同轴设计，运转时叶片和槽体内壁保留均匀间隙，既不会出现叶片刮蹭槽体的异响，也不会残留大量物料无法输送，输送过程中物料残留量极低，更换输送不同辅料时清理工作量很小。

　　针对冶金行业的特殊使用需求，该结构还做了多处针对性优化：槽体外壳可根据输送物料的磨琢性选择衬板加装位置，输送高硬度合金粉料时可在槽体内壁贴装耐磨衬板，延长槽体使用寿命；驱动端可配套调速组件，根据生产线的投料量需求调整螺旋转速，精准控制每小时的物料输送量，适配不同冶炼批次的配料配比要求；整机所有外露棱边均做倒角处理，安装维护时不会划伤操作人员，密闭结构也可配套车间除尘系统，在进料口位置预留除尘接口，进一步抽吸输送过程中产生的微量含尘气体，完全满足冶金车间的环保生产要求。
