便携旋转动能飞轮储能装置结构

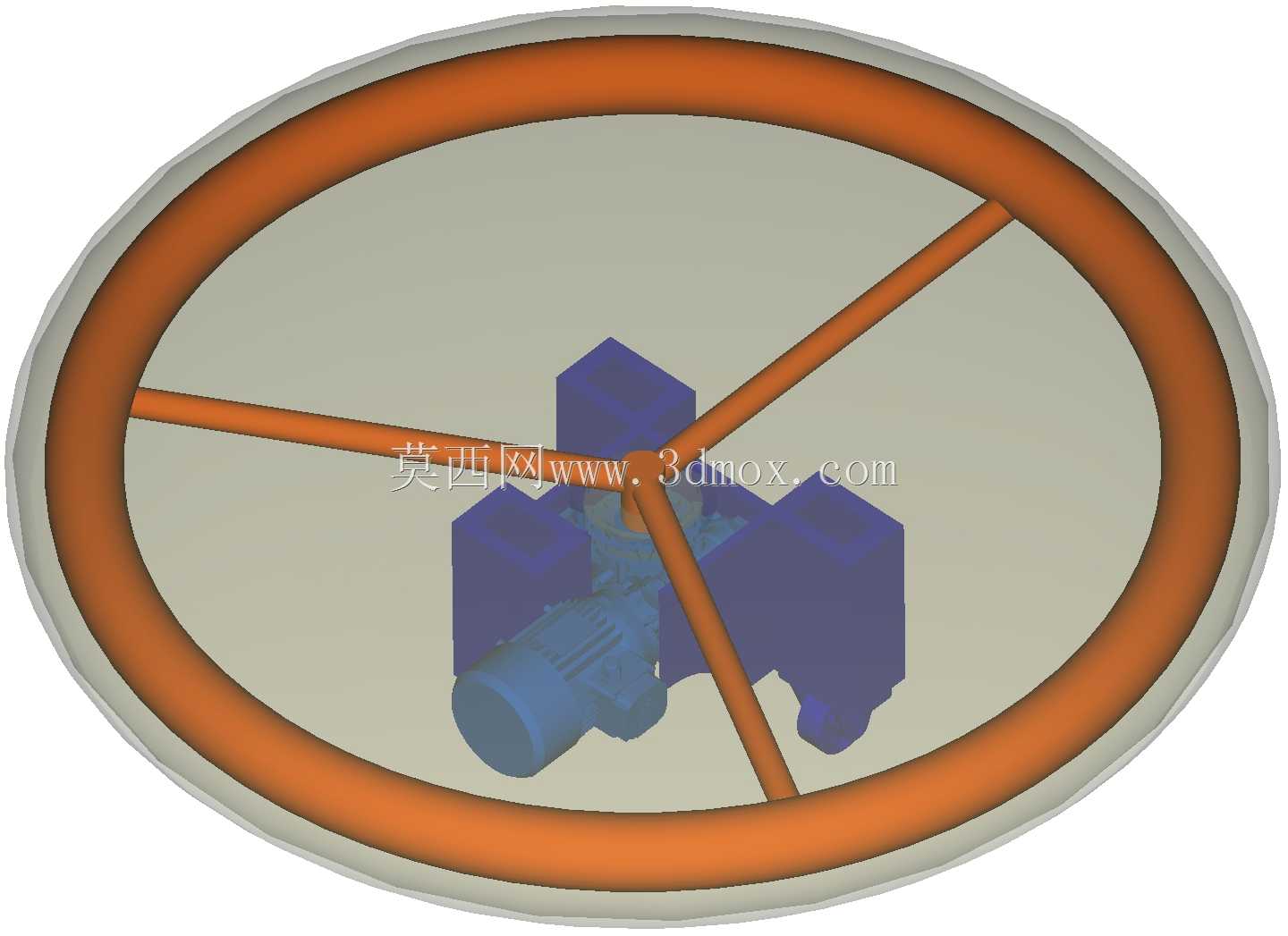

　　该装置围绕移动式短时储能需求展开，主体采用环形飞轮外缘配合辐条支撑的盘式布局，将主要转动质量布置在远离回转中心的外环区域，在相同材料用量下可获得更大转动惯量，从而提升旋转动能储存能力。环形外缘承担主要储能质量，三根径向辐条将外环载荷传递至中心安装区，既控制整体重量，又保证回转结构的刚度与动平衡裕度。中心区域集中布置驱动、发电及能量转换组件，模块之间预留装配间隙，便于轴承、电机、连接轴和电气部件的安装维护。

　　从应用场景看，这类结构适合野外作业、临时供电、小型设备应急补能以及需要短时高功率释放的移动场合。设备在充电阶段由驱动单元带动飞轮升速，将电能转化为旋转动能；释放阶段飞轮带动发电组件工作，再把动能转换为可用电能。与单纯依赖化学储能的便携电源相比，飞轮储能在频繁充放、低温环境、快速功率响应和长循环寿命方面具有明显工程价值，尤其适合对瞬时输出和可靠性要求较高的小型系统。

　　外形上，装置以扁平圆盘作为主要安装边界，外环形成连续防护和质量承载结构，中心组件高度略高于辐条平面。设计时需要重点控制轴向厚度，使设备能够放入便携箱体或移动支架中；径向尺寸则直接影响储能密度，外环直径越大，相同转速下可储存的动能越多，但也会对壳体防护、运输固定和安全包容提出更高要求。辐条与外环交接处应避免尖角突变，可通过圆角过渡降低应力集中；中心轮毂区域需要保证轴系同轴度，并为轴承座、联轴器和电机法兰留下足够的支撑面。

　　结构建模过程中，回转体部分适合按中心线和截面轮廓建立参数关系，外环壁厚、辐条宽度、轮毂直径和中心模块间距均可作为调整变量。外环质量增加虽然能提升惯量，但也会提高转子支承载荷和启动转矩，因此需要在储能目标、整机重量和驱动功率之间平衡。辐条数量并非越多越好，过多支撑会增加空气阻力和结构质量，三辐条形式在可视装配、减重和刚度之间取得了较直观的折中。若面向更高转速场景，还应在模型中补充封闭壳体、真空腔或安全护圈，以降低风阻并控制飞轮失效时的碎片风险。

　　中心功能区的布置应服务于轴系对中。驱动电机、发电模块和转换元件围绕转轴排布，连接件尽量采用对称布局，减少偏置质量。安装边界方面，底部需要设置稳定支撑面，外部壳体与旋转外环之间保留径向安全间隙；轴向则要考虑飞轮挠曲、轴承公差和热膨胀余量。电气模块不宜紧贴高速运动部件，线束路径应沿辐条或固定支架走向，并在旋转区与静止区之间明确分界。

　　该三维结构完整呈现了环形转子、辐条支撑、中心能量转换模块和便携化布置关系，可用于飞轮储能原理验证、小型移动电源结构方案评审、转子惯量布置分析以及教学演示。对结构设计人员而言，模型的价值不只在于外观表达，更在于把质量分布、轴系安装、模块空间和安全边界统一到同一圆盘形设备中，为后续详细设计、强度校核和样机制作提供清晰基础。
