PrusaI3型3D打印机扩展安装框架

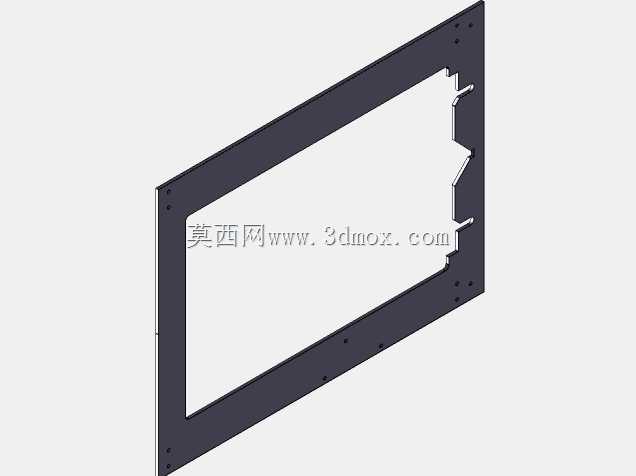

　　这套框架结构面向桌面级FDM熔融沉积成型设备的改装升级场景，针对Prusa i3架构开源3D打印机的原有安装空间不足、外设挂载点位缺失的痛点设计，适配DIY爱好者自行组装的Reprap系列打印设备，可直接替换原有设备的侧部安装板，也可作为扩展附件挂载在原有机架外侧，为设备加装额外功能模块提供刚性支撑基础。

　　从实际装机使用场景来看，桌面级i3架构打印机原生机架仅预留了运动轴、挤出头、热床的基础安装位，当使用者需要加装双挤出头切换机构、耗材断料检测模块、箱体封闭护板、辅助散热风道、LED照明模组、外置料架、自动调平传感器扩展组件时，原有钣金或亚克力机架没有多余的安装孔位，额外打孔极易破坏原有结构的受力平衡，甚至导致机架形变、打印平台水平度偏移。这款扩展框架正是为解决这类改装需求开发，整体采用一体式平板框型结构，主体为矩形外框搭配中部大尺寸镂空开口，镂空区域完全避让打印机原有X轴运动横梁、打印平台的运动行程范围，不会干涉打印头高速移动、热床升降的正常动作，框架侧边预留的多组定位凸耳与安装通孔，可直接对应i3机架原有螺杆安装点位，无需对原有设备做二次切割、打孔改造，拆装维护十分便捷。

　　结构设计层面，框架整体选用等厚度金属板材加工，四周框边做等宽加厚设计，在控制整体重量的前提下最大化提升结构抗弯刚度，避免设备长时间高速打印产生的共振传导到扩展挂载部件上。框架边缘的异形缺口与卡扣凸台经过对位校核，分别对应走线槽固定、管线束限位、外设模块定位的功能：侧边突出的卡扣结构可直接卡装线材固定座，将打印头的加热线、温控线、信号线规整约束在框架外侧，避免运动过程中线缆拖拽剐蹭打印件；四角与框边均匀分布的沉头安装孔，可兼容M3、M4两种常用装机螺丝，孔位间距匹配开源3D打印机通用的20mm、40mm铝型材安装孔距，既可以固定在铝型材机架端面，也可以贴合安装在原有钣金侧板外侧。

　　安装边界与尺寸适配方面，框架整体外轮廓尺寸匹配主流Prusa i3 MK2/MK3系列机型的侧板安装区间，中部镂空开口的长宽尺寸完全覆盖打印设备的最大打印幅面范围，即便打印尺寸达到250mm×210mm的大型工件，框架也不会和成型件发生运动干涉。框架厚度控制在3-5mm区间，安装后不会额外占用过多设备侧向空间，即便将打印机放置在桌面靠墙位置，扩展框架和墙面之间也能留出足够的走线间隙。框架上预留的多组备用安装孔位，支持使用者根据自身改装需求挂载不同功能附件：在框架上部空位可安装耗材干燥盒支架，将PLA、ABS耗材直接架设在设备顶部，缩短耗材送料路径，减少远端送料的堵头概率；在框架下部空位可固定主控板扩展安装座，将原本堆叠在设备底部的驱动主板、电源模块移位到侧方框架上，提升散热效率，避免热床高温长期烘烤电子元件；框架外侧的平面还可以粘贴隔音棉、防尘封板，将开放式打印机改装为半封闭恒温腔体，大幅降低ABS、PC类工程材料打印时的翘曲开裂概率。

　　从受力校核角度，这款框型结构的受力路径经过优化，所有挂载附件的重量都会通过框架四周的连接螺丝均匀传导到打印机底部的承重机架上，不会让单侧受力集中在原有薄板侧板上，避免长期使用后侧板出现弯曲变形。框架中部的大镂空设计同时兼顾了通风需求，设备运行时挤出头散热风扇、热床的热空气可以从镂空区域自由流通，不会因为加装扩展板阻挡散热风道导致设备内部积热。针对DIY装机的公差适配问题，框架上的安装孔位预留了0.2-0.5mm的装配调节余量，即便自行切割的铝型材机架存在少量尺寸误差，也可以通过孔位间隙微调对齐，不会出现孔位错位无法装配的问题。框架侧边的定位凸台同时起到限位作用，安装时只需将凸台卡入原有机架的型材槽口，即可快速完成对位，无需多人手扶即可锁付螺丝，大幅降低单人改装装机的操作难度。
